卧式储气罐一体式空气压缩机组

　　这套卧式压缩空气机组把压缩主机、驱动单元、控制箱体、过滤分离元件以及卧式储气罐整合在同一底座上，适合作为中小型车间、装配工位、维修间或实验区域的独立气源。设备运行时，空气经过滤后进入压缩单元升压，再经冷却、分离与稳压环节储存在下部罐体中，输出端可获得压力相对平稳的压缩空气，用于气动扳手、喷枪、气缸、气动夹具、吹扫枪以及部分检测台架。

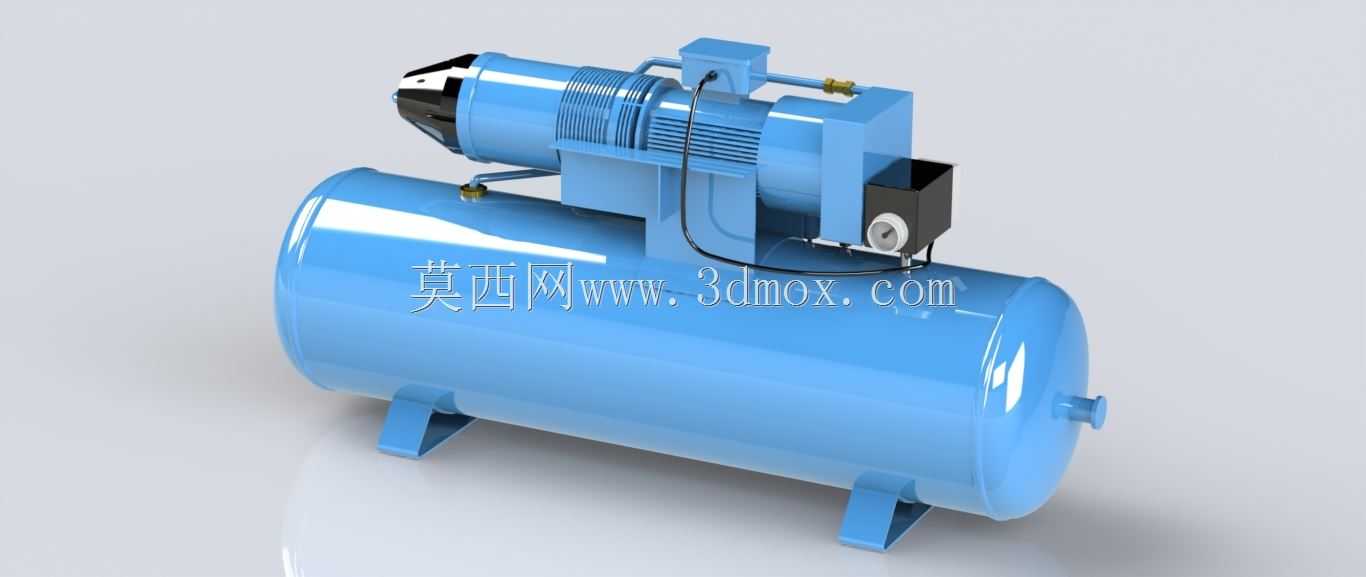

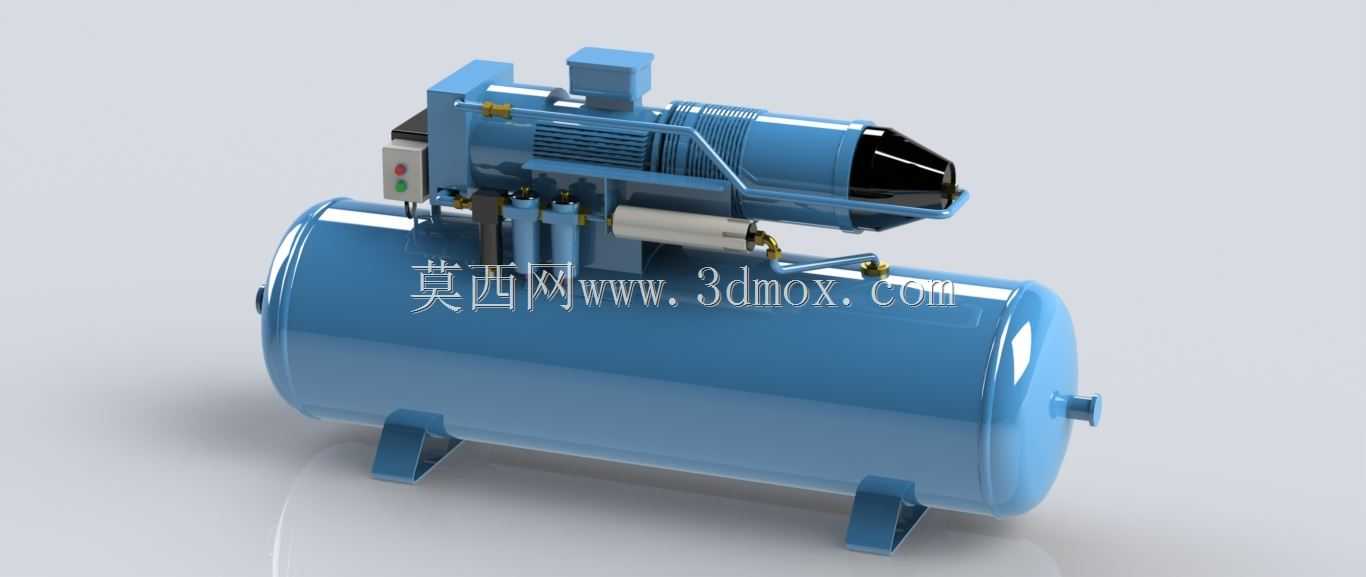

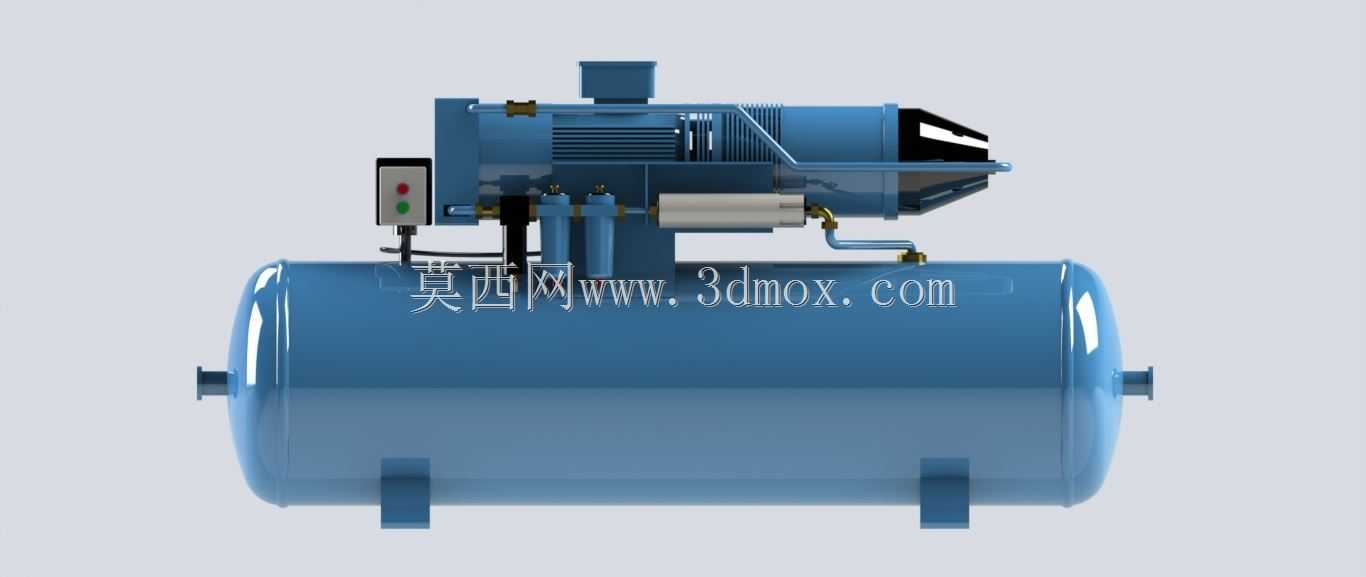

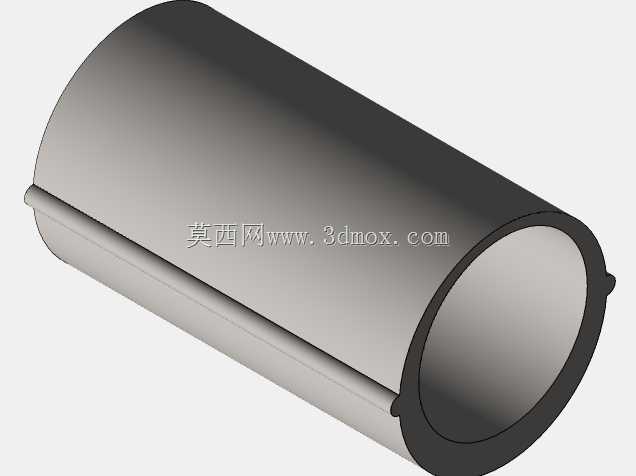

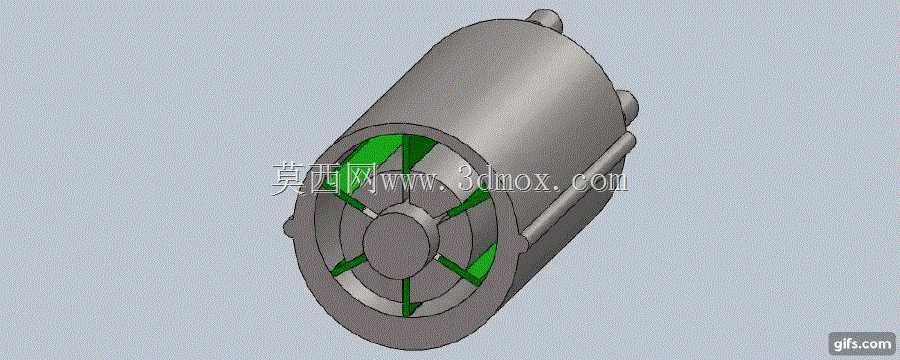

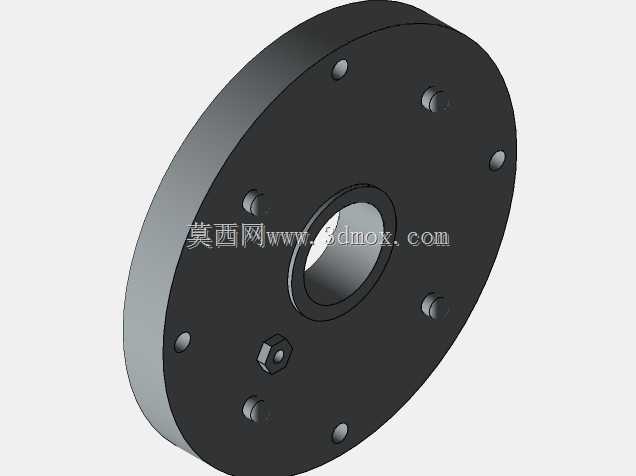

　　从结构布置看，上部压缩主机沿罐体轴线方向布置，电机与主机之间形成紧凑的动力链，侧面保留了检修空间，控制盒位于便于观察和操作的位置。罐体下方采用两支落地支脚，支脚与罐身焊接后形成稳定支撑，能够承受整机重量并抑制启停阶段的振动。罐体端部设有接口与端盖结构，侧面布置管路、阀件和油水分离相关元件，这种把动力、储存、处理集中在一体的方案，减少了现场另行拼接管路的工作量，也让设备整体搬运和就位更方便。

　　设计上优先考虑的是气源稳定性与维护便利性。储气罐不仅承担储气体积，还能缓冲压缩机周期性排气造成的压力波动，使下游气动工具在短时大流量用气时不至于立刻掉压。罐体直径较大、长度适中，在有限占地面积内提供了足够的储气体积；支脚间距决定了地面承载区域，安装时需要在支脚下方预留平整硬化面，并在四周留出操作和散热距离。上部主机外轮廓较高，吊装或转运时应把最高点、电机尾部以及控制盒侧面作为边界控制重点，避免与门洞、管线架发生干涉。

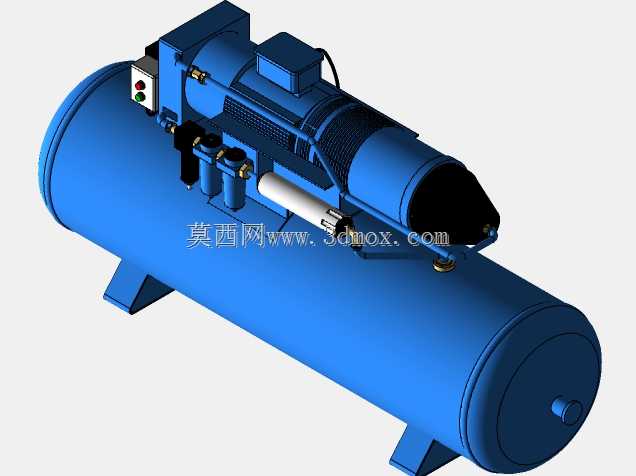

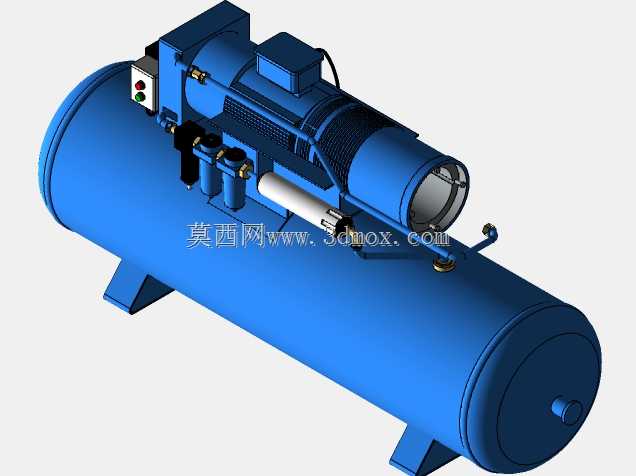

　　管路走向沿罐体上方和侧部展开，既缩短主机到罐体的连接距离，也让阀件、滤芯、压力表或开关类元件集中在人员可触及的范围内。对于三维建模人员而言，这类模型的关键不只是外观还原，更在于把罐体圆柱面、封头、支脚焊接位置、主机安装座、电机吊环、控制盒按钮区以及管接头方向表达清楚。设备选型时，则应关注接口高度、维护侧空间、排水位置、排气方向与车间管网的衔接关系。

　　在实际使用场景中，一体式机组常靠墙或靠柱布置，但不能完全贴墙。背部和侧部需要保留散热与拆装距离，正面应便于读取压力状态、操作开关和更换滤芯。罐体底部排水点应位于可接近位置，否则长期运行后积液排放不便，会影响压缩空气品质。支脚底面构成整机安装基准，若地面不平，长期振动可能导致管路接头松动或支脚受力异常，因此就位时需要通过垫片调整水平，而不是强行依靠地脚螺栓拉平。

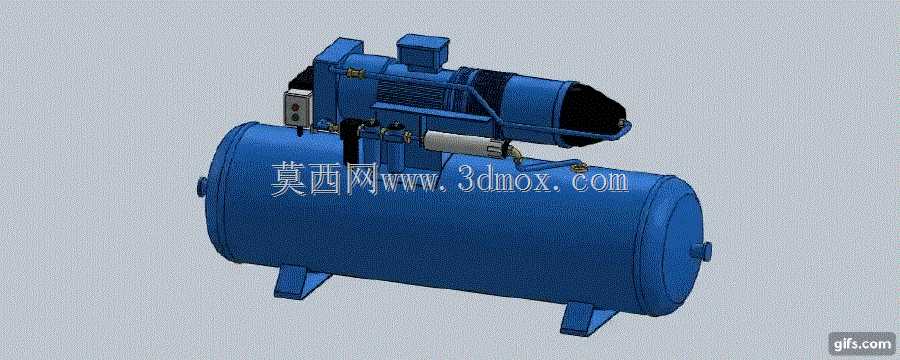

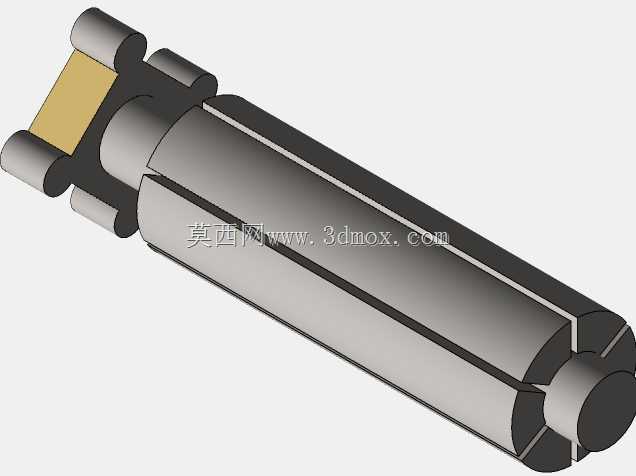

　　该模型对机械结构设计的价值在于呈现了典型压缩气源设备的空间组织方式：下部大容积罐体承担储能与稳压，上部压缩与驱动模块负责产气，侧边管路和附件完成连接、控制与维护。建模时可据此检查装配层级，明确罐体、支脚、主机、电机、联轴器罩、控制面板、过滤器和管路接头之间的配合关系；在设备布置阶段，可把整机外轮廓、支脚落点、最高维护点和接口方向作为校核依据，避免现场安装后出现操作空间不足、管线碰撞或散热不畅的问题。
