雾化器配套透明防护面罩支架

　　在呼吸治疗与感染控制交叉场景中，雾化吸入治疗常伴随患者呼出气体形成气溶胶扩散。尤其在呼吸道传染病防控要求下，普通雾化面罩仅覆盖口鼻区域，眼结膜及面部上方仍暴露于含飞沫和气溶胶的环境中，对医护人员、陪护人员及同室患者构成潜在暴露风险。该支架正是针对这一现场问题而设计，用于在原有雾化面罩外侧增加一块透明防护片，形成覆盖口鼻至眼部区域的物理屏障，从而降低气溶胶直接喷溅和扩散范围。

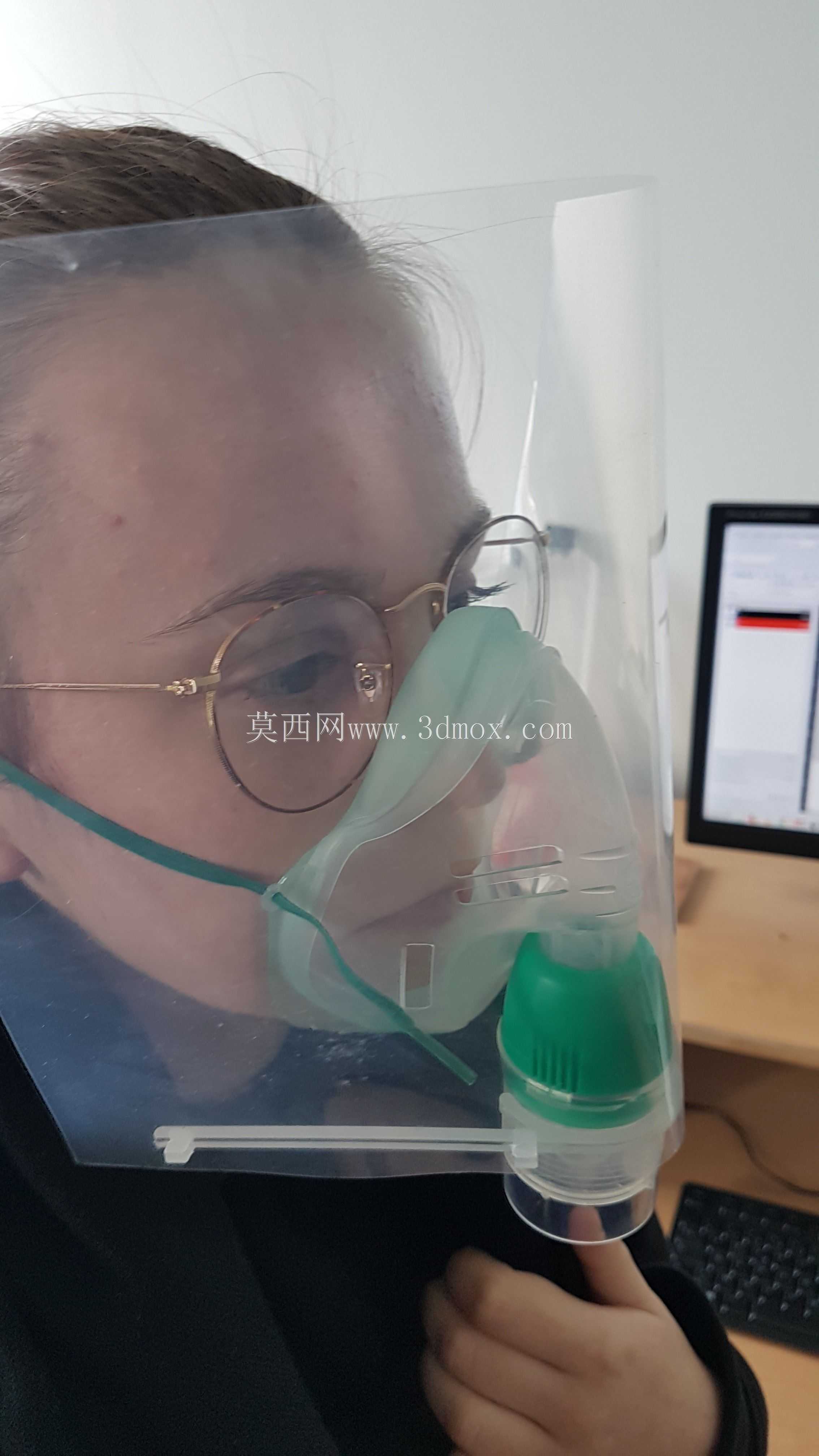

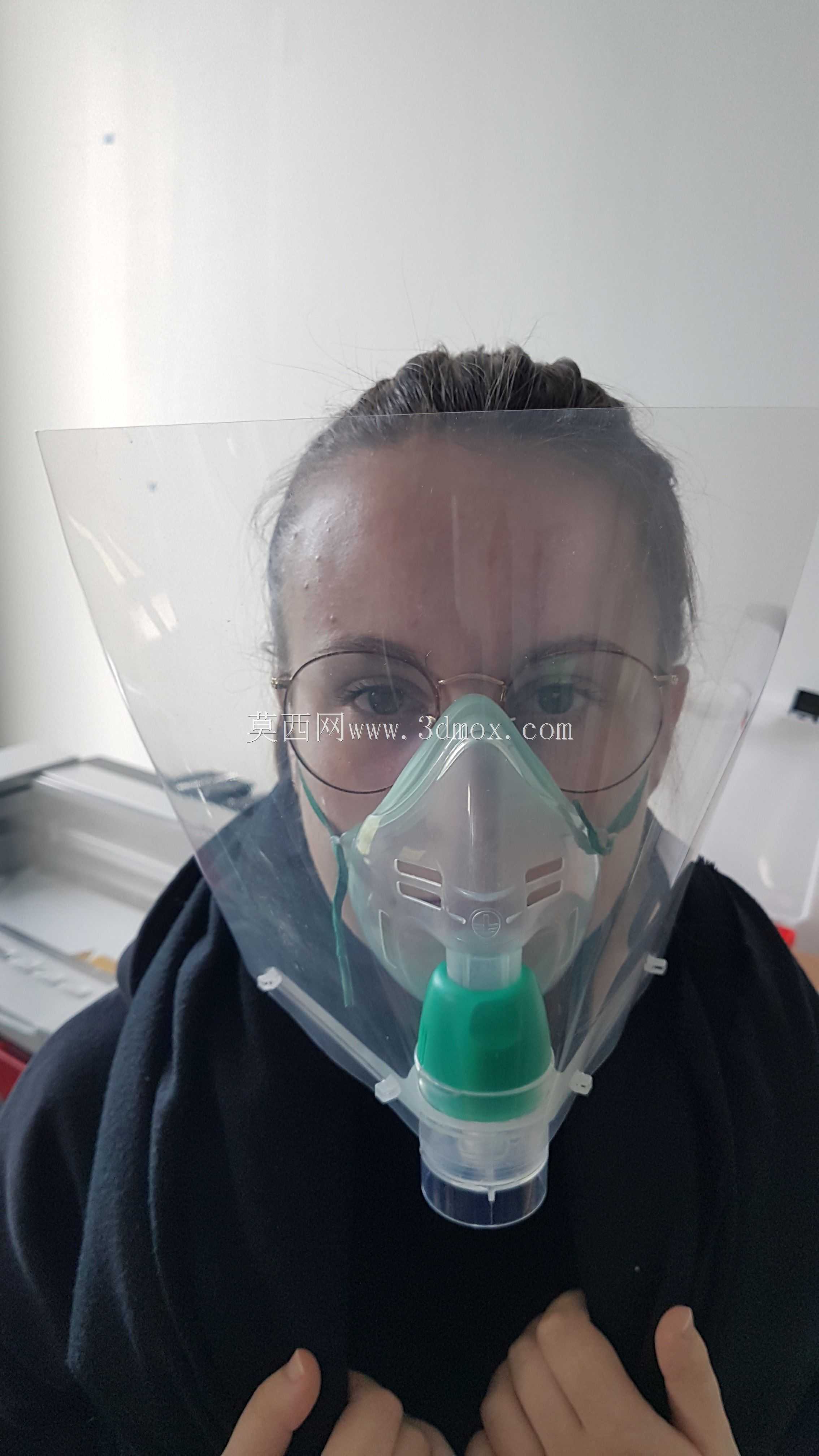

　　从实际使用方式看，支架并不替代雾化面罩本身，而是作为附加固定结构连接在面罩卷云2型雾化器的对应接口区域。透明薄片由支架承托并向前上方展开，使用时位于使用者面部前方，既能阻挡呼出气流直接向正前方扩散，又尽量保留视线和面部活动空间。设计中没有采用全封闭头罩思路，而是选择开放式局部遮挡，目的在于兼顾防护、透气、佩戴舒适度和临床操作便利性。对于需要短时雾化治疗、同时又希望减少飞沫扩散的门诊、病房、临时诊疗点或家庭护理环境，这种结构比复杂送风系统更轻便，也更容易快速部署。

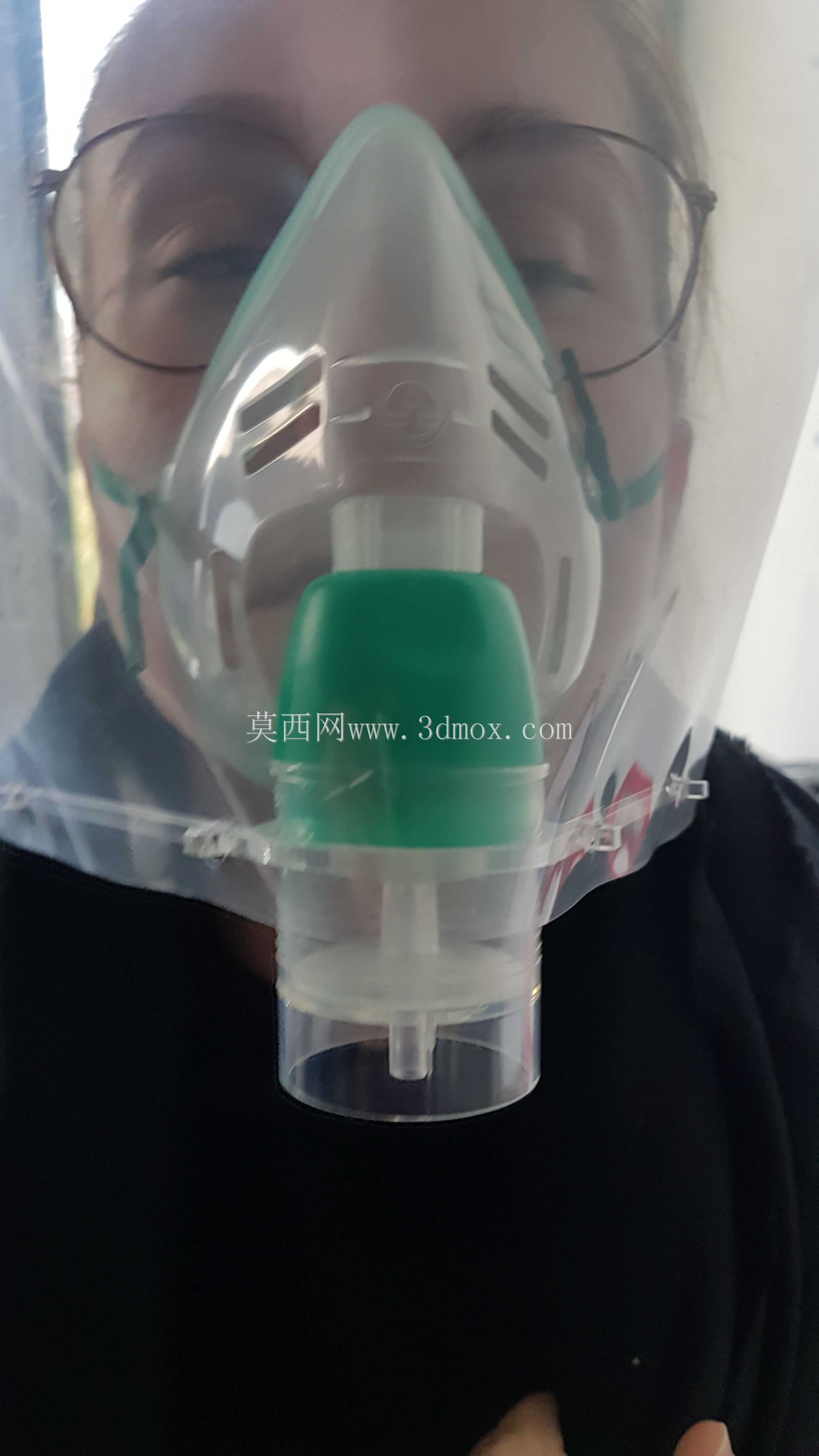

　　支架的核心功能集中在三点：定位透明防护片、连接雾化面罩本体、保证装配后不干扰雾化通道。透明片需要保持在面罩前方合适距离，过近会接触面部或影响面罩密封，过远则遮挡范围和稳定性下降。支架通过多个支撑柱形成离散连接点，使薄片与面罩之间保留一定间隙，避免整片贴合造成气流憋闷。连接点布置在底部圆筒附近，使主要受力路径从透明片边缘传至面罩接口，减少薄片中部受力变形。对于需要冲孔后装配的透明薄板，四个螺柱位置在建模时已与孔位对应，装配逻辑清晰，便于手工或小批量制作。

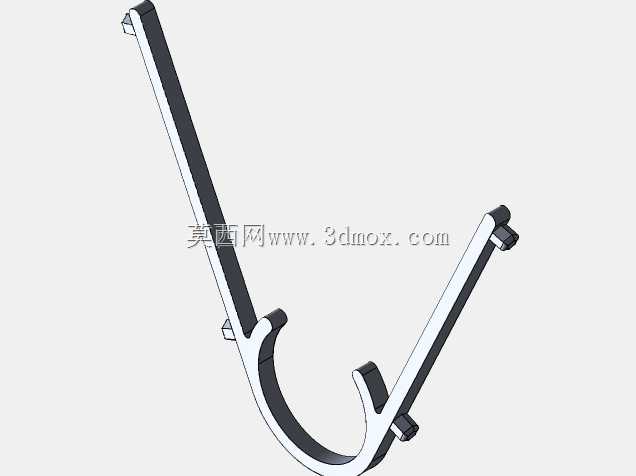

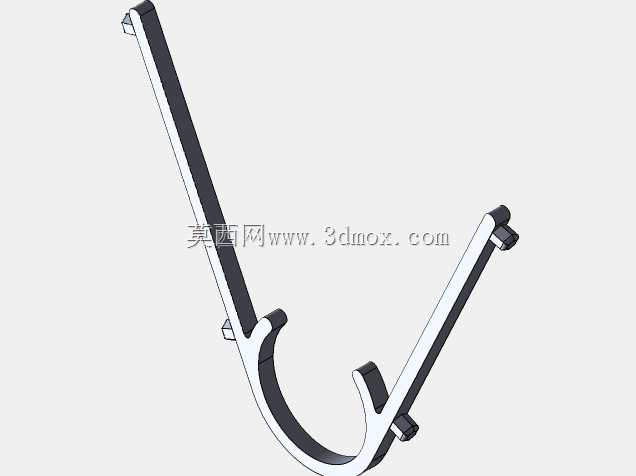

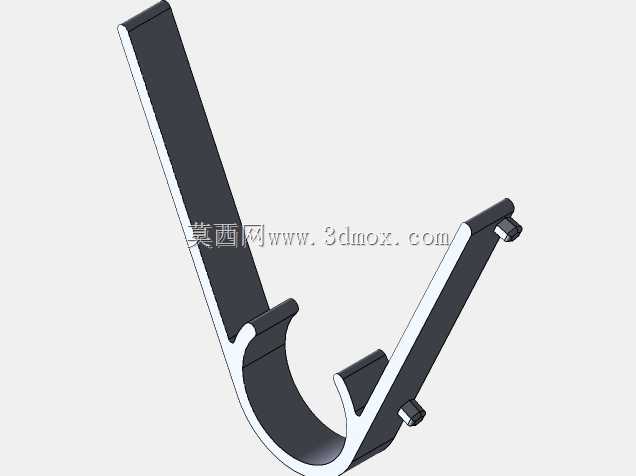

　　结构设计上，支架采用底部连接座加向上展开支撑臂的形式。底部区域围绕雾化器圆筒接口建立配合边界，保证支架安装后不会旋转或滑移；支撑臂向两侧及上方延伸，承托透明片的下缘和侧缘。透明片本身承担大面积遮挡，支架则尽量缩小实体投影面积，以减少材料使用并降低对视线的遮挡。支撑柱间距经过权衡：间距过小会增加支架重量和打印材料，间距过大则透明片在受到呼吸气流、手部触碰或头部活动时容易颤动。四个连接点的方案在稳定性、加工便利性和孔位加工误差容忍度之间取得平衡。

　　从制造适配角度，该结构同时考虑了增材制造和薄板切割两类工艺路径。若采用3D打印，支架主体可整体成型，适合单件定制、现场快速制作或小批量验证；若采用激光或切割方式加工透明片，则可依据二维轮廓快速获得防护薄板，再与打印或加工的支架装配。透明片材料需具备一定透明度、刚性和韧性，厚度不宜过大，否则冲孔、弯折和装配难度增加；过薄则容易在呼吸气流下抖动。支架材料则应优先选择易清洁、表面光滑、无明显锐边的材料，与医疗护理环境中的擦拭消毒要求相适应。

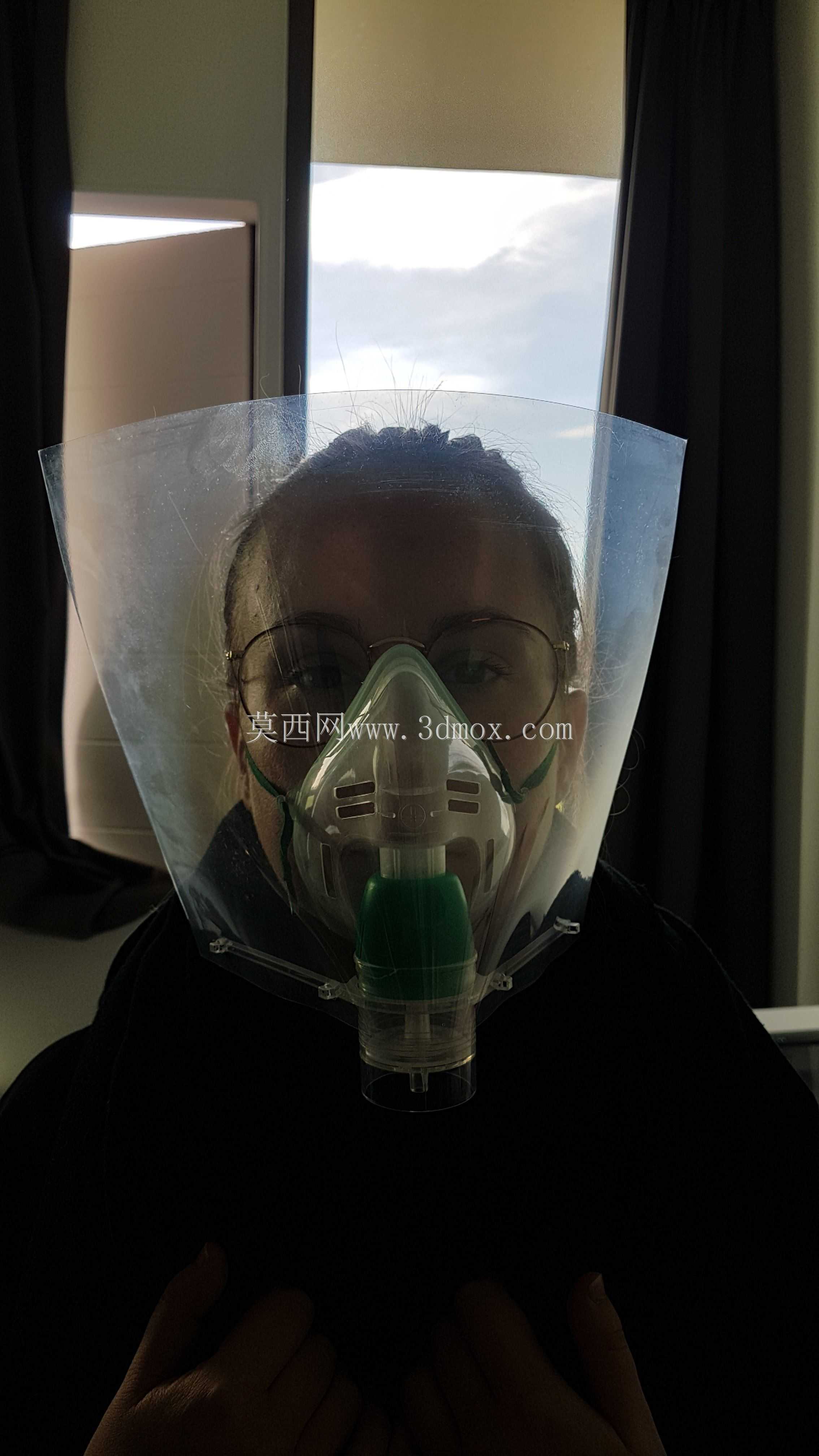

　　外形尺寸方面，支架围绕面罩前方空间展开，透明片覆盖范围从口鼻区域向上延伸至眼部附近，侧向则适度包络面颊前方。由于采用局部遮挡而非全脸密封，整体外轮廓保持扁平展开状态，便于堆叠存放和运输。安装边界主要由底部圆筒接口、面罩外缘轮廓以及透明片下缘位置决定；设计时需保证支架不压住面罩排气结构，不遮挡雾化药杯或管路连接位置，也不影响头带固定。对于佩戴眼镜的使用者，透明片与眼部之间需要保留足够距离，避免镜片接触或起雾后视线受阻。

　　在工程建模时，需要重点处理支架与透明片的孔位对应、支撑臂根部圆角过渡以及底部接口的贴合面。根部圆角能够降低应力集中，尤其在反复拆装或透明片受力时，可减少支架断裂风险。连接孔与螺柱之间应预留合理装配间隙，以适应不同透明片厚度和加工误差。若面向打印制造，还需控制悬垂结构和壁厚，避免薄壁过长导致打印翘曲或使用时断裂。模型中的透明片虽为薄板，但其轮廓、折弯趋势和孔位同样是整体设计的关键，不能仅作为示意件处理。

　　该类结构的价值不在于提供高级别呼吸防护，而在于以较低成本为雾化治疗过程增加一道方向性屏障。它适合作为现有雾化设备的辅助配件，在不改变原设备主体功能的前提下改善局部防护条件。对结构设计人员而言，这类产品需要在遮挡面积、佩戴干扰、制造难度和清洁维护之间反复权衡；对设备选型人员而言，则应明确其属于辅助遮挡装置，不能替代医用口罩、护目镜、负压病房或规范通风等感染控制措施。通过三维模型完整表达支架、透明片和雾化面罩之间的装配关系，能够为后续样件制作、孔位验证、材料选择和现场试用提供直接依据。
