陀螺刺精密加工工装夹具结构设计

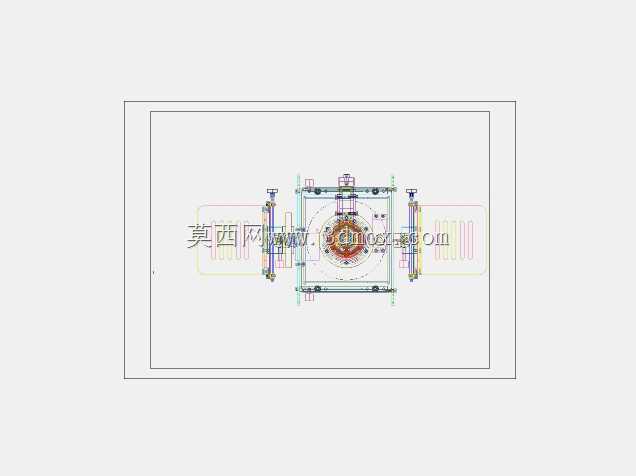

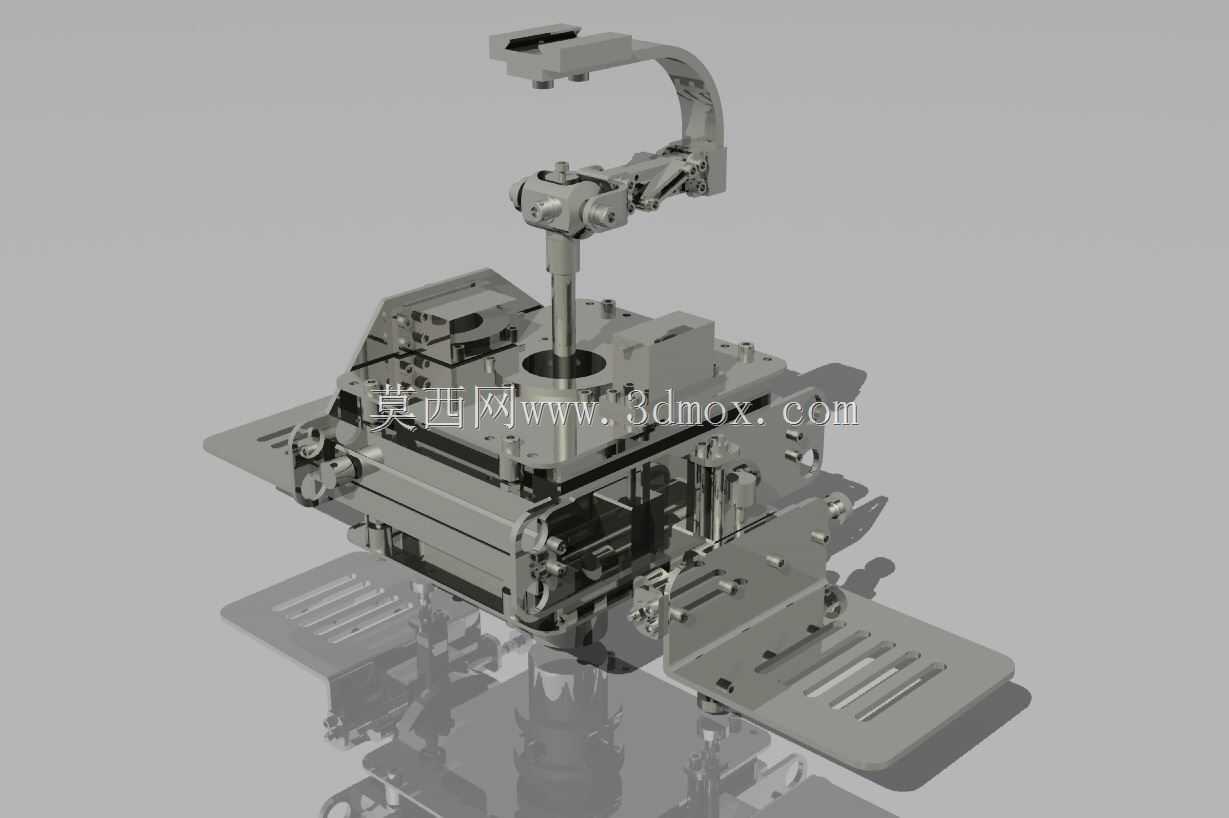

这套工装结构主要面向陀螺刺类精密零件的机加工工序定位装夹需求，适配立式加工中心、精密磨床等设备的装夹接口，可完成零件多工序加工过程中的重复定位与夹紧动作，避免多次装夹带来的形位公差累积。从结构布局来看，底部采用带多组安装槽的板式基座作为承载主体，基座上的T型槽与长条安装孔可适配不同规格机床的工作台装夹间距，安装边界覆盖常规400mm行程加工中心的工作台装夹范围，无需额外制作过渡连接板即可完成设备固定。上部的悬臂式压合机构通过多关节可调连接臂与基座立柱相连，连接臂处设置的锁紧旋钮可根据待加工陀螺刺零件的高度、外径尺寸调整压头的下压位置，压头端面采用柔性耐磨材质，既保证夹紧力足够抵消切削过程中的轴向与径向切削力，又不会在零件表面产生压痕损伤。基座中部的定位芯轴采用可快换结构设计，针对不同内孔规格的陀螺刺零件，仅需更换对应直径的定位芯轴即可完成适配，芯轴与基座的连接采用H7/h6级小间隙配合，保证重复定位精度控制在0.02mm以内，满足精密加工的公差要求。基座侧面设置的多组侧向定位块可根据零件的外形轮廓调整伸出长度，对零件的周向自由度进行限制，避免加工过程中零件出现转动偏移。整套结构的受力路径经过优化，切削过程中产生的载荷可通过定位芯轴、侧向定位块直接传递到基座本体，再通过基座的安装槽分散到机床工作台，悬臂连接臂仅承担辅助压紧的作用力，不会因长期受切削载荷出现变形偏移。在实际生产场景中，这套工装可覆盖陀螺刺零件从粗加工到精加工的全工序装夹需求，粗加工时可适当增大压头的夹紧力，承受大进给切削带来的大载荷；精加工时可微调夹紧力，避免零件因夹紧力过大产生弹性变形，保证加工后的尺寸精度与形位公差符合设计要求。结构上预留的多组安装位还可根据后续工艺需求加装轴向定位挡块、冷却喷嘴支架等附属组件，无需对基座主体进行二次加工即可拓展工装的适用范围，适配不同规格陀螺刺类零件的加工装夹需求，减少车间内非标工装的重复制作成本，提升设备换产调试的效率。
