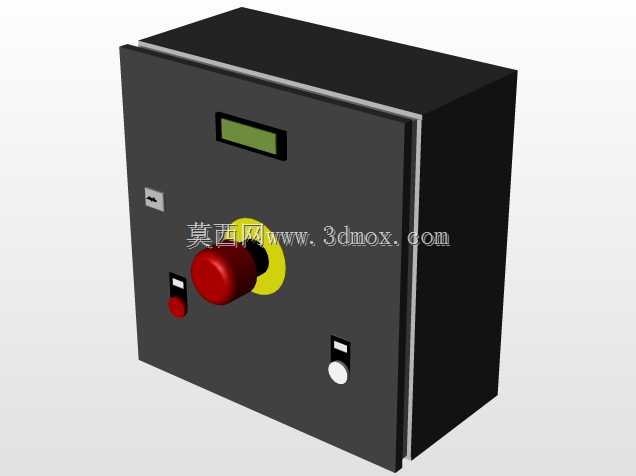

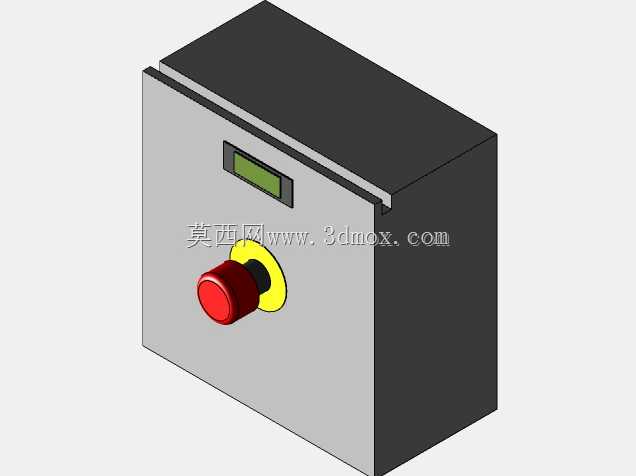

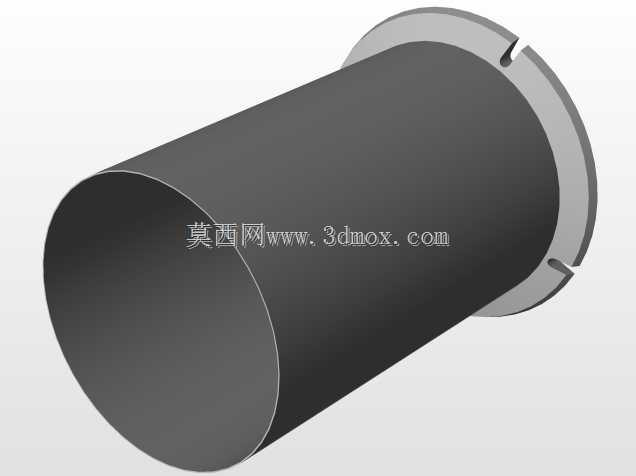

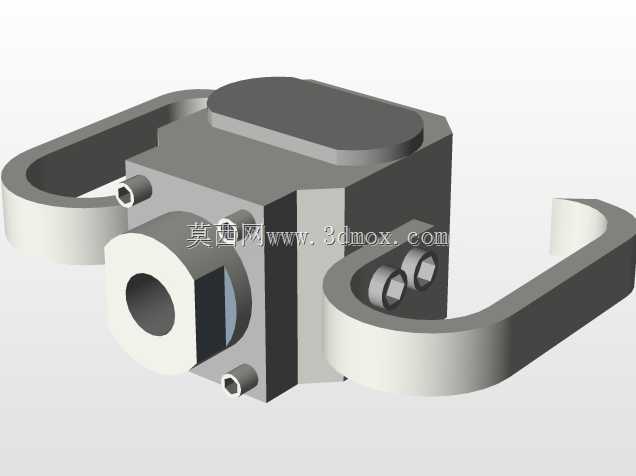

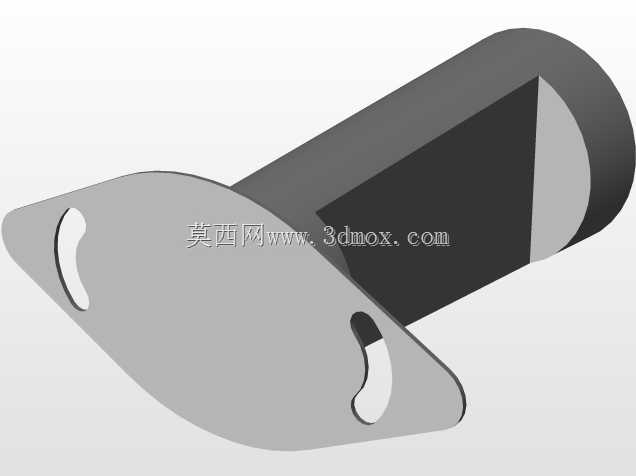

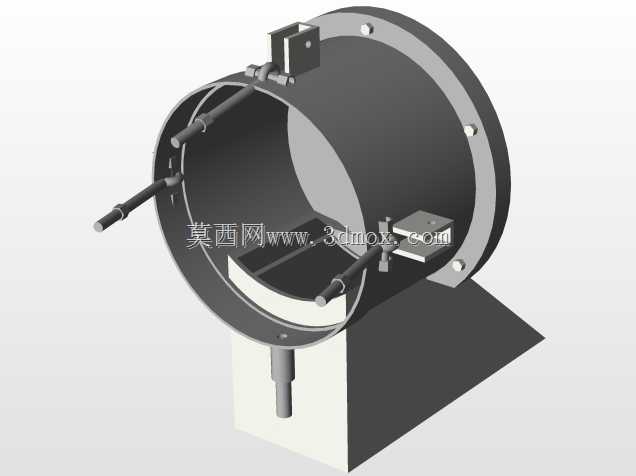

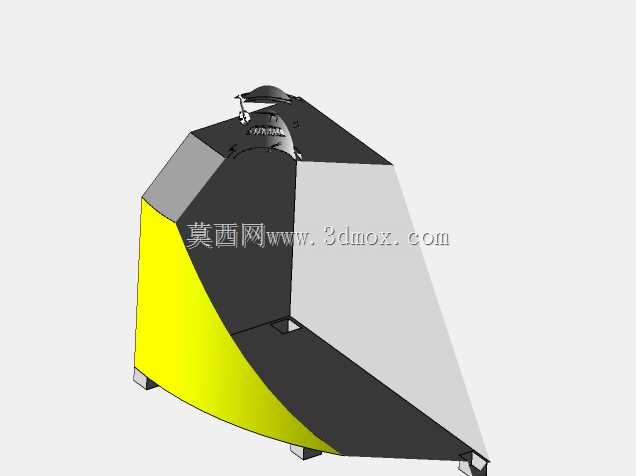

压片机压合执行轮盘结构设计

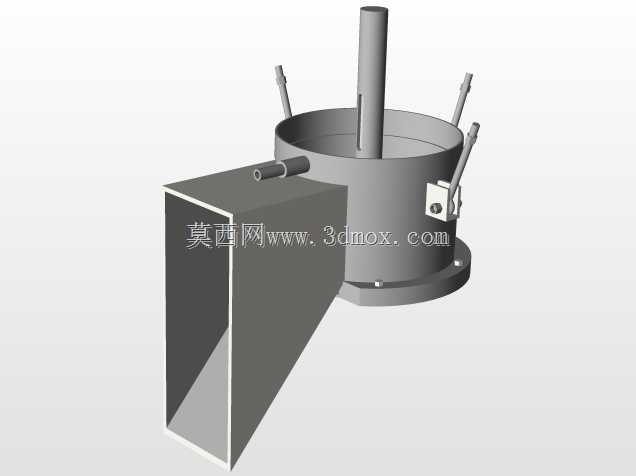

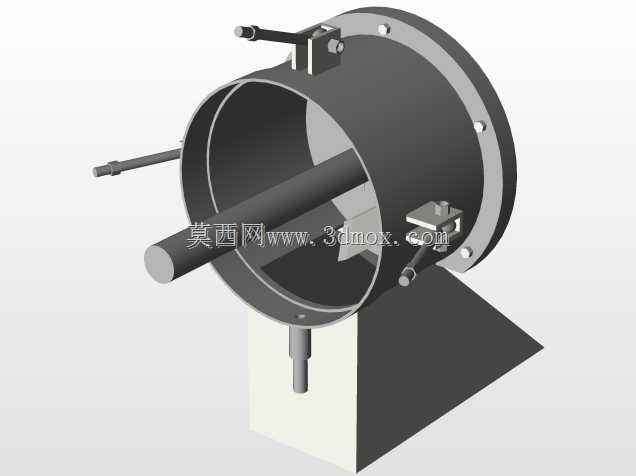

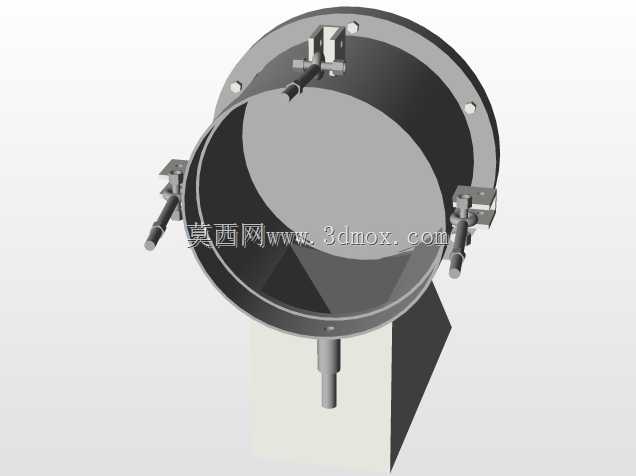

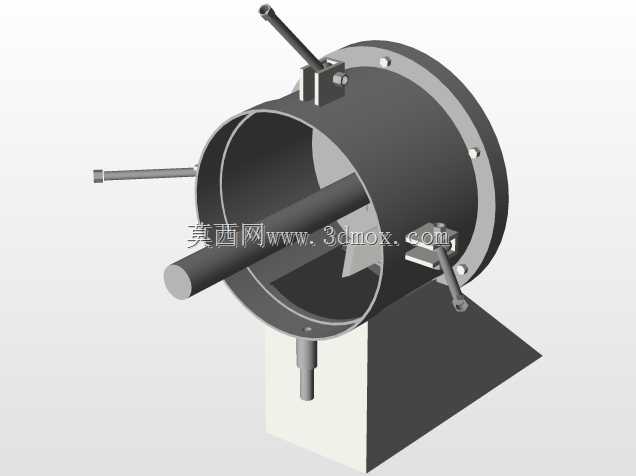

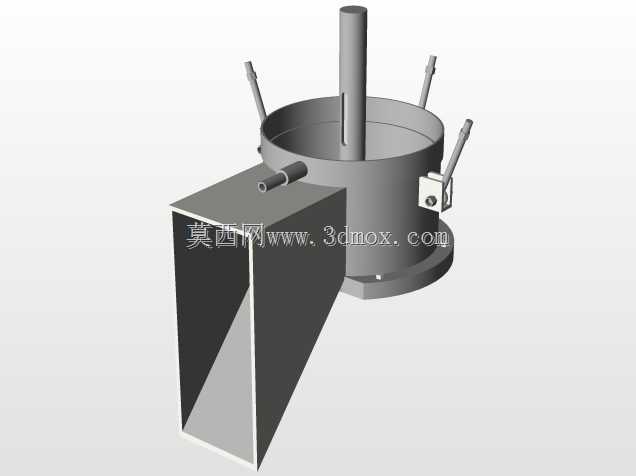

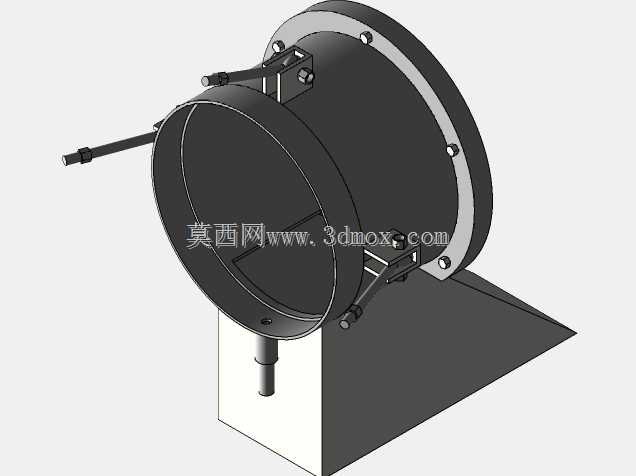

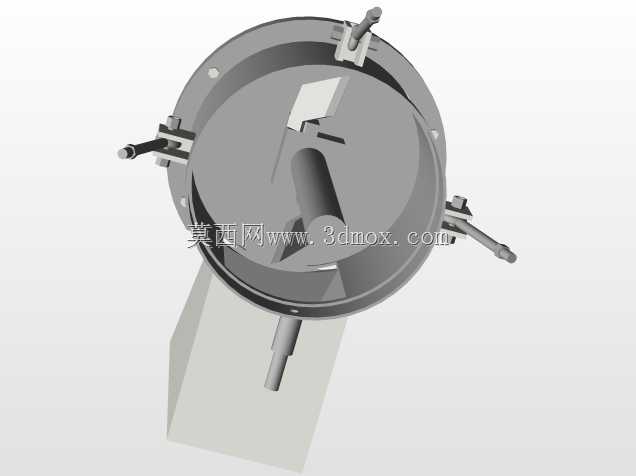

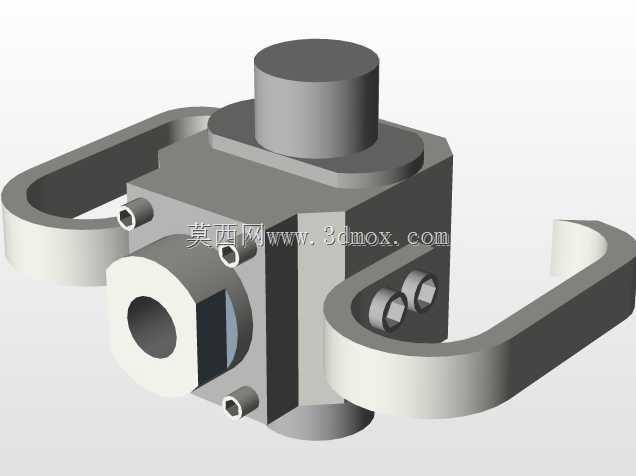

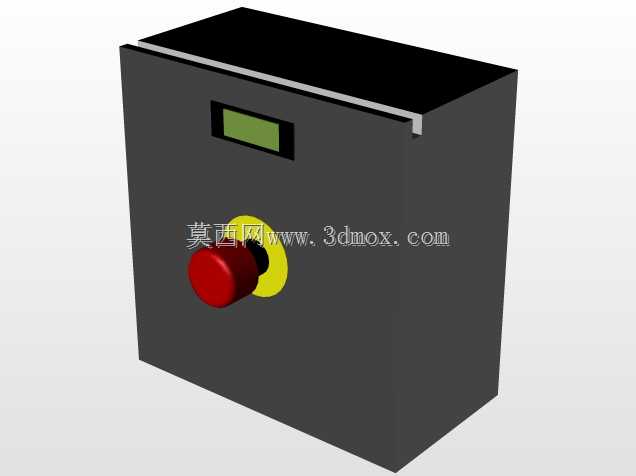

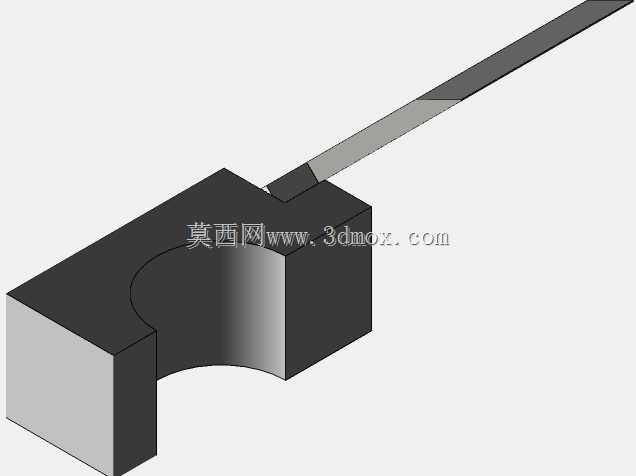

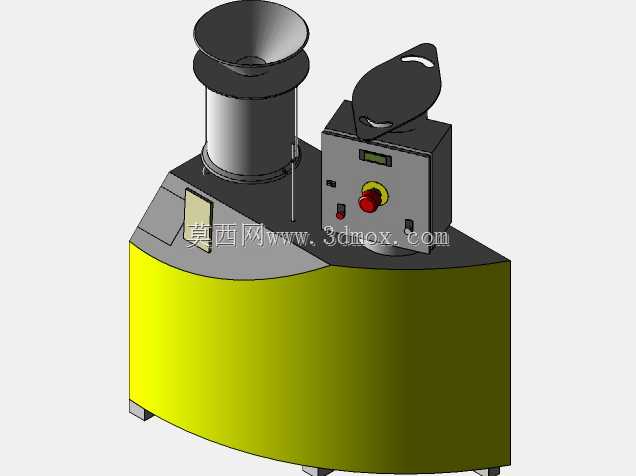

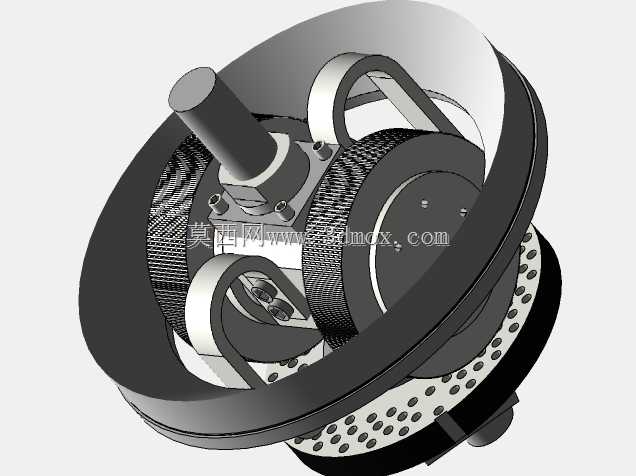

　　该轮盘类零件属于压片成型设备的核心执行承载部件，在整机压合作业链路中承担动力传递、压合工位承载、模具安装基准的多重作用。从实际产线应用来看，这类轮盘常布置在旋转式压片工位的回转支撑端，周边需要对接压轮组件、加料导轨、出料拨叉以及中心传动主轴，因此其端面的孔位布局直接决定了多工位模具的安装同轴度，也会影响连续压制作业时的载荷分布均匀性。

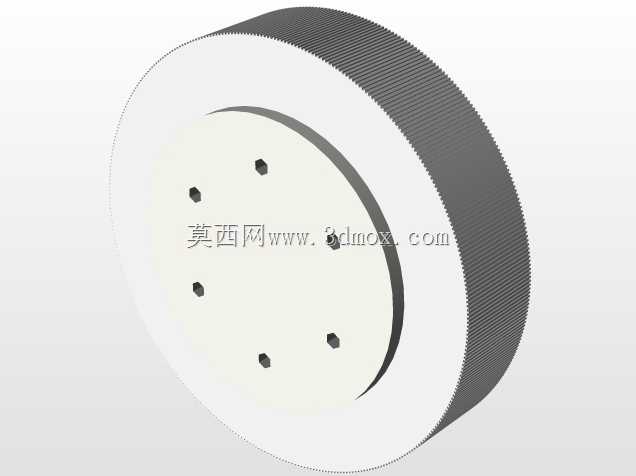

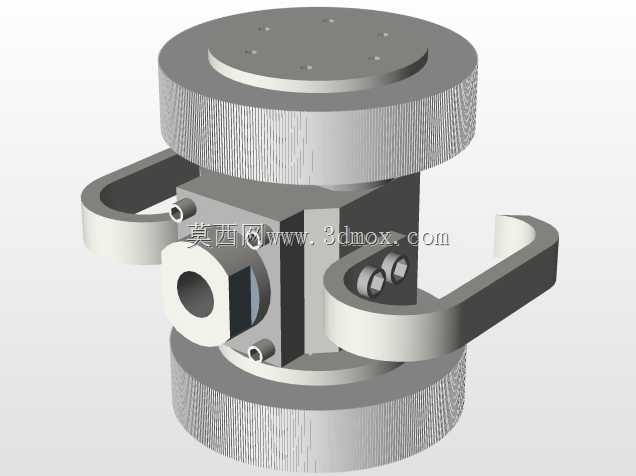

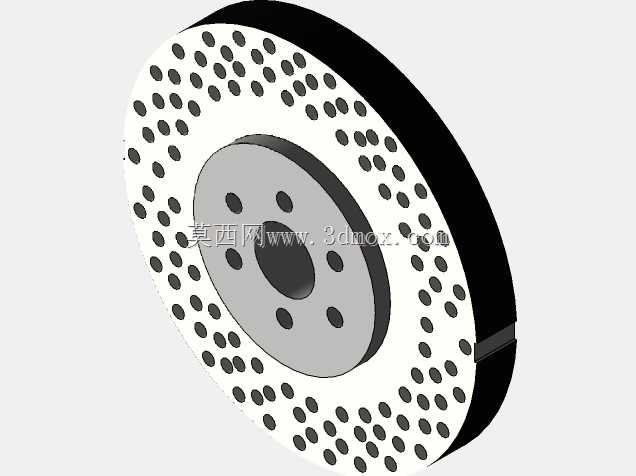

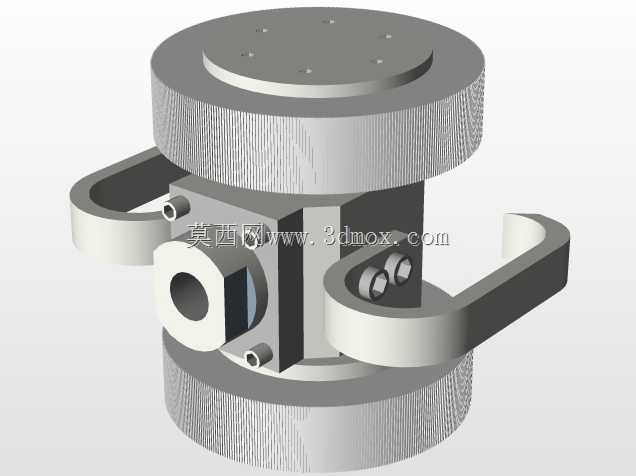

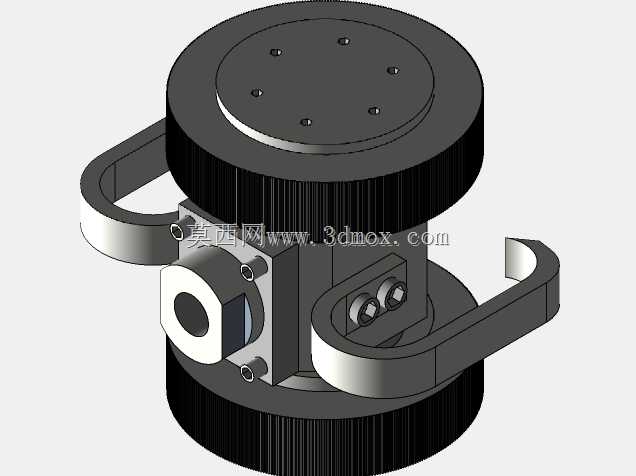

　　从结构特征来看，零件主体为带周向滚花的圆盘构型，外缘的细密滚纹并非装饰结构，而是为手动盘车、微调工位时提供足够摩擦力，同时在部分带辅助摩擦传动的布局中，也可作为低速阻尼传动的接触面。轮盘一侧为平整的安装基准面，端面上均匀分布的六个安装孔采用圆周阵列排布，孔位所在分度圆经过匹配计算，既避开了内部主轴穿过的中心空腔，也保证每个连接点的锁紧力能够均匀覆盖整个盘面，避免压合作业时局部受力翘起。

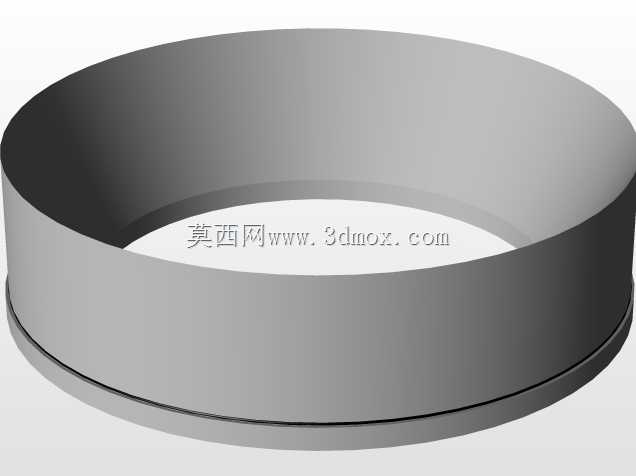

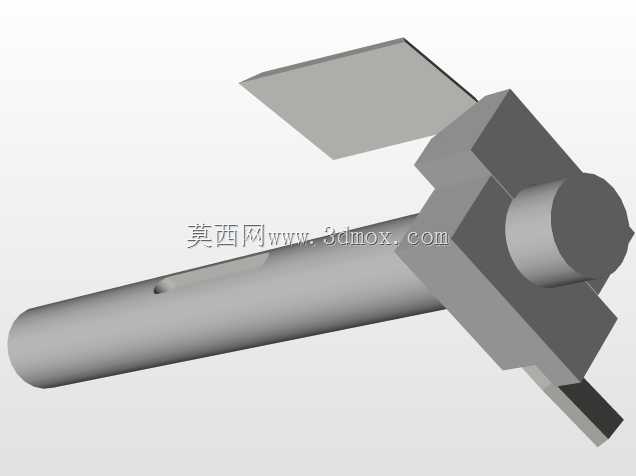

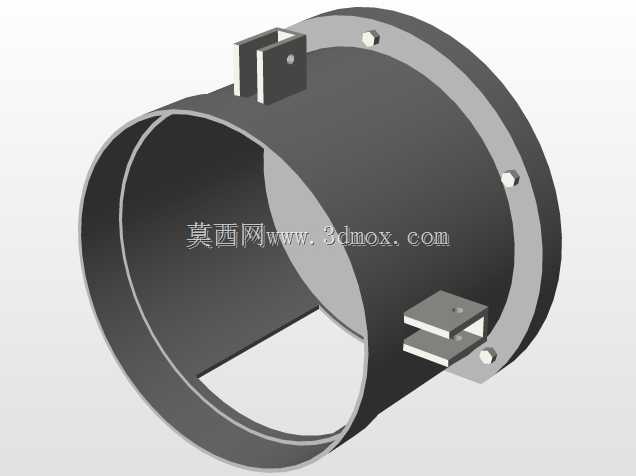

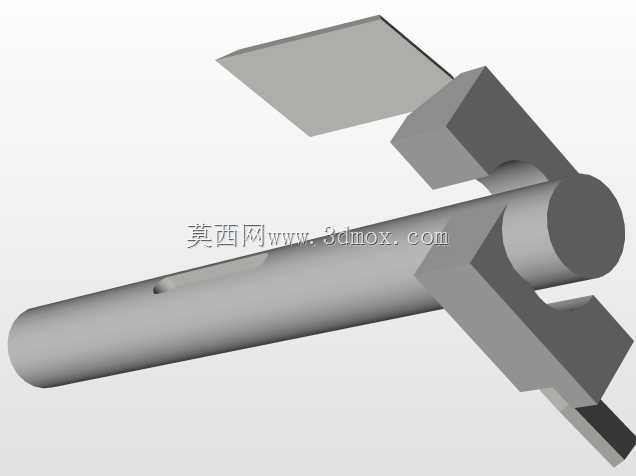

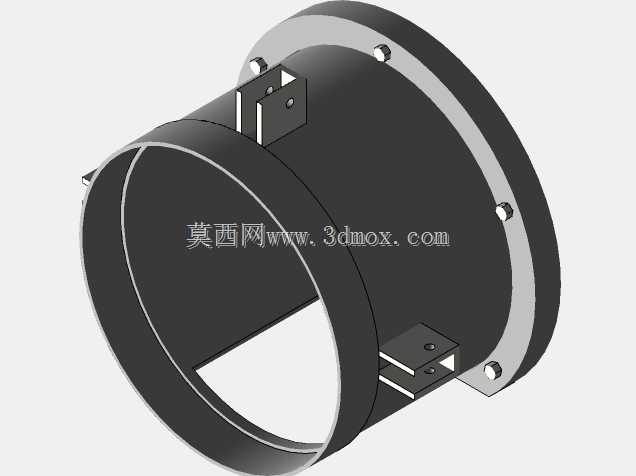

　　设计过程中首先要明确的是安装边界：轮盘的轴向厚度需要匹配机架两侧支撑板的间距，外缘直径不能与周边的加料器、防护罩发生运动干涉，中心通孔的尺寸要适配传动主轴的轴径以及键槽定位结构。端面的沉孔深度需要根据所选内六角螺钉的长度核算，保证螺钉锁紧后端面不突出，防止后续安装模具时出现贴合间隙。周向滚花的节距和深度也有工程考量，过深的滚纹会造成应力集中，降低轮盘外缘的疲劳强度，过浅则无法提供足够的手动操作摩擦力，因此采用细密的网纹滚花构型，兼顾握持手感与结构强度。

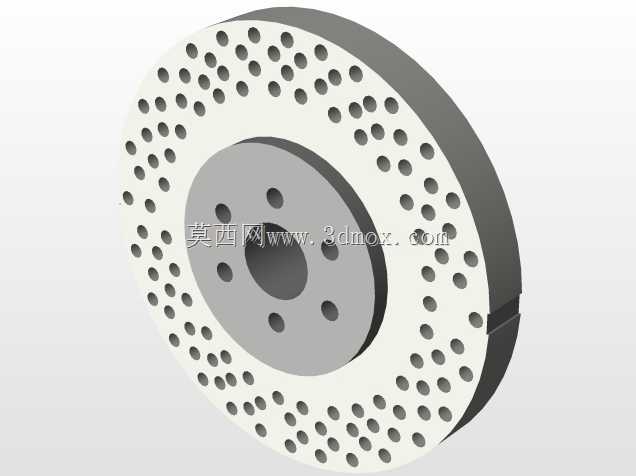

　　在功能实现层面，该轮盘随主轴做间歇回转运动，每转过一个分度角度，对应孔位上安装的模具就会完成一次填料、压合、出片的循环。盘面的平面度需要控制在合理公差范围内，若平面度超差，模具安装后会出现倾斜，压制出的片坯会出现厚度不均、边缘毛边超标等问题。六个安装孔的位置度公差同样关键，孔位偏移会导致模具与上下压轮的对中偏差，长期运行会加剧冲头的偏磨，缩短整套模具的使用寿命。

　　从装配工艺角度考虑，轮盘与主轴的配合通常选用过渡配合，既保证回转过程中不出现松动窜动，也便于后续检修时拆卸。装配时需要先将基准面清理干净，去除毛刺与磕碰伤，再依次穿入紧固螺钉，按照对角顺序分次拧紧，避免单侧锁紧造成盘面翘曲。周向滚花区域在加工完成后通常不做额外涂装，保留金属本体的粗糙质感，防止操作时打滑。

　　在不同的压片工况下，这类轮盘还可根据物料压制力的大小调整厚度与材质参数：压制小剂量片剂时可选用中等厚度的合金铝盘，降低运动部件的惯量；压制大尺寸工业压片或陶瓷坯件时，则需要选用调质钢材，并在安装孔周边增加局部补强结构，承受更大的压合反力。设计建模时需要完整还原滚花、孔位倒角、中心空腔等细节，方便后续在整机装配中做干涉检查，也能直接导出工程图用于机加工生产。
