小型台式液压压力机机架结构设计

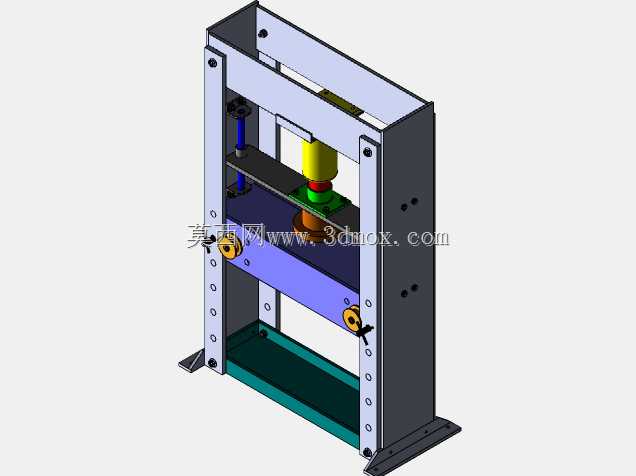

　　该模型呈现的是一台小型立式液压压力机的完整机架与执行机构组合，常见于维修车间、小批量装配工位、实验室样件压制以及轴承衬套压入作业。设备采用开式C型与双立柱结合的框架形式，两侧为厚钢板焊接或栓接立柱，顶部布置液压缸安装板，中部设置可升降工作台，底部为带地脚孔的稳定底座。这种结构在保证正面操作开放性的同时，通过双侧立柱承担偏载弯矩，比单柱悬臂压机具有更好的刚性。

　　从实际用途看，这类设备并不追求大吨位连续冲压，而是服务于间歇性、小吨位的压装与校直任务。例如将滚动轴承压入轴承座、销轴压入连杆孔、衬套与端盖过盈装配，也可用于小型工件的校直、简单成型、试样压溃测试。中部工作台高度可调，能够适应不同高度的模具或工件；侧面锁紧手柄用于固定工作台位置，避免受压后窜动。液压缸位于上横梁中心，活塞杆下端连接压头，压头与工件之间通常可根据工序更换不同压块、定位套或简易模座。

　　设计思路上，机架首先围绕受力闭环展开：液压缸推力经上横梁、两侧立柱、底部工作台形成传力路径，立柱间距决定了可容纳工件的宽度，喉深与开口高度决定了操作空间。模型中立柱上加工有等距调节孔，工作台通过插销或支撑块在不同孔位间切换，这种方案结构简单、承载可靠，适合小吨位设备。上横梁与液压缸的连接面需要保证足够平面度，使油缸轴线垂直于工作台面，否则压装时会产生侧向分力，加速导套与活塞杆磨损。

　　外形与安装边界方面，设备底部为矩形支撑底板，四角预留地脚安装孔，可直接固定在混凝土地面或重型工作台上。整体占地宽度由两侧立柱外侧尺寸决定，深度方向需预留液压缸、管路与操作手柄空间；高度方向则随工作台调节位置变化，选型时应按最大开口高度加上压头、模具和工件高度共同核算。正面敞开区域用于取放工件，后方或侧面可布置液压动力单元、压力表与控制阀。若用于精密压装，还应在工作台面增加T型槽或定位孔，以安装夹具并保证重复定位精度。

　　从结构细节看，立柱与横梁之间采用栓接连接，便于运输拆装，也有利于在维修时更换磨损导向件。工作台下方设置的支撑件承受主要压力，调节孔需避免布置在高应力截面的急剧变化处，孔边应控制加工质量，防止应力集中。压头附近可增加导向板，使活塞杆只承受轴向载荷，减少因工件偏置造成的卡滞。对于需要控制压装力的场合，可在油缸油路中配置压力表或压力传感器，将压力换算为实际压装吨位；若需要控制压装位移，则应在立柱侧面增加标尺或位移检测元件。

　　这类小型压机的建模重点不只是外观还原，更在于把承载框架、调节机构、油缸连接和操作空间表达清楚。立柱截面、板厚、螺栓规格、调节孔间距和工作台尺寸都会直接影响安全裕度。模型中不同颜色区分了机架板件、工作台、油缸、压头及调节手柄，便于在工程沟通中识别装配关系。对结构设计人员而言，可在此基础上补充焊缝、螺栓预紧、油缸选型与安全防护；对设备选型人员而言，则可据此判断工件是否能进入作业区、最大闭合高度是否满足模具要求，以及压机是否适合现有车间的安装条件。
