简易手动土砖压制成型设备结构设计

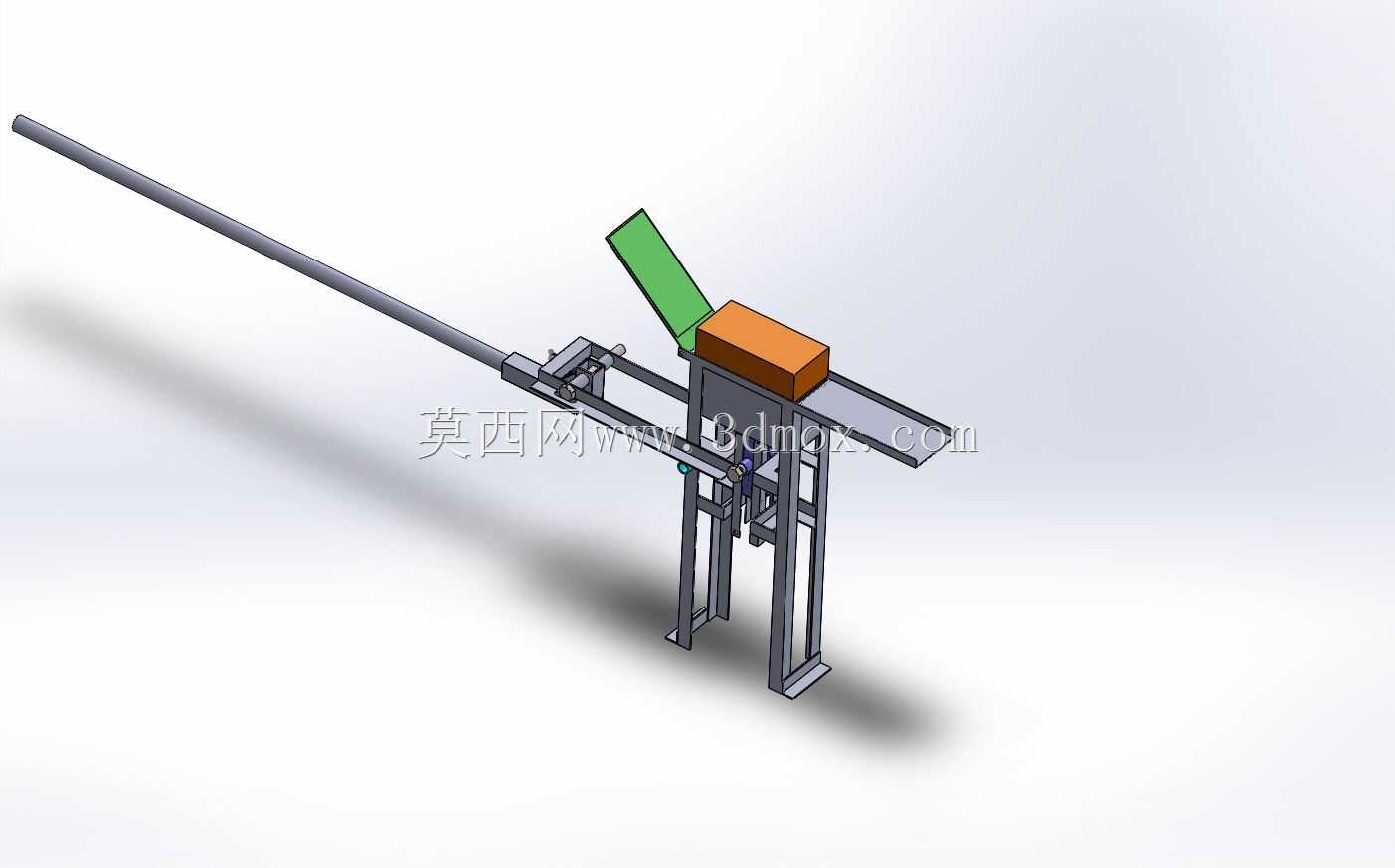

　　这款手动土砖压制设备主要面向欠发达地区的民用建材自制场景，适配乡村自建房、小型公共设施砌筑过程中的低成本砖坯制备需求，无需外接电力或液压动力源，完全依靠人力杠杆完成压制作业，可就地取用粘土、泥浆混合砂石等原料完成砖坯成型，解决偏远区域建材运输成本高、商用砖采购难度大的实际问题。设备整体采用框架式立式结构，底部为四点支撑的方管支腿结构，支腿底端预留平整安装面，可直接固定在夯实的泥土地面或简易混凝土基座上，安装时需保证上压头运动轨迹与下方成型模腔的同轴度偏差不超过2mm，避免压型过程中出现砖坯密度不均、模腔卡滞的问题。长操作杆采用杠杆力臂设计，力臂长度经过适配人体施力范围的核算，操作人员站立状态下向下压动操作杆末端即可完成压合动作，

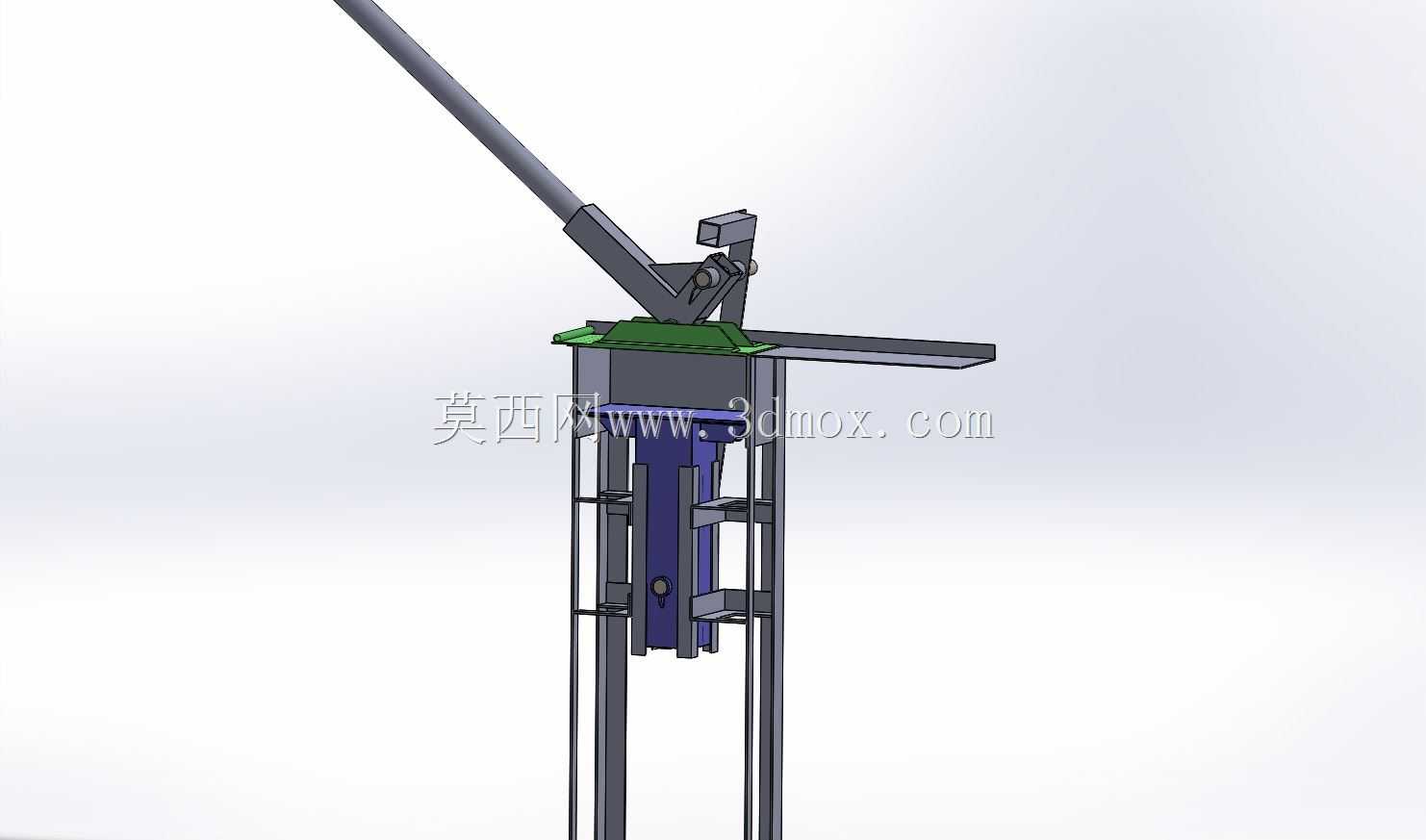

　　无需额外施加过大的爆发力，单次压制作业的施力行程控制在300mm以内，符合常规人力操作的动作幅度边界。设备的成型模腔为可拆卸式结构，可根据所需砖坯的尺寸规格更换对应模腔，常规配置下可生产标准矩形实心砖坯，模腔侧壁设置有倾斜导向面，填料阶段可引导混合原料顺利落入模腔内部，避免原料卡滞在模腔入口处造成填料量不足。压头组件与操作杆之间采用铰接连接结构，压合过程中压头可始终保持垂直向下的运动姿态，不会随杠杆的摆动出现角度偏移，保证砖坯各个位置的受压压力一致，成型后的砖坯边角完整、密度均匀，自然晾晒后即可满足常规砌筑的强度要求。设备侧面设置有手动拨料结构，压制作业完成后扳动拨杆即可将成型好的砖坯从模腔中推出，无需额外工具撬取，

　　减少操作人员的辅助作业时间，提升连续制坯的作业效率。进料位置设置有倾斜导料槽，混合好的原料可通过导料槽直接送入模腔上方，填料时无需反复对准模腔位置，降低操作门槛，无机械操作经验的人员经过简单讲解即可独立完成制坯作业。整体结构全部采用常规型材焊接、铰接装配而成，没有复杂的精密加工零件，日常使用过程中若出现杆件变形、铰接点磨损的问题，可就地取用普通钢材进行更换维修，无需采购专用配件，适配维修条件有限的使用场景。设备的整体占地长度包含操作杆在内约1800mm，宽度约400mm，高度约1100mm，安装时仅需预留2000mm×1000mm的操作空间即可，不需要搭建专用厂房，露天场地即可完成布置使用。结构设计阶段优先考虑了零件的通用化属性，

　　所有铰接销轴、紧固件均采用市面通用的标准规格，框架杆件采用常规规格的方管与扁钢，不需要开模定制专用零件，可在当地的五金加工门店完成整机组装制作，进一步压缩设备的获取成本。压合机构的行程限位依靠框架上的刚性挡块实现，压头下行到设定成型位置时会被挡块限位，不会出现过压导致的模腔变形、杆件受力过载的问题，同时也能保证每一块砖坯的压制厚度一致，避免出现同批次砖坯尺寸偏差过大影响砌筑效果的问题。设备的非成型受力位置做了轻量化的结构简化，在保证整体结构强度满足压制作业受力要求的前提下，尽可能减少了钢材的使用量，降低整机制造成本的同时也方便设备的短途搬运，两到三名操作人员即可抬起设备完成场地转移，不需要借助吊装运输工具。
