斯巴鲁DOHC引擎气门弹簧压缩工装

　　这套结构面向水平对置发动机缸盖维修中的气门弹簧拆装场景，核心作用是在不破坏缸盖结合面、不扩大作业空间的前提下，将气门弹簧稳定压缩至锁片可取出的行程，完成气门油封更换、弹簧检查、锁片复位等工序。DOHC缸盖的凸轮轴、气门弹簧座、缸盖螺栓孔布局紧凑，水平对置机型的安装姿态又使常规C型夹、通用压具难以垂直施力，容易出现压头偏摆、弹簧座滑脱、缸盖表面被顶伤的问题，因此工装必须围绕具体缸盖边界做定位设计，而不是依赖通用工具的大范围调节。

　　从功能实现看，该工装采用螺栓施压的直压思路：长螺栓穿过压架后与底部支撑结构形成受力闭环，旋转螺栓时压头沿气门弹簧轴线方向下行，把弹簧上座压下，露出气门锁片。相比锤击或撬压方式，这种结构的优势在于施力连续、行程可控，操作人员可以在压缩过程中随时观察锁片状态，避免弹簧突然弹出。压头与弹簧上座接触的区域需要覆盖足够的支撑面，同时避开锁片安装槽，保证压力均匀作用在弹簧座外缘，而不是压在锁片或气门杆顶端。底部支撑则要贴合缸盖燃烧室侧或弹簧座周边的实体区域，把反力分散到缸盖刚性较好的位置，避免薄壁区域受力变形。

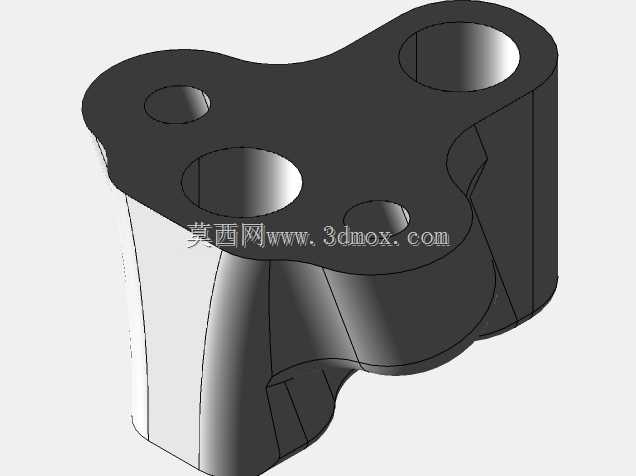

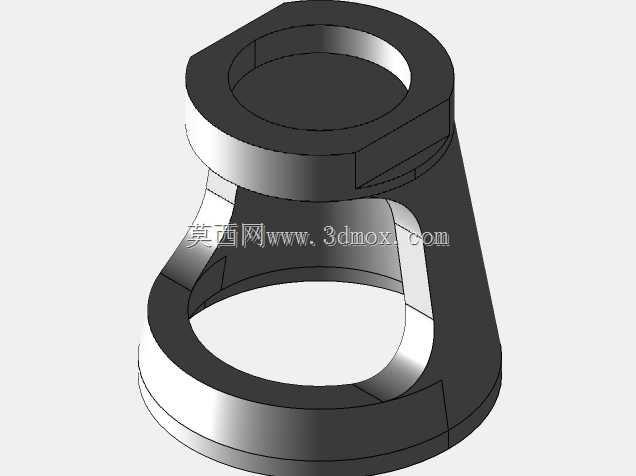

　　设计思路上，模型把适配性放在首位。针对斯巴鲁DOHC缸盖的气门间距、弹簧直径、气门杆中心位置，压架的开口宽度和压头中心距需要保证作业时不与相邻气门、凸轮轴轴承座或火花塞孔发生干涉。长螺栓规格选用M10，是在螺杆强度、工具通用性和缸盖附近操作空间之间取得平衡：M10螺杆能够提供足够的轴向压紧力，普通套筒或扳手即可操作，同时螺杆直径不会过大而妨碍压架在密集气门之间换位。底部16毫米垫圈的作用不是简单垫平，而是增大承压面积，使打印或加工后的支座在承受螺栓反力时不出现局部压陷；2毫米壁厚的插座结构则围绕塑料件成型特点确定，过薄会在压缩弹簧时发生屈曲，过厚又会浪费材料并增加与缸盖轮廓的干涉风险。

　　外形尺寸与安装边界需要结合缸盖实际空间判断。压架主体应控制在相邻气门之间的净空内，压头下行极限位置必须低于弹簧锁片释放所需行程，但又不能触碰气门杆端部或缸盖密封面。底部支撑座的外轮廓要避开燃烧室边缘、气门导管凸台和水套薄壁区，支撑面尽量落在缸盖螺栓凸台附近或铸造实体区域。工装放入缸盖后，螺栓轴线应与气门弹簧轴线尽量重合，偏心角过大会导致压头侧向分力增大，轻则划伤弹簧座，重则使工装从弹簧上滑脱。对于多气门缸盖，工装还应支持单缸逐个作业，换位时不需要拆卸凸轮轴以外的大型附件，这样能显著缩短缸盖维修时间。

　　从结构工程角度看，这类工装的关键不是造型复杂，而是受力路径清晰。螺栓提供的压力经压头传至弹簧上座，弹簧反力通过底部支座传回螺栓，形成闭合回路；压架本身只承受有限的弯曲和局部挤压，因此截面不必追求厚重，但在压头与横梁交接处、螺栓孔周边需要适当加强，避免应力集中。若采用3D打印制作，层纹方向应与主要载荷方向匹配，承压面建议保持平整或增加金属垫圈分散载荷；若用于频繁维修场景，也可将压头、螺栓接触面改为金属件，主体保留易加工的轻量化结构。

　　实际使用中，作业顺序同样影响工装性能。应先确认气门处于关闭状态，弹簧座表面无油污和铁屑，压头对正后再缓慢旋紧螺栓；当锁片露出并可被磁吸工具取出时，不需要继续过度压缩弹簧，以免弹簧并圈或压头行程超限。取出锁片后应缓慢释放螺栓压力，让弹簧力逐步卸载，而不是突然松开。复装时则先把弹簧压至锁片能完全落座的位置，确认两片锁片都卡入气门杆槽后再卸载，最后轻敲气门杆检查锁片是否到位。

　　模型所体现的并不是一台独立设备，而是一种与特定发动机缸盖边界强相关的维修工装。它把通用气门弹簧压缩工具的功能收敛到斯巴鲁DOHC机型的具体空间里，通过压架、螺栓、垫圈和支撑座的组合，解决狭小缸盖区域内的垂直施压问题。对结构设计人员而言，这类设计的价值在于理解维修工况中的约束条件：弹簧力大小、作业行程、工具接近性、缸盖刚性薄弱区以及操作人员的视线和扳手空间，都会直接决定工装是否真正可用。
