卡纳佩式斜楔导向刮铲工装结构

　　该结构面向窄边修边、贴膜压实、薄层剥离和手工辅助定位等工位，常见于工装台旁、装配线边、返修区以及小件预处理环节。实物并非单纯把一块板弯成把手，而是把握持区、受力底板、刃口贴合线和侧向限位关系统一在一个窄长体内，使操作者在推刮过程中能够稳定传递法向压力，同时避免手腕过度翻转。

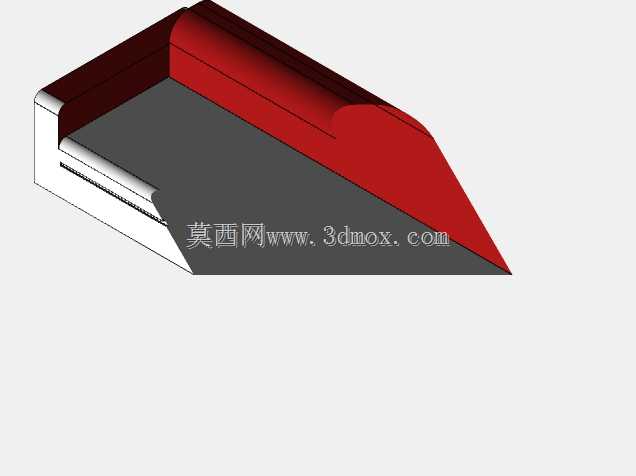

　　从使用逻辑看，前端平直边承担主要工作接触。它需要在平面上连续滑过，因此底边不能出现局部高点，否则会在薄膜、胶层或软质板材表面留下跳刀痕。模型中底板采用较宽的平直支撑面，目的不是增加材料，而是让接触线后方形成一段随动支撑，当前端遇到微小翘边时，后方平面仍能压住已贴合区域，减少褶皱回弹。后侧隆起的红色握持罩沿斜向延伸，形成由后上方向前下方收拢的力流通道，手掌推力能够更直接地传到刃口线，而不是在紧固件位置形成弯折。

　　结构设计上，白色基座承担刚性骨架，红色罩体承担握持与限位。两者分色并不只是外观区分，更对应不同功能区域：基座需要保持底边直线度和侧面导向，壁厚在转折处连续过渡，避免应力集中；罩体则按照手掌前推姿势设置弧面，指根位置有足够容纳空间，前缘斜切后不会在快速推进时磕碰工件表面。罩体与基座之间形成半封闭腔，既可以减轻整体质量，也能为内部加强筋或嵌装固定件预留位置。若用于批量工位，可在腔内增加配重块，改变按压手感；若用于洁净环境，则可将腔口封闭，减少积尘。

　　安装边界方面，该件属于手持工装，不需要外接动力，也没有旋转轴或电气接口。三维布局时应重点校核底边长度、总宽、罩体最高点以及前端斜角。底边长度决定一次推刮可覆盖的宽度，过短会降低效率，过长则在曲面或边缘位置难以跟随；总宽影响进入窄槽和靠近挡边的能力；罩体高度决定握持空间，但过高会使重心上移，长时间操作容易疲劳；前端斜角则关系到避让能力，角度太平会削弱下压力，角度太陡又会使刃口啃入软材料。侧面应保留平直基准，便于在夹具中定位修磨刃口，也可作为贴靠导轨的导向面。

　　在细节处理上，底边与侧壁交接处不宜做成锋利尖角。工程上通常保留极小的钝化半径，既能提高刃口寿命，也能避免在贴膜、纸张或铜箔表面划出不可恢复的划痕。罩体前缘与底板上表面之间需要形成连续过渡，使手指前推时不会被台阶硌住。若后续要在底板上增加橡胶压条、毛毡条或聚四氟乙烯滑片，应在模型中预留浅槽和固定孔位，槽深要控制在不削弱底板刚性的范围内。

　　该类工装的建模重点不在复杂曲面数量，而在工作边、握持面和传力路径之间的一致性。建立草图时可先确定底边线和侧向导引面，再由后向前扫出握持罩，最后处理壁厚、圆角和装配关系。评审时应把模型放到实际工位中检查：操作者站立或坐姿握持时，前臂是否能与推进方向接近直线；工件边缘有凸台时，罩体斜面前缘是否先发生干涉；需要重复修磨底边后，剩余高度是否仍满足罩体与底板连接要求。

　　对于需要在导板、靠山或直线导轨旁使用的场景，侧面平直段可作为滑动基准，使刮铲沿固定方向运行，提高贴膜和除胶的一致性。若用于狭小盒体内部，可缩短底板并降低罩体高度，保留同样的斜楔传力关系；若用于大面积板材，则可放大底边宽度，并在腔内布置加强筋，抑制长底板受压后的翘曲。这样处理后，模型既能表达卡纳佩式斜楔外形，也能直接服务于工装改制、3D打印试制和小批量加工验证。
