斯巴鲁WRX布雷博刹车转接固定支架

　　这款转接支架的核心作用，是把标致607 V6搭载的Brembo制动卡钳，适配安装到斯巴鲁翼豹GT、WRX原厂轮毂轴头之上，属于制动系统改装里的桥码类零件，直接决定卡钳与刹车盘的相对位置是否符合制动安全要求。从实际装车场景来看，这类零件多用于民用性能车制动升级场景：车主保留原厂转向节、轴头与轮毂的安装界面，通过更换转接支架实现更大规格多活塞卡钳的无损装配，无需对羊角、轴头进行焊接、铣削等破坏性加工，也能规避改装后卡钳与轮毂辐条、防尘挡板发生运动干涉的风险。

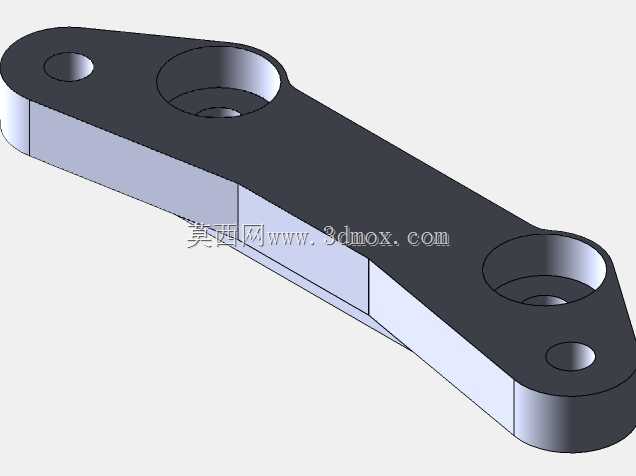

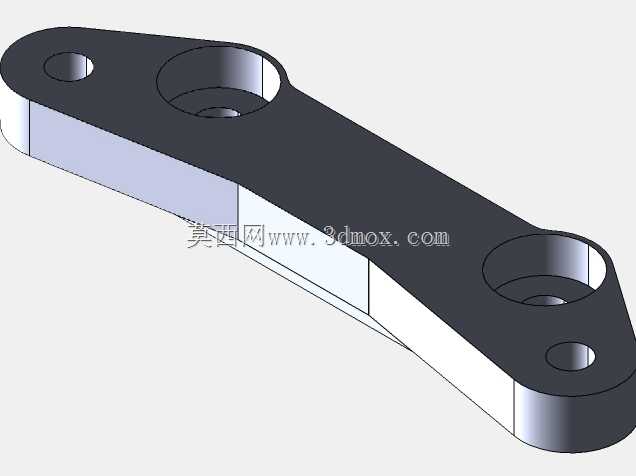

　　结构设计上，支架整体采用长条形板式承载结构，两端分别预留对应安装接口：一侧孔位匹配斯巴鲁原厂轴头的固定螺栓孔距，另一侧的大直径沉台与孔组对应Brembo卡钳的安装定位基准。零件厚度方向做了等强度设计，在卡钳安装座区域保留足够的实体厚度来承受制动时的巨大倾覆力矩，非受力区域则通过侧面铣削减材控制整体重量，同时避免与刹车盘通风槽、防尘罩产生空间干涉。两端的小孔为轴头固定螺栓的过孔，加工时需要严格控制孔位的位置度与同轴度，一旦孔距偏差超过0.1mm，装车后就会出现卡钳偏磨、刹车盘拖滞甚至制动抖动的问题。

　　设计过程中首先要锁定两个核心安装边界：一是斯巴鲁原厂轴头的安装孔中心距、结合面平面度与螺栓规格，二是标致607 Brembo卡钳的安装耳中心距、卡钳钳体与刹车盘的配合偏距。建模时需要先把卡钳、刹车盘、轴头、转向节的数模进行装配对位，反复校验卡钳活塞中心与刹车盘摩擦面中心的重合度，正常偏差需要控制在0.5mm以内，否则会导致刹车片偏磨、制动力输出不均。支架的结合面必须保证足够的平面度，安装面粗糙度也需要满足要求，避免装车后出现应力集中，在频繁制动的热负荷下出现变形。

　　从安装边界来看，这款支架明确不兼容第三代混动版轮毂轴头，设计时也特意针对非混动款原厂轴头的结合面尺寸做了匹配，装车时可以直接贴合原厂轴头的安装平面，不需要额外加装调整垫片。零件的外形轮廓做了圆角过渡处理，既消除了铣削加工的锐边，也能降低应力集中系数，在紧急制动的强载荷下避免尖角处出现裂纹。卡钳安装侧的沉台结构可以对卡钳安装耳起到径向定位作用，装配时卡钳可以直接卡入定位台，无需反复调整对位，降低改装施工的对位难度。

　　在制动工况下，支架需要承受卡钳传递的全部制动力反作用力，尤其是连续重刹时，卡钳的制动力矩会全部作用在支架的两组安装孔之间，因此结构设计时在两个安装孔连线的承载方向保留了完整的材料截面，没有开设多余的减重孔，保证刚性满足使用要求。侧面的阶梯造型一方面是为了避让刹车盘的外缘，另一方面也让支架在有限的布置空间内获得更长的力臂，优化卡钳的受力姿态。建模时所有孔位都做了安装间隙校核，螺栓穿过孔后保留合理的装配余量，同时不会因为间隙过大导致定位失效。

　　对于改装从业者来说，这类桥码零件的数模可以直接用于数控加工生产，加工时优先选用航空铝合金坯料进行铣削，后续做硬质阳极氧化处理提升表面硬度与耐腐蚀性，能够承受底盘区域的泥水侵蚀与制动产生的高温。整个零件的结构没有复杂的曲面特征，全部为平面、孔位与沉台结构，加工工艺性好，普通三轴数控铣床即可完成全部加工工序，不需要特殊的工装夹具。
