户外快挂式弹簧锁扣结构设计方案

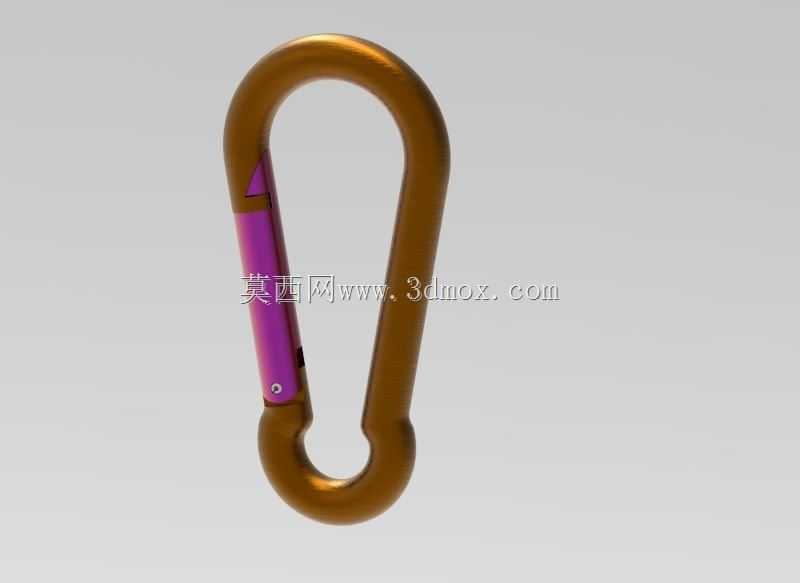

　　这款快挂锁扣的主体采用近似D形的闭环轮廓，这种轮廓在承载时能让载荷更多沿主轴线传递，减少侧向弯矩对开口侧的影响。主体截面为圆润的实心结构，边缘全部做了圆弧过渡，既可以避免应力集中，也能防止绳索、织带在接触时被尖锐棱边割伤。底部为封闭的圆弧承托端，顶部为可开合的活动门，活动门内侧设置弹簧复位组件，常态下保持闭合，按压时可快速开启，松手后自动回位，实现单手操作。

　　从实际使用看，这类构件常见于户外攀登、绳索作业、装备挂载、临时连接和轻型吊装辅助场景。它的核心作用不是替代经过严格认证的主承重安全连接件，而是用于工具挂接、装备整理、背包附件固定、绳索临时整理、钥匙串挂载、摄影器材快取等场景。在设备维护现场，工人常将其挂在安全腰带或工具包上，用来悬挂扳手、螺丝刀、卷尺等手动工具，防止工具坠落；在户外场景中，可用来连接水瓶、快挂片、绳索端头和辅件；在仓储和车间内，也可用于轻型吊牌、线缆束、防护网的临时固定。

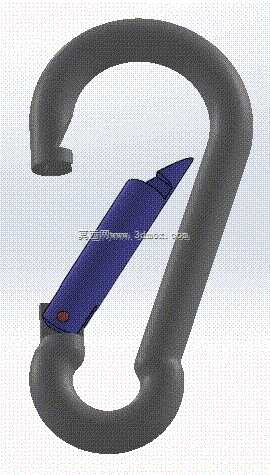

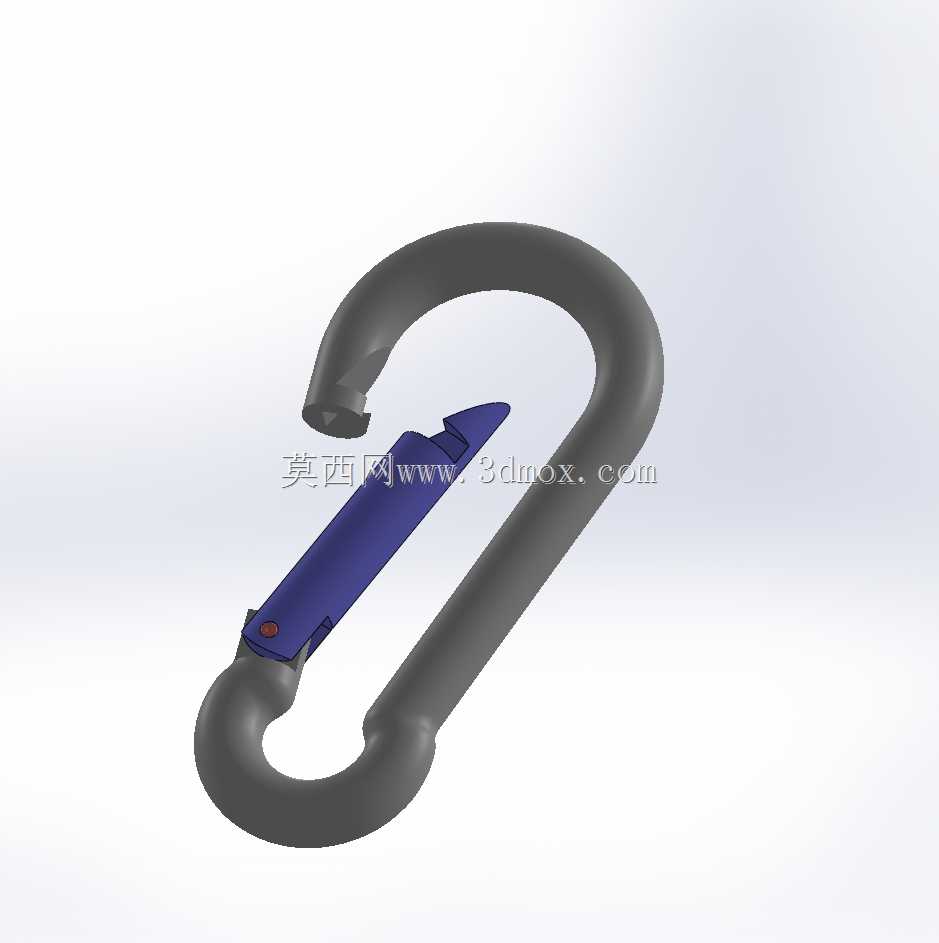

　　活动门的设计是整个结构的关键。门体绕上端销轴转动，内部弹簧提供闭合力，闭合后门体下端与主体凹槽形成嵌合，使外轮廓保持连续。这样在挂载绳索或织带时，连接件不容易从开口处滑出。门体与主体之间保留了必要的转动间隙，既能保证开合顺畅，又不会因间隙过大造成晃动。销轴位置靠近顶部弯曲段，能够让门体在开启时获得足够的摆角，方便较粗的织带或绳环直接挂入。

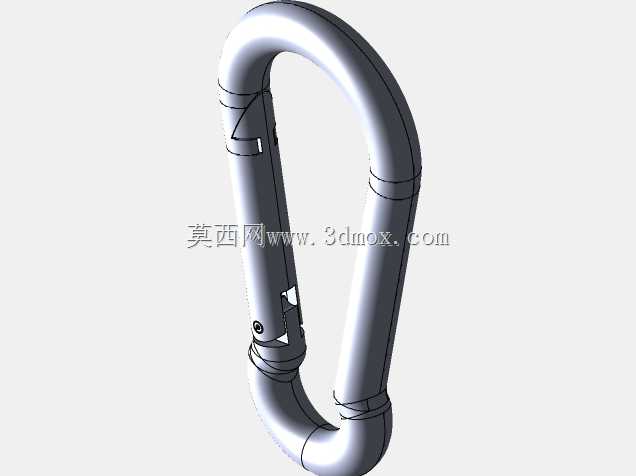

　　主体曲线并非简单的等半径圆弧，而是在顶部和底部采用不同曲率过渡。顶部弯曲半径较小，便于手指握持和按压门体；底部弯曲半径较大，用于分散挂载物产生的接触压力。当载荷作用于底部时，力流沿两侧弧形臂向上传递，在顶部闭合区域形成自平衡，这种形态比直边构件更适合承受沿纵向的拉力。主体内侧没有突兀的台阶，挂载点可以沿弧面自然滑动到最低承载位置，减少偏载。

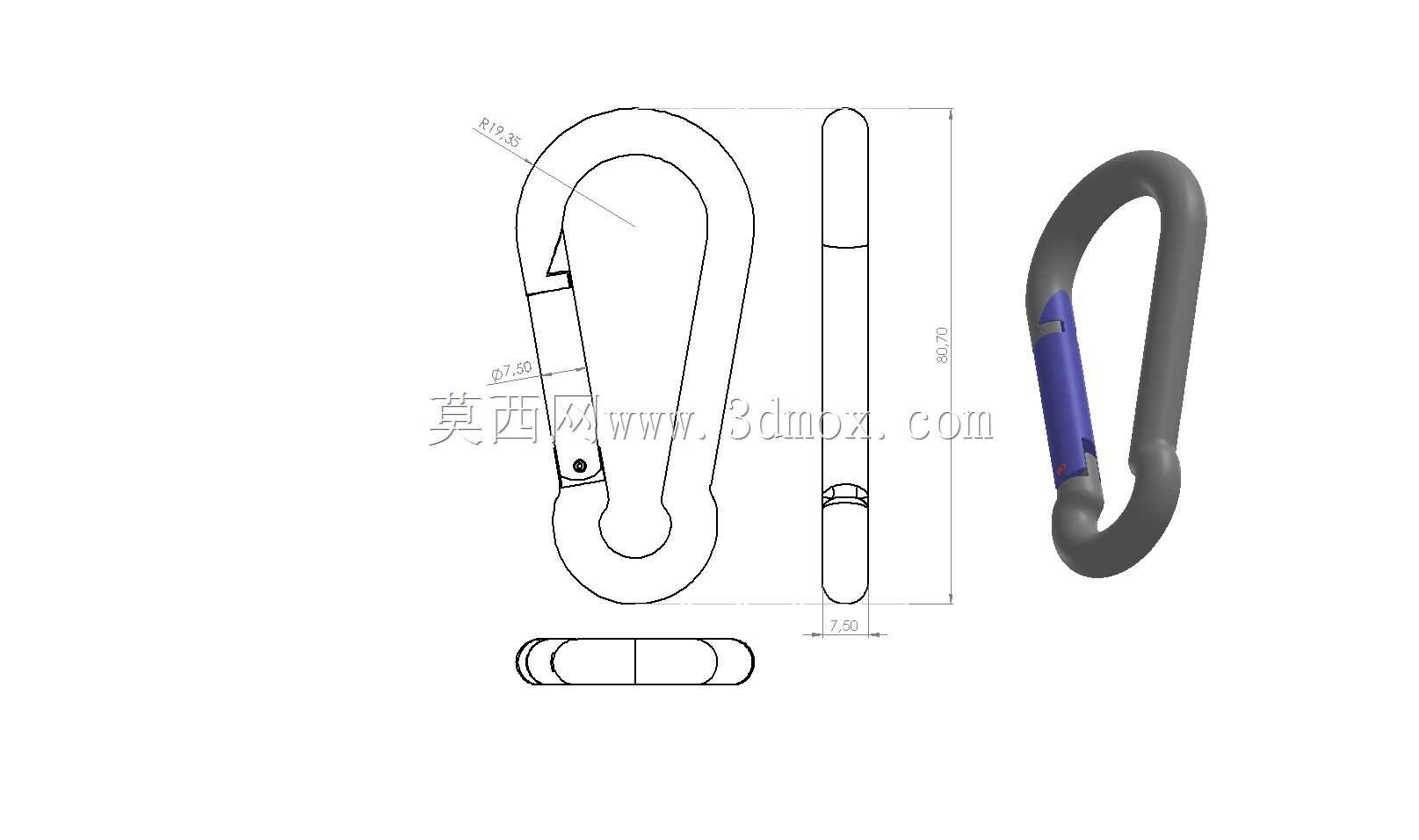

　　在尺寸边界上，设计时需要控制总长、最大宽度、主体厚度、门体开启角度和内孔净空。内孔净空决定了能够穿过的织带宽度、绳径或连接件尺寸；主体厚度影响单位面积接触应力和整体重量；门体开启角度则影响取放效率。若用于工具悬挂，内孔需要容纳多层织带或多个小挂环；若用于贴近板面安装，则要控制背部轮廓，避免突出过多造成勾挂。底部圆弧直径应与常见挂点、绳环和金属环尺寸相匹配，避免局部点接触。

　　选材方面，主体通常需要兼顾强度、韧性和耐蚀性。潮湿、户外或手汗接触环境下，表面处理要能够抵抗氧化和磨损；活动门与弹簧则需要考虑反复开合后的疲劳性能。弹簧预紧力不宜过大，否则单手按压困难；也不宜过小，否则在振动、晃动或轻微触碰时容易意外开启。合适的复位力应让门体在正常挂载时保持稳定闭合，同时操作者用拇指或食指即可轻松推开。

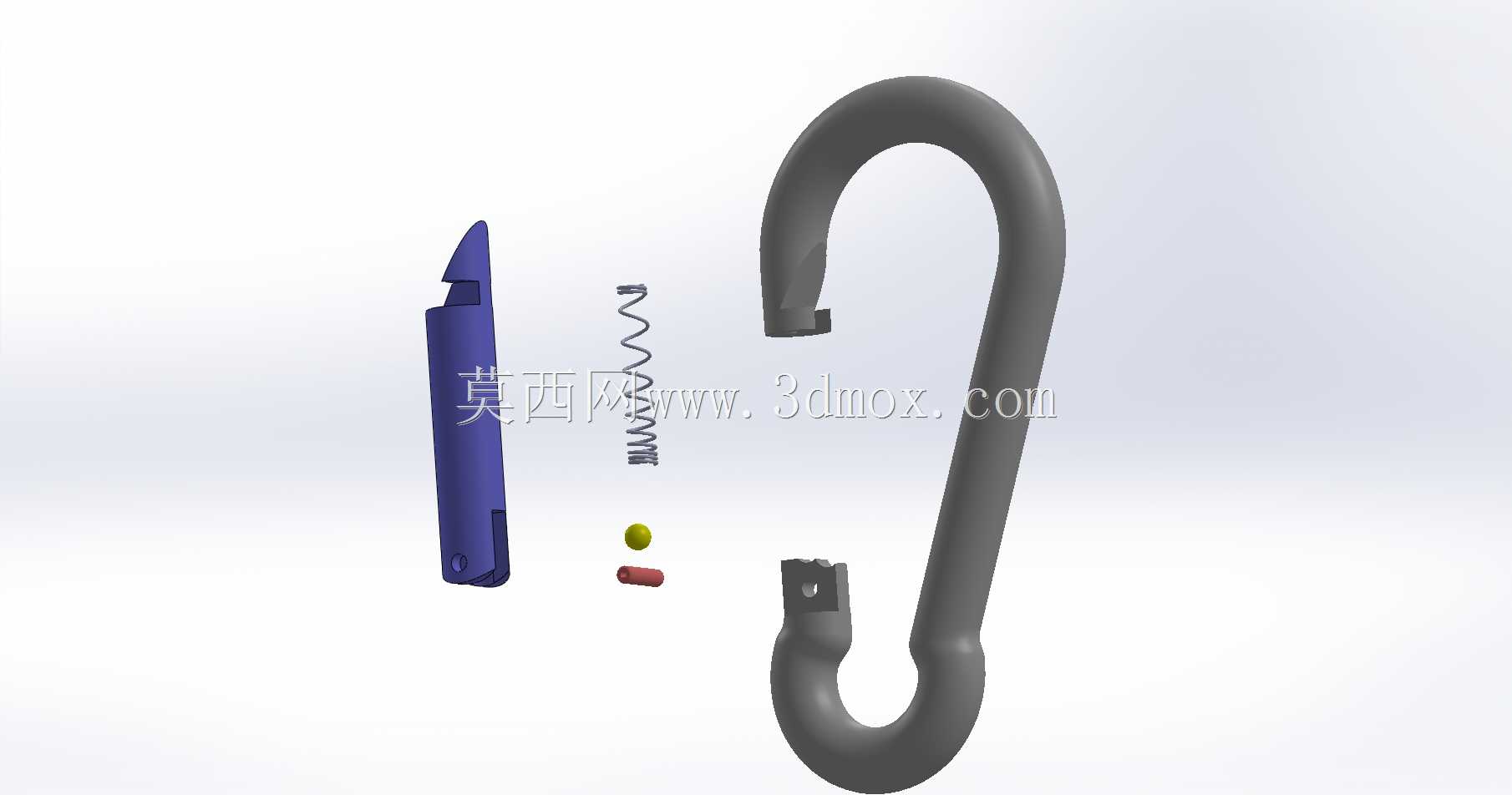

　　从建模思路看，先建立主体中心曲线，再沿曲线扫掠出实体截面，随后对开合区域进行切除和补强。活动门作为独立零件装配到主体上，通过销轴约束旋转自由度，弹簧以简化方式表达复位趋势。建模时要特别注意门体闭合状态下的贴合面：贴合面不应是完全平直的对碰，而应带有轻微搭接或止口结构，使外力沿纵向拉扯时门体具有自锁紧趋势。这样即使弹簧力略有衰减，也能降低意外开口的概率。

　　结构校核重点集中在三个区域：底部圆弧受拉区、顶部销轴孔附近以及门体下端接触区。底部圆弧在满载时会产生较大拉应力，应避免截面突然缩小；销轴孔承受门体传递的反复冲击，孔边需要保证足够壁厚；门体下端在闭合时与主体接触，接触边缘若处理不当会出现压痕或崩边。圆角、热处理和表面硬度匹配都会影响这些位置的使用寿命。

　　使用过程中还需考虑与被连接件的相容性。若挂载软质织带，主体内表面应光滑连续；若挂载金属环，接触区可承受更高的局部应力，但要防止不同金属接触产生电化学腐蚀；若在多泥沙环境中使用，销轴和弹簧区域应尽量减少藏污结构，便于冲洗和日常检查。对于频繁开合的工位辅具，门体端部可以做加宽处理，以提升按压手感；对于需要减重的户外版本，则可在非主承力区做局部减薄，但不能破坏主载荷路径。

　　总体而言，这类快挂锁扣的价值在于快速连接与便捷摘取，结构上以D形主体承担拉力，以弹簧活动门实现快速开闭，以圆弧过渡降低应力集中和绳索损伤。设计时需要在承载能力、操作手感、重量、内孔空间和外形边界之间取得平衡，使它既能稳定挂载，又能适应复杂现场的快速使用需求。
