带15mm防护帽的按压式操作按钮

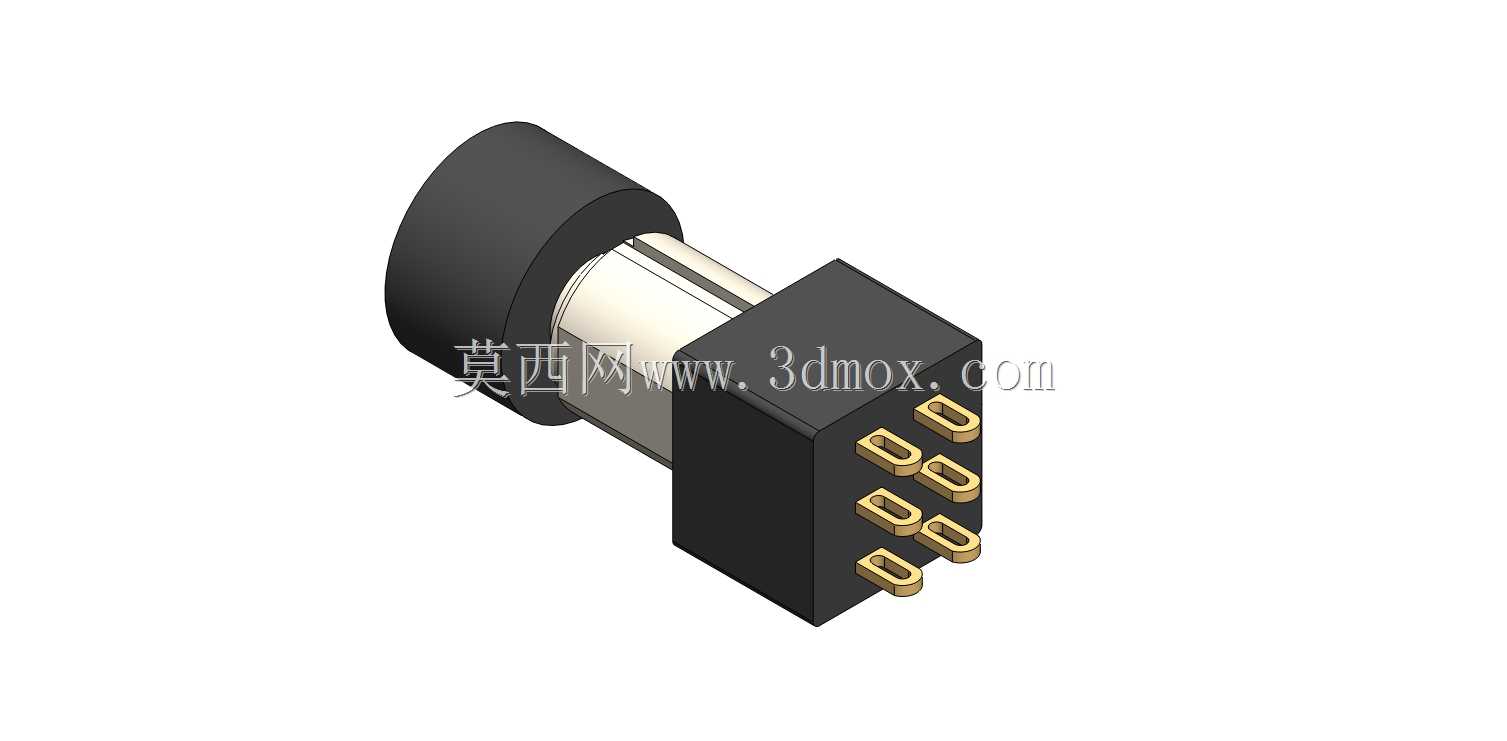

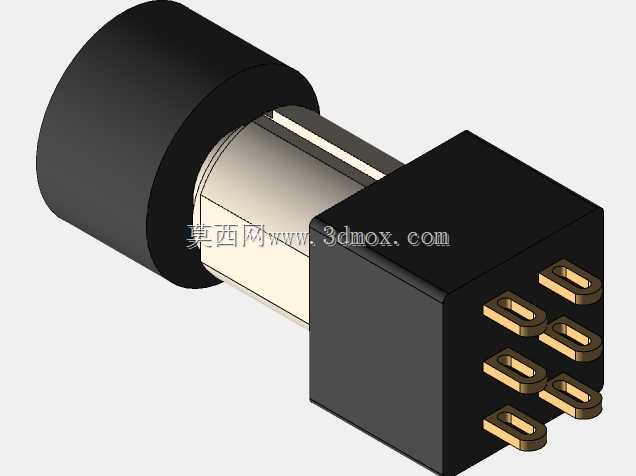

　　在小型控制柜、手持操作盒、检测治具以及桌面式实验装置里，操作按钮往往是人与设备之间最直接的交互节点。这款带15mm盖的按压按钮采用圆柱操作端加方形基座的组合结构，圆形帽盖便于手指定位，方形本体则能在面板开孔或PCB贴装时提供明确的安装边界，减少旋转错位。实际选型时，结构工程师更关注按钮在有限空间内的占用关系：前端帽盖突出于安装面，适合需要盲操作或戴薄手套触发的工位；后端方形座体用于容纳内部触点与导向结构，底部双排直插引脚可直接焊接在控制板上，也能通过插座转接，方便整机组装与后期维护。

　　从功能上看，这类按钮承担启动、停止、复位、模式切换等瞬时指令输入。帽盖直径取15mm，在紧凑设备中属于兼顾触感与空间利用率的规格：既不会因过小而难以按压，也不会因过大挤占面板上的指示灯、旋钮或标识区域。圆柱帽与基座之间的台阶可作为装配限位，配合面板厚度选择合适的安装方式，能够避免按钮在频繁按压后出现松动或下陷。方形基座的侧壁可用于定位，在治具板上开设对应方孔或预留定位凸台后，按钮周向位置稳定，引脚与电路板焊盘的对中性更好。

　　设计思路上，模型把外观曲面、内部容纳腔和引脚位置作为一个整体表达。圆形操作端强调人机接触面，边缘做圆滑过渡，降低长期点按时的局部压迫感；中部柱体形成按压行程的导向区域，其长度决定按钮突出面板的高度；后部方块则承担结构支撑与电气连接界面，六只引脚按两排三列布置，适合标准网格板布线。建模时需要分别控制帽盖外径、柱体直径、基座边长、引脚间距和伸出长度，这些尺寸共同决定面板开孔、板上避让区以及焊接高度。若用于多联按钮组，还应在相邻按钮间预留手指间隙，避免误触相邻按键。

　　在设备用途方面，该按钮可用于传感器信号触发、工装夹具夹紧确认、测试工位启动以及小型自动化设备的手动干预。它不承担大电流负载，通常接入控制回路或PLC输入点，由控制系统完成逻辑判断。因此在结构评审中，除了机械寿命与手感，还要关注按钮与壳体、PCB、线束之间的空间关系。前端帽盖突出量应与面板防护等级、操作频率相匹配；后端引脚高度则影响板间距离和外壳内部净空。若设备存在振动，方形座体配合卡扣或螺母固定比单纯依赖焊点更可靠，焊点主要承担电气连接，不应长期承受机械应力。

　　安装边界的处理直接影响三维布局质量。面板开孔需避让圆形帽盖与中部柱体，同时给方形基座预留贴合面；电路板侧要在引脚周围保留焊盘与走线通道，并在按钮本体下方设置禁布区，防止元件干涉。对于需要从前面板快速更换的场景，可在结构上预留拆卸缺口；对于密封要求较高的场合，则应在帽盖与面板之间增加密封圈或选择带护套的安装形式。该模型把这些关系直观呈现出来，便于在总图中检查按钮与外壳、电路板、标签区域的协调关系，也为后续出工程图、制作安装孔位表和装配工艺卡提供清晰依据。
