KAILH鼠标微动开关内部结构设计

　　这款微动开关的三维结构完整还原了KAILH鼠标按键开关的内部构造，在消费电子外设的结构设计工作中，这类小型触发元件的建模精度直接影响整只鼠标的按键手感调校与装配可靠性。从实际应用场景来看，这类微动除了常规左右按键使用，也可用于侧键、DPI调节按键等需要高频触发的位置，部分工业手持终端、小型数控操作面板的手动触发按键也会选用同规格元件，核心需求都是百万次级别的点击寿命与清晰的触发反馈。

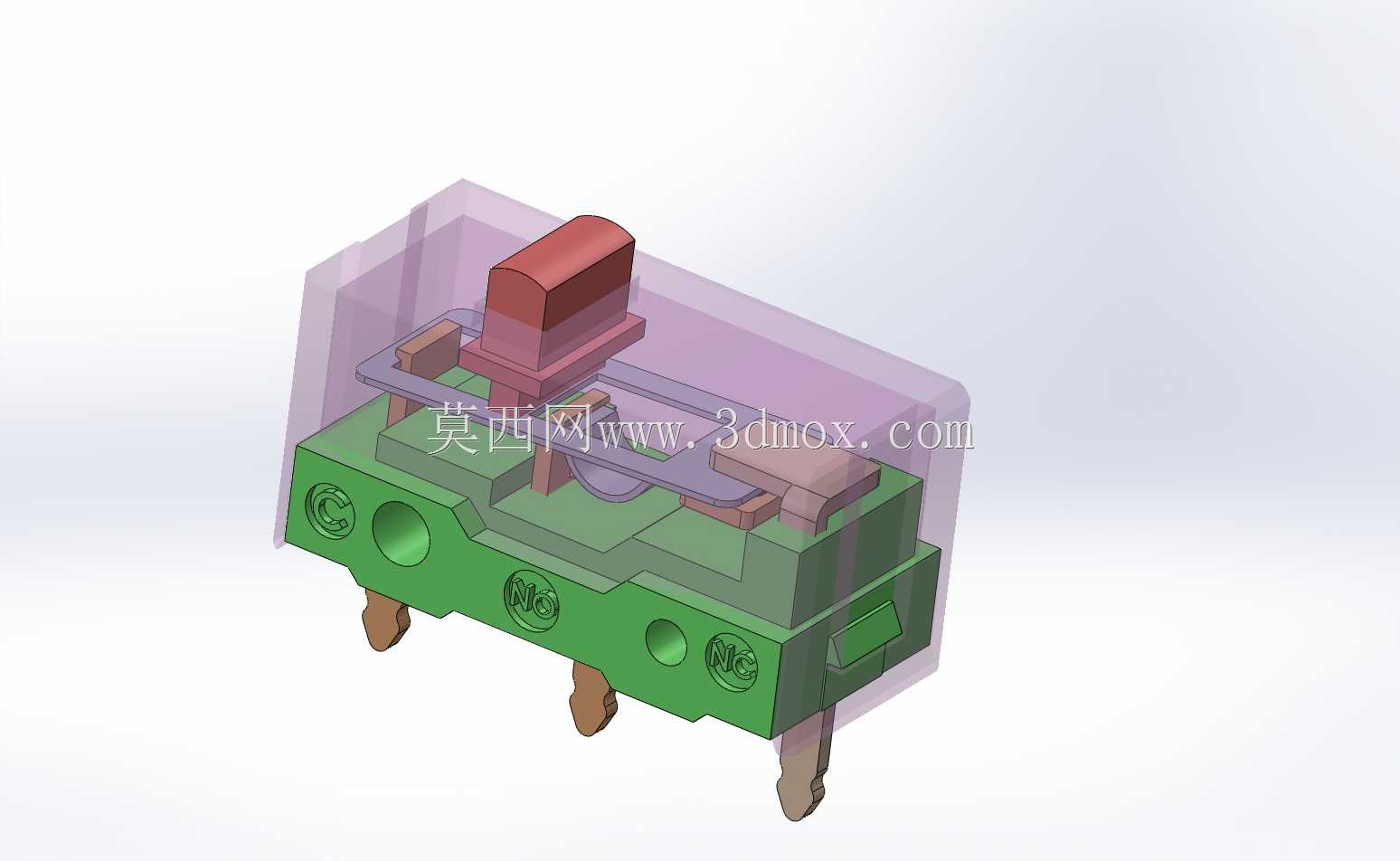

　　从拆解视角的模型可以看到，开关底座采用绿色绝缘基座，基座上预留了两个圆形定位孔与三个插装引脚，引脚的伸出长度、间距都按照标准直插封装设定，在PCB布局时可以直接调用封装库完成焊盘排布，不需要额外测量实物。基座内部嵌装了两片弹性金属触点，动片的弯折弧度经过预压设计，静态下保持常闭或常开的初始状态，当顶部的红色按柄被外力下压时，按柄下端的凸台会推动动片产生形变，让两个触点快速接触完成电路导通；外力移除后，动片自身的弹性会带动按柄复位，同时切断电路，整个触发行程通常控制在0.3到0.5毫米之间，触发压力集中在50到80克力区间，这也是游戏鼠标追求清脆跟手手感的核心参数区间。

　　建模过程中需要重点关注几个配合边界：首先是按柄与上盖导向槽的间隙，间隙过大会导致按柄晃动、点击时出现松垮的异响，间隙过小则会出现卡滞，低温环境下塑料件收缩后甚至会出现按键无法回弹的故障；其次是动片与基座卡槽的定位尺寸，卡槽的深度、宽度要保证动片装配后不会出现窜动，否则触点的接触位置会发生偏移，长期使用后容易出现接触不良、双击等常见故障；最后是引脚与基座的结合处，模型中还原了引脚根部的加宽固定结构，这部分是为了在波峰焊或者手工焊接时，避免焊锡的热量顺着引脚传导到内部，导致塑料基座受热变形、动片移位。

　　透明上盖的设计除了防尘作用，更重要的是约束按柄的运动轨迹，上盖内壁的导向筋与按柄两侧的凹槽配合，保证按柄只能沿垂直方向上下运动，不会出现侧向偏移。在整鼠标配时，外壳的按键柱与微动按柄的重合尺寸也需要严格控制，重合量过大会导致按键预压过大，手感偏硬甚至无法完全复位；重合量过小则会出现空行程，按键晃动、触发延迟。很多外设厂商在调校鼠标手感时，除了选择不同压力克数的微动，还会通过打磨按键柱、粘贴特氟龙胶带的方式调整这个配合间隙，而精准的三维模型可以在开模前就模拟出不同装配公差下的按键行程，减少后续试模的修改次数。

　　从电路设计角度，三个引脚分别对应公共端、常开端、常闭端，常规鼠标按键只使用公共端与常开端，按下时导通触发信号，部分需要状态切换的特殊按键则会用到常闭端，实现按下断开、松开接通的逻辑。模型中触点的接触位置做了加厚处理，对应实物中的银合金触点层，这部分设计是为了降低接触电阻，同时抵抗高频点击带来的电弧烧蚀，延长开关的整体使用寿命。在进行三维装配时，还需要注意微动整体的高度尺寸，不同型号的微动高度会有零点几毫米的差异，直接影响鼠标上壳与PCB板之间的堆叠空间，如果选型时忽略这个尺寸偏差，很容易出现装配后按键顶死或者塌陷的问题。
