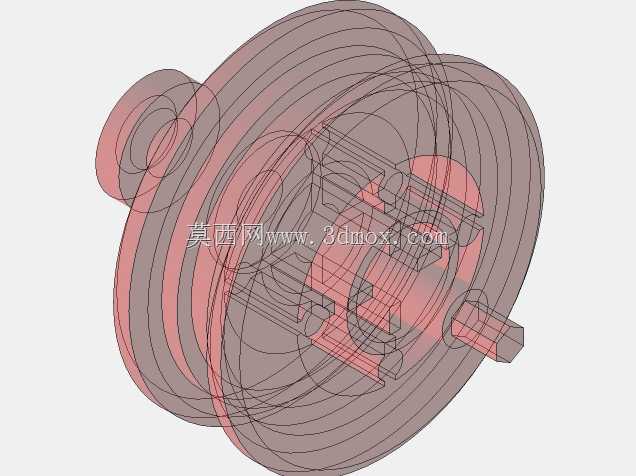

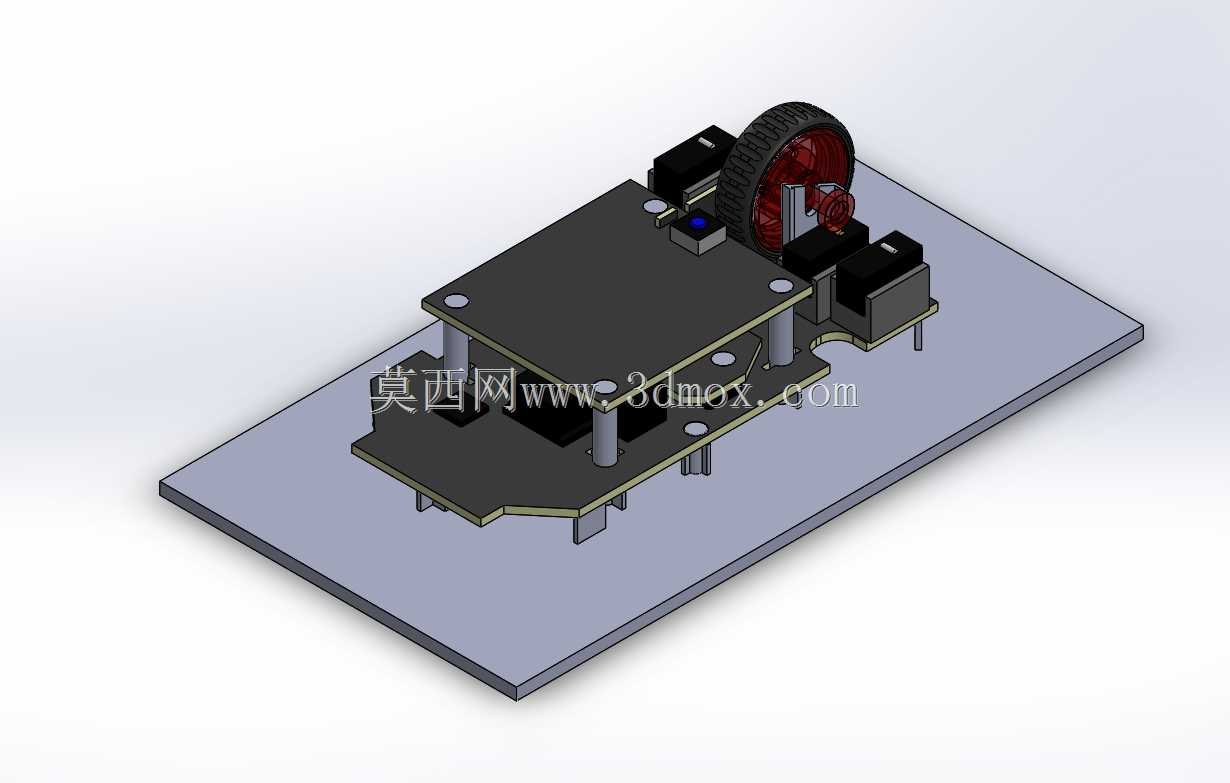

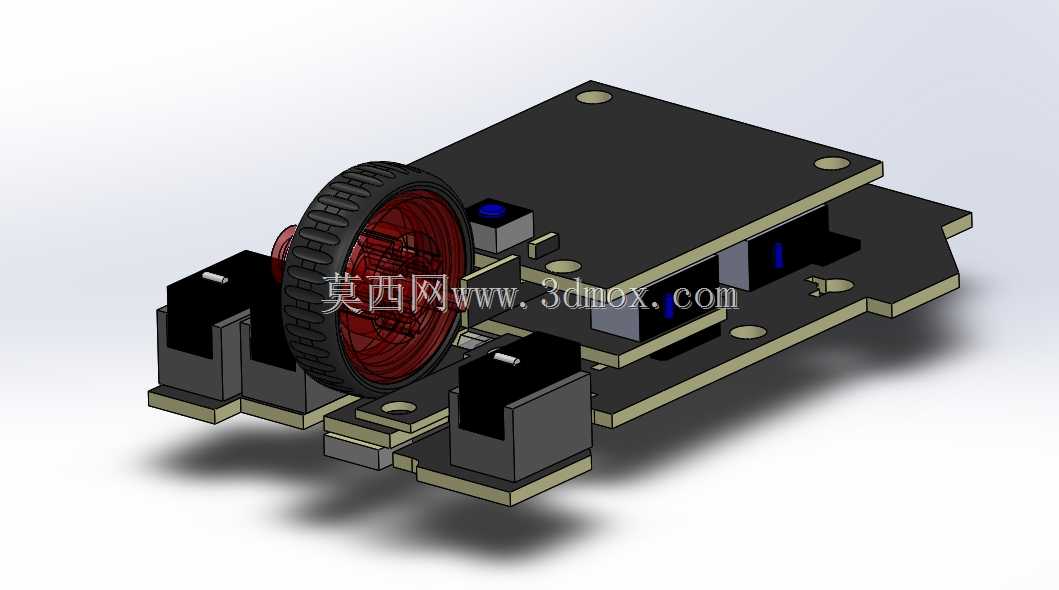

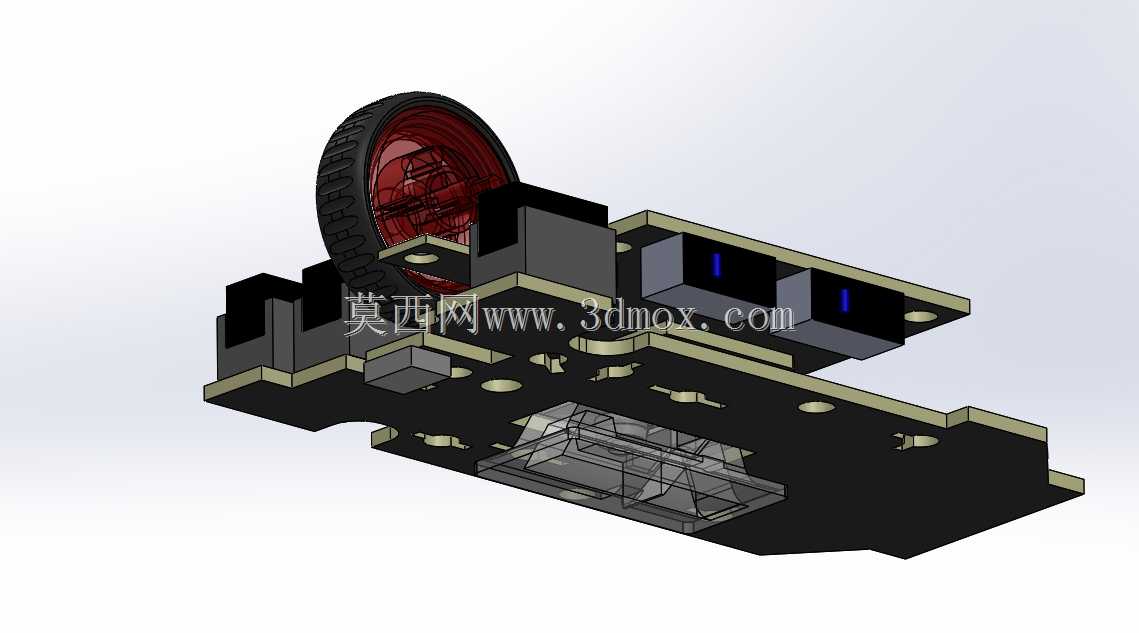

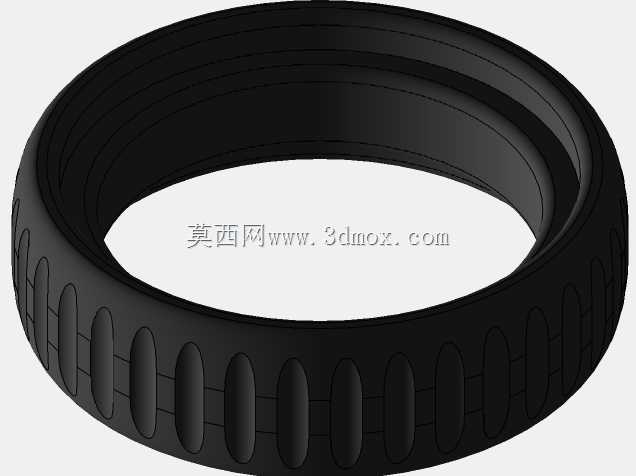

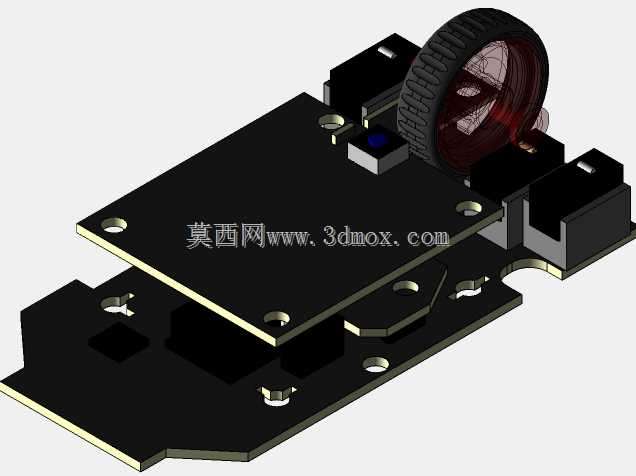

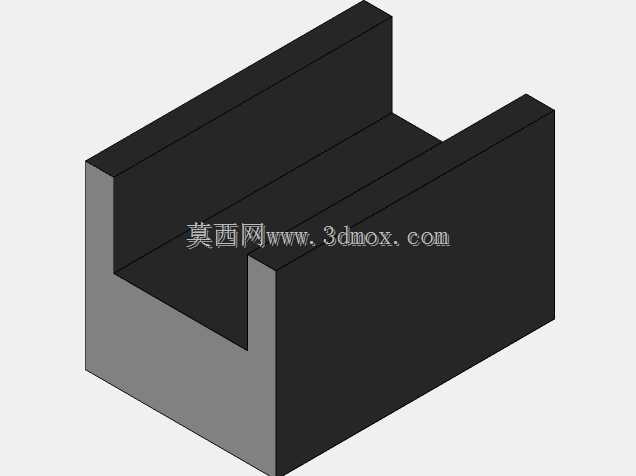

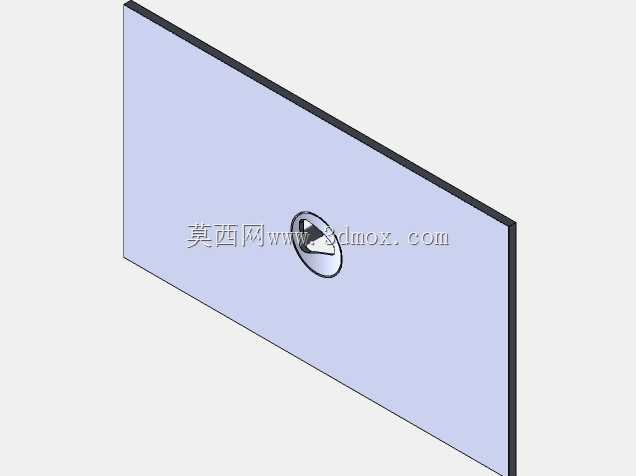

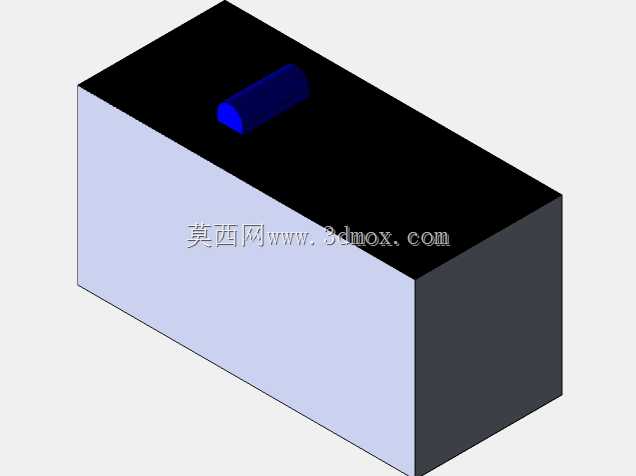

这套结构对应电竞级有线鼠标的核心传感与操作组件,在日常外设结构开发、逆向参考、同类型产品迭代设计中具备很高的参考价值,尤其适合做鼠标内部堆叠方案验证、零部件选型匹配的工程人员参考。整个组件以双层PCB板为安装基底,所有功能元件直接贴合板卡布局,没有额外的冗余支撑结构,最大化压缩了鼠标内部的垂直占用空间,能适配右手人体工学造型的鼠标外壳内腔,不会出现元件与壳体内壁干涉的问题。从功能布局来看,滚轮组件居中布置在PCB靠前位置,采用红色透光轮体搭配防滑齿纹外圈,下方直接对接编码器,滚动行程的阻尼反馈通过轮体两侧的支撑轴座固定,轴座预留了0.2mm的装配间隙,避免长期使用后磨损卡滞。滚轮两侧对称布置左右按键的微动开关,

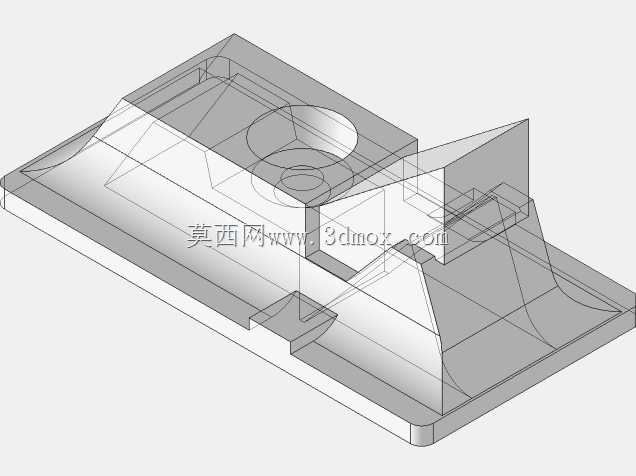

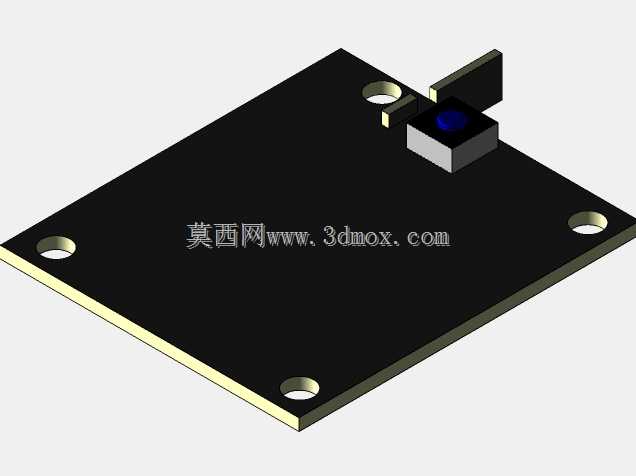

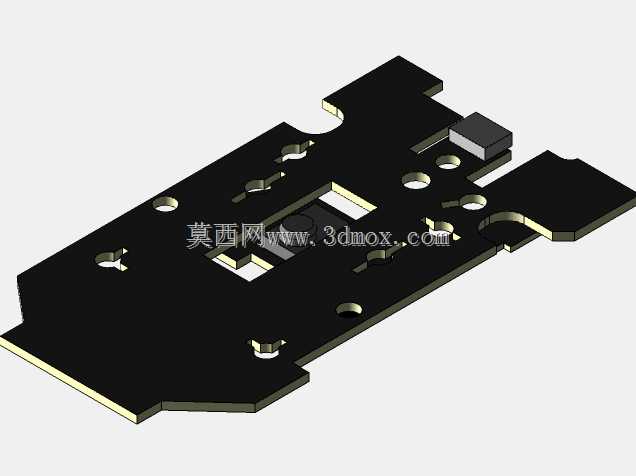

采用侧立式安装直接焊接在PCB表面,按键触发的行程差控制在0.1mm以内,保证左右按键的触发手感一致性。PCB板靠后位置集成了核心传感单元,采用原相PMW3988光学传感芯片搭配ADNS-2120镜头组件,镜头底部距离PCB下平面的高度严格控制在2.4mm,刚好匹配鼠标底壳的透镜安装位,保证成像光路无遮挡,追踪精度不受装配偏差影响。主控芯片采用STM32F系列单片机布置在PCB侧方,周边预留了去耦电容、ESD防护元件的焊接位,USB接口直接从PCB前端引出,省去了额外的转接排线,减少了信号传输的损耗。整个组件的安装定位依靠PCB板上预留的四个圆形固定孔,孔位间距匹配鼠标底壳的螺丝柱位置,装配时直接通过螺丝锁紧即可,
不需要额外的定位治具,装配效率更高。设计过程中充分考虑了各元件的操作干涉问题:滚轮的最大下压行程预留了1.5mm的空间,不会触碰到下方的PCB走线;微动开关的触发柄高度刚好匹配上壳按键柱的下压距离,不会出现空程或者触发不到位的问题;传感镜头的周边预留了3mm的无元件区,避免杂散光进入镜头影响追踪效果。对于做电竞外设开发的结构工程师来说,这套堆叠方案平衡了元件布局紧凑度和装配维护便利性,所有易损元件比如微动、编码器都采用直插式焊接,后期更换维修不需要复杂的拆解步骤,同时板卡的走线空间预留充足,不会因为元件堆叠过于紧密导致走线难度提升,也能有效避免高频信号之间的干扰问题。
