自行车拖车快接锁紧固定套件结构

　　这套快接锁紧固定套件主要服务于自行车后拖挂系统，用于在车尾载物架、拖车臂或自行车运载支架之间建立可反复拆装的刚性连接。实际使用中，骑行者经常需要在拖挂儿童拖车、载货小车、车尾自行车架或备用轮组之间切换，若每次都依赖螺栓、销钉或绑带完成固定，不仅操作时间长，而且在颠簸路面上容易出现松旷。该结构把手动扳杆、锁止块、定位销和安装基座整合为一体，目标是在不借助额外工具的情况下完成接合与释放，同时保证连接后不产生明显间隙。

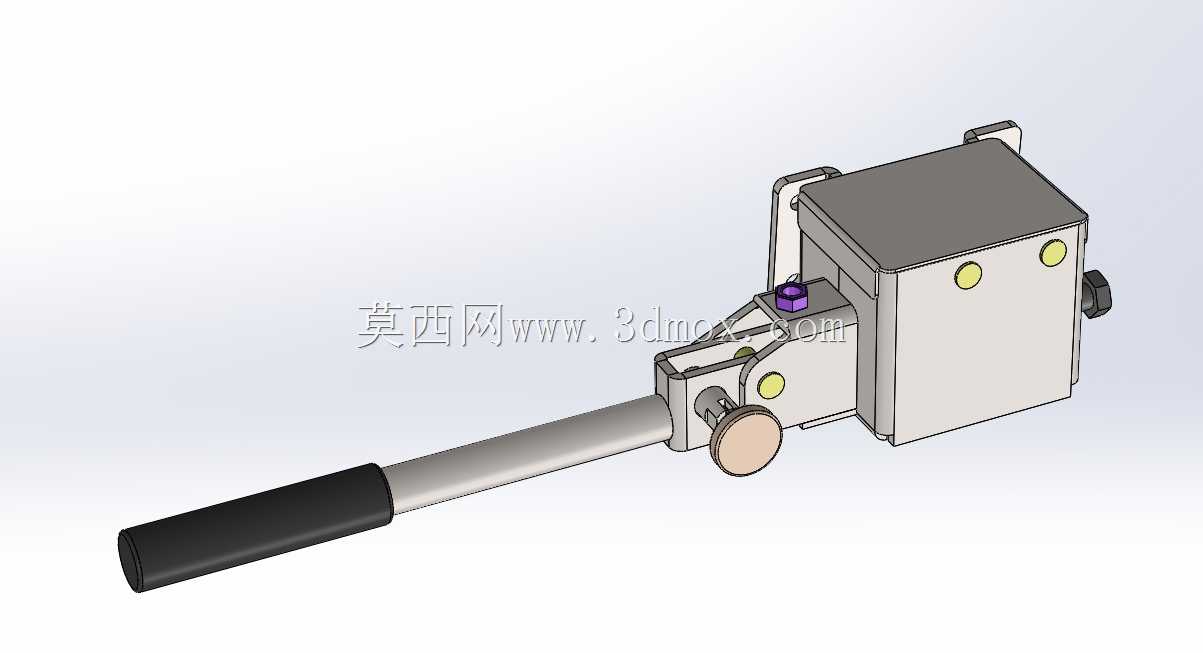

　　从机构形式看，长手柄承担力放大作用。手柄绕基座销轴回转，内部通过偏心轮廓或连杆关系推动锁止件进入拖车接头的对应槽位。扳动到闭合位置时，锁止点越过临界位置形成自锁，即使路面振动使手柄受到反向扰动，也不会自行脱开；需要拆卸时，只需将手柄反向扳起，锁止块退出约束面，拖车接头即可沿轴向抽出。基座侧面的圆形旋钮用于微调压紧量或作为辅助保险，能够补偿制造误差、磨损以及不同壁厚接头带来的尺寸偏差。顶部的紫色小销钉则可作为二次防误操作结构，在锁止到位后限制手柄意外抬起。

　　设计这类连接件时，首先要处理的是载荷路径。自行车拖挂场景中的载荷并不只有静态拉力，起步、制动、转向和路面冲击都会在连接处形成复合受力，因此基座不能只做成单薄平板。模型中的箱体式基座通过折弯壁、加强边和多组安装孔提高局部刚度，使牵引载荷从手柄销轴、锁止面传递到安装底板，再分散到车架或载物架上。销轴位置、手柄长度和锁止面倾角需要反复协调：过长的手柄虽然省力，但会突出于车体侧面，影响通过性并增加磕碰风险；过短则会导致闭合阻力过大，尤其在戴手套或低温环境下操作不便。

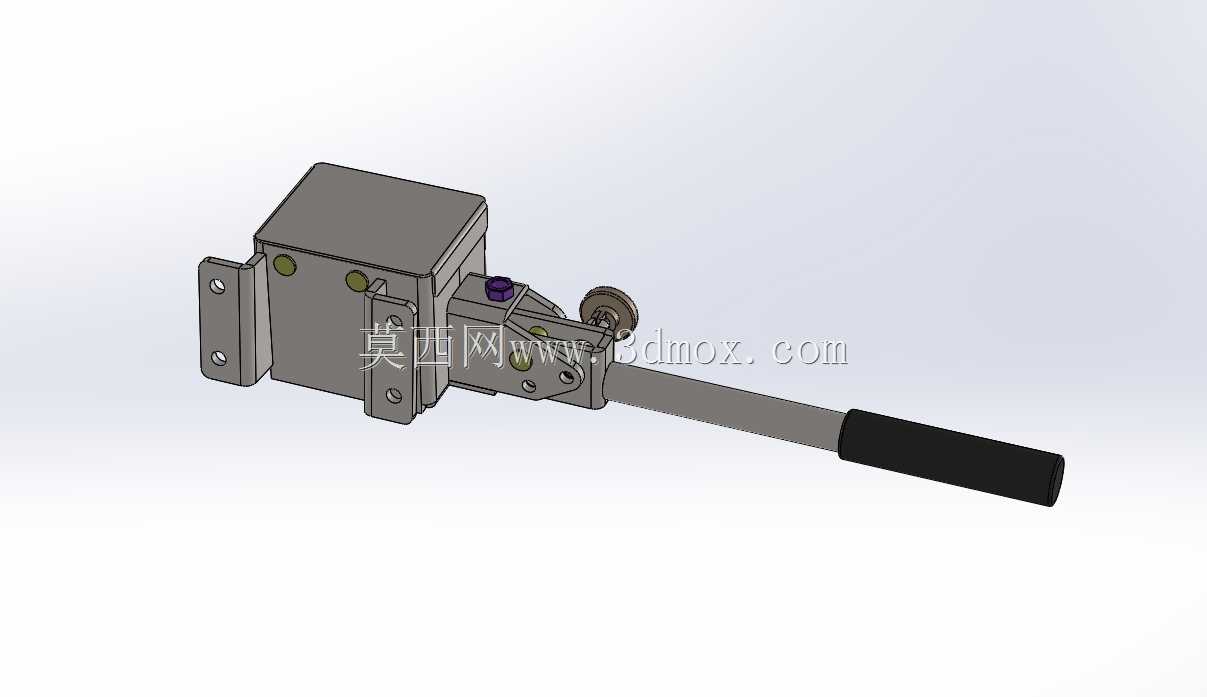

　　外形与安装边界同样关键。该套件整体呈长条状，手柄向一侧伸出，基座位于另一端，适合安装在具有平整安装面的方管、板材或拖车转接座上。基座上的多个孔位可对应不同螺栓间距，安装面需要保持足够平面度，否则锁紧后会产生附加弯矩。连接接头插入方向应与手柄回转平面保持明确关系，侧向偏载会加速锁止块磨损。对于结构工程师而言，在三维建模阶段需要预留扳手空间、手柄转动包络和手指操作区域，尤其要检查手柄在完全开启和完全闭合两个极限位置是否与车架管材、挡泥板、货架杆件发生干涉。

　　材料选择上，基座、手柄和主要承力件通常采用钢材或高强度铝合金。钢件有利于承受冲击和反复锁紧，表面可通过镀锌、喷塑或发黑处理提高耐蚀性；铝合金则能降低重量，但在销轴孔和锁止接触面处需要考虑衬套或局部强化，避免微动磨损。旋钮、销钉和衬套可采用不锈钢或工程塑料，以防止长期户外使用后锈蚀卡死。建模时应注意不同材料之间的热膨胀差异，虽然自行车工况温度范围有限，但户外淋雨、泥沙进入和冬季低温仍会影响活动件手感。

　　在功能细节上，该结构强调快速定位与可靠锁止的平衡。接头插入基座后，应先由导向面完成初定位，再由锁止块压紧，而不是依靠操作者强行对准销孔。这样的设计能减少盲装难度，也适合在车尾视线受限的位置使用。锁止面不宜采用纯尖角接触，否则在振动下容易压伤接头表面；合理的小平面或圆弧接触可以分散接触应力，并在长期使用后保持稳定的锁紧力。若用于运载多辆自行车的支架，还需要评估整套装置在悬臂载荷下的翻转趋势，安装螺栓数量和底板支撑范围都应随之加强。

　　从维护角度看，快接机构属于频繁操作件，销轴、扭簧或定位珠等小件应在结构上便于检查和更换。模型中可见的外置旋钮和销钉说明设计并未把所有调节结构封死在箱体内部，这对后期排除泥沙、补充润滑和更换磨损件有利。实际装配中，活动部位不宜使用过于粘稠的润滑脂，否则会粘附沙尘形成磨粒；干式润滑或轻脂更适合自行车户外环境。

　　三维建模时，除了完成外观和装配关系，还应重点建立运动极限状态。手柄从开启到闭合的角度、锁止块行程、接头插入深度以及安装孔到最近障碍物的距离，都属于选型时必须读取的边界信息。对于需要把该套件集成到拖车臂、车尾架或自行车运载装置中的设计者来说，这些尺寸比单纯外观更有价值。通过在装配体中模拟接头插入、手柄翻转和锁止销动作，可以提前发现应力集中、操作空间不足以及零件互相碰撞的问题，从而减少样机阶段的反复修改。

　　总体而言，这类快接锁紧固定套件不是孤立的五金件，而是自行车拖挂系统中的安全接口。它的价值在于把原本需要工具和多步操作的连接过程压缩为一次扳动，同时通过自锁、辅助销钉和可调压紧结构维持连接可靠性。优秀的结构设计应在锁紧力、操作手感、外廓尺寸、安装适应性和维护便利性之间取得平衡，使它既能满足日常骑行中的快速拆装，也能承受非铺装路面带来的持续冲击。
