CPU水冷散热用40x40水封冷却块结构

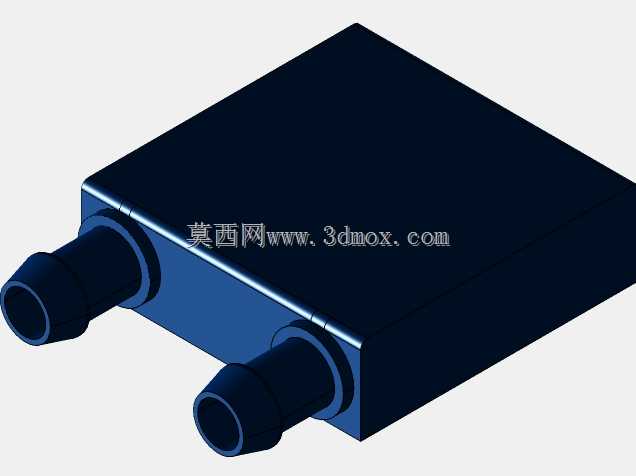

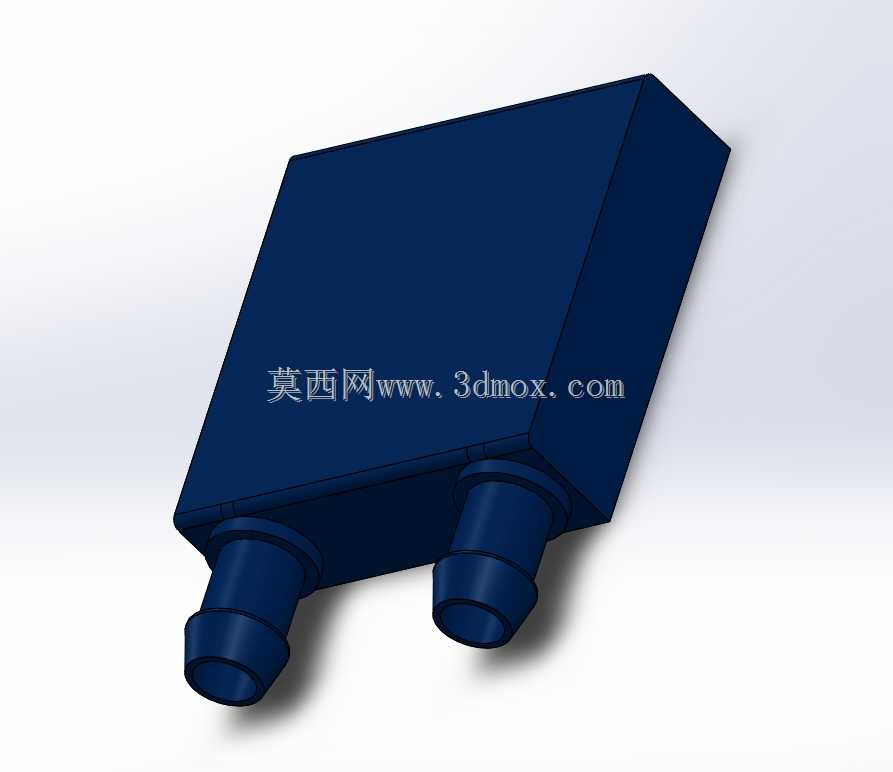

　　该冷却块面向小空间内的液冷换热需求，主体采用近似40×40的方形截面，整体轮廓紧凑，适合在CPU周边、板卡间隙或小型电子设备内部布置。块体两侧伸出两个同向宝塔式接头，接头轴线平行且位于同一安装面附近，便于软管快速插接并形成稳定的进出水流道。接头端部保留阶梯锥度和限位环，可在装配时增加胶管抱紧力，降低受压后松脱、渗漏的概率。

　　从结构功能看，方形本体承担储水、导流和换热界面三重作用。底面可与发热器件表面贴合，配合导热垫或导热硅脂将热量导入块体；内部水流在两接口之间形成连续循环路径，把热量带走。相比开放式风冷，这种封闭水封结构能够在较低噪声下获得更高热流密度承载能力，尤其适合桌面计算设备、小型工控机、嵌入式控制板以及实验台架中的局部冷却。

　　设计时需要同时兼顾流阻、换热面积和安装边界。本体壁厚应满足成型强度与密封要求，过薄会在水压循环下产生变形，过厚则增加重量并降低热响应速度。两接头间距与本体宽度相关，实际布管时要预留手指操作和胶管弯曲半径，避免软管贴近发热元件或与风扇、电容、内存插槽发生干涉。接头方向采用同侧布置，可使管路走向集中，减少机箱内跨线，但在内部流道设计上应避免水流短路，必要时通过隔板、扰流柱或折返腔提升换热均匀性。

　　外形尺寸控制是这类零件的重点。40×40规格能够覆盖常见芯片安装区，同时不会过度侵占主板上方空间；高度方向则由本体厚度和接头外径共同决定，选型时需核对散热器限高、内存马甲高度以及侧板间隙。若用于振动环境，还应在块体边角预留安装孔或卡扣位，使冷却块不仅依靠管路悬挂，而能通过螺钉、扎带或压板获得机械固定。

　　在工程建模过程中，应优先建立本体基准面，再以对称方式定位两个接头，保证接口中心距、管径和拔模斜度一致。对接头根部进行圆角过渡，可减少应力集中；对底面提出平面度要求，有助于降低接触热阻。若采用机加工方式，内部流道需考虑刀具可达性和封堵工艺；若采用3D打印或注塑成型，则需关注壁厚均匀性、支撑去除以及密封面质量。

　　该结构并不追求复杂外观，而是强调可靠连接、紧凑安装和有效换热。它可作为独立水冷头使用，也可并入更大的液冷回路，与水泵、水箱、散热器和软管共同组成冷却系统。在实际选型中，工程师需要根据发热功率、流量、泵压、软管内径和可用安装空间判断其适用性，并在三维装配阶段同步检查管路插拔路径、维护距离和热膨胀余量。
