贝尔动力M系列导轨式电源模块结构

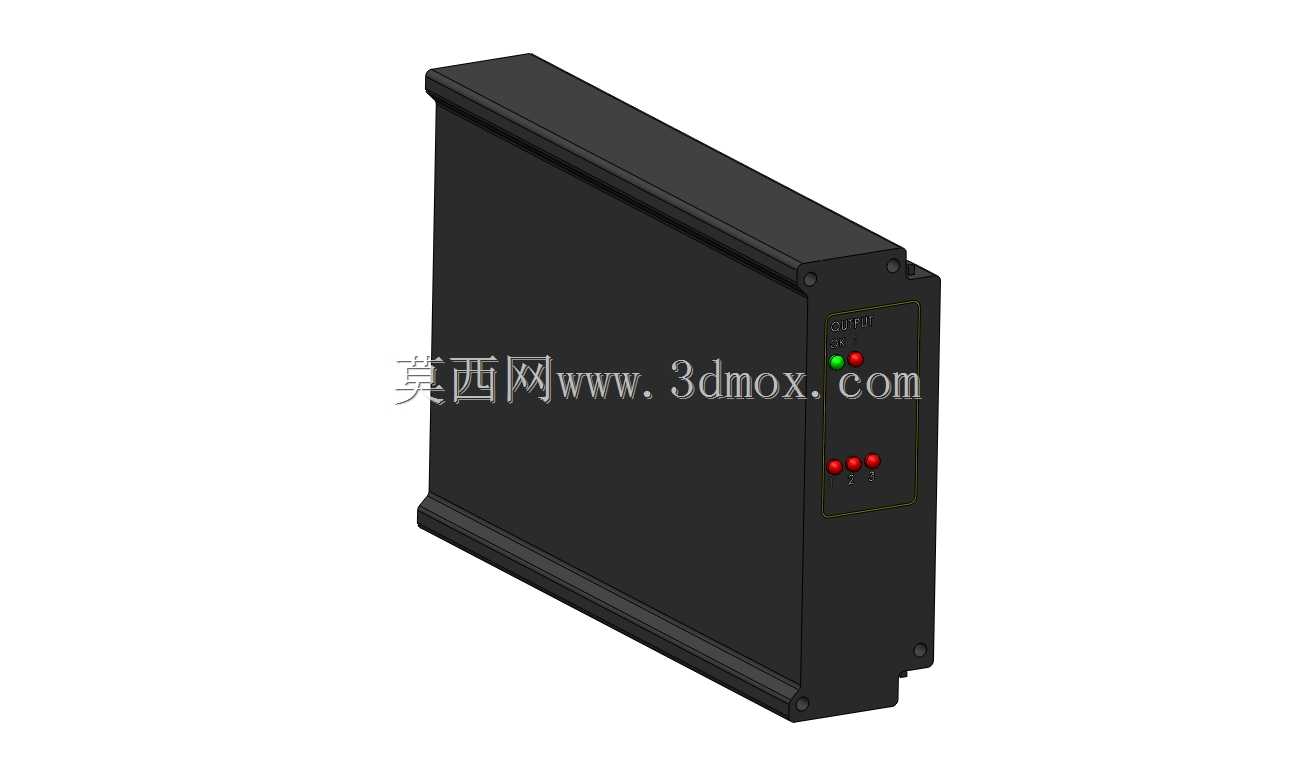

　　该模型呈现的是一款面向工业控制柜内部使用的紧凑型电源转换装置，整体采用黑色封闭式金属壳体，侧面带有明显的DIN导轨安装结构，适合直接卡装在标准电气柜导轨上。设备端面布置有状态指示灯与接口区域，指示灯用于反馈输入、输出及运行状态，接口位置则集中在端侧，便于柜内接线与维护。从结构形态看，这类装置通常承担直流供电、电压转换或电源分配功能，常见于PLC控制系统、传感器供电回路、仪表测量回路以及自动化设备的分布式电源节点。

　　在实际工程场景中，此类模块的价值并不只在于电气参数本身，壳体尺寸、安装方向、接线空间和散热边界同样决定其能否顺利进入设备。模型将壳体拆分为主体外壳、端盖、导轨卡扣和指示灯区域，能够帮助结构工程师在柜体布局阶段提前确认干涉关系。主体为狭长盒体，厚度方向控制较紧，适合并排安装；端盖略微突出，形成接口与指示灯的集中面板；底部导轨槽沿长度方向延伸，使模块在竖直或水平导轨上都能获得稳定支撑。

　　设计思路上，外壳采用平直钣金或型材折弯风格，棱边处理简洁，没有多余装饰，符合工业电源模块强调批量制造和可靠防护的取向。端面上的指示灯开孔位置靠近操作侧，柜门打开后可直接观察；红色与绿色指示灯的分区有助于快速区分电源、故障或运行状态。壳体四周预留的紧固点保证端盖与主体连接牢固，同时在维修时可拆开端盖检查内部电路板、端子或固定件。对于三维建模人员而言，这些细节不仅是外观表达，更是后续生成装配体、检查装配顺序和导出二维安装图的基础。

　　安装边界方面，需要重点关注模块前方的接线弯曲半径、上方与下方的散热间距，以及多模块并排布置时的插拔空间。导轨安装结构虽然节省螺钉，但在深度方向会占用一定柜内空间，若后方线槽或铜排距离过近，容易造成装配困难。模型中壳体底部的卡槽形态可用于校核标准35mm导轨的配合位置，端侧接口区域则应与线槽走向保持一致，避免导线出现急弯。若设备用于高粉尘或油污环境，外壳接缝、指示灯开孔和端盖固定方式还需要结合密封件进一步完善。

　　从设备选型角度看，这类电源模块通常安装在控制柜中部或下部，靠近负载端以缩短直流线路长度。狭长外形有利于在有限柜宽内布置多路电源，但并排密集安装时必须考虑温升叠加，不能单纯按平面占位计算。模型所体现的结构比例可用于前期柜体排布、门板干涉检查、线槽规划以及维护通道评估。对于机械结构工程师，它不是单纯的外观件，而是连接电气设计、柜体装配和现场维护的关键边界模型。

　　在建模表达上，应保留壳体的真实厚度、端盖台阶、导轨卡扣轮廓和指示灯凸台，避免把产品简化成无安装特征的方块。若用于整机数字样机，还需在端侧预留连接器包络体，并在模块周围建立禁止布线区和散热空间。这样，在设计评审阶段就能发现接线困难、指示灯不可见、导轨锁止不可操作等问题，减少样机阶段返工。整体而言，该模型适合用于工业自动化控制柜、传感检测系统、仪表配电单元以及小型设备电源仓的结构布局验证。
