RS PRO黄铜热熔嵌件结构设计

　　这套黄铜插件主要面向塑胶壳体、功能件和3D打印结构中的螺纹连接需求，属于典型的热装/预埋式金属嵌件。实际设备里，ABS、PC、PA、PBT等热塑性材料本身螺纹强度有限，反复拆装后容易滑牙；把铜质嵌件在注塑时预埋、热熔压入或超声波植入后，内部螺纹可以承担螺钉锁紧、面板固定、端盖连接、传感器支架安装等任务，外部环槽和滚压结构则负责与塑料基体形成机械锁合，限制轴向拔出和周向转动。

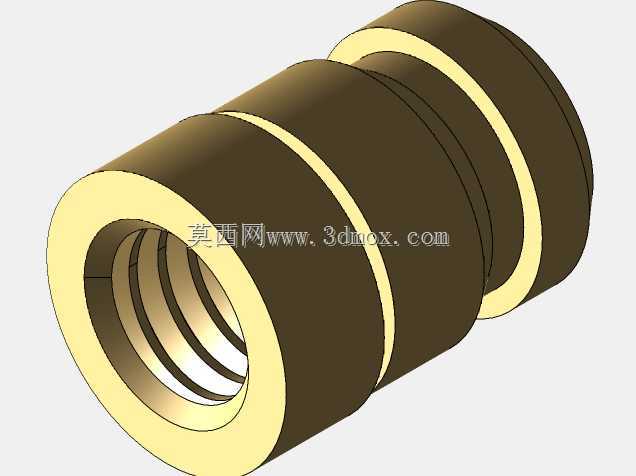

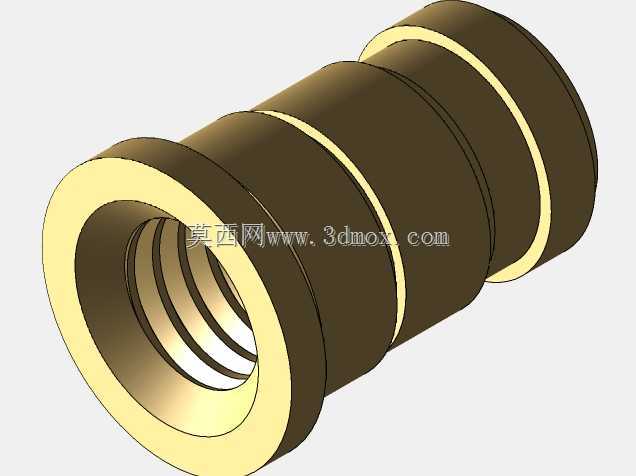

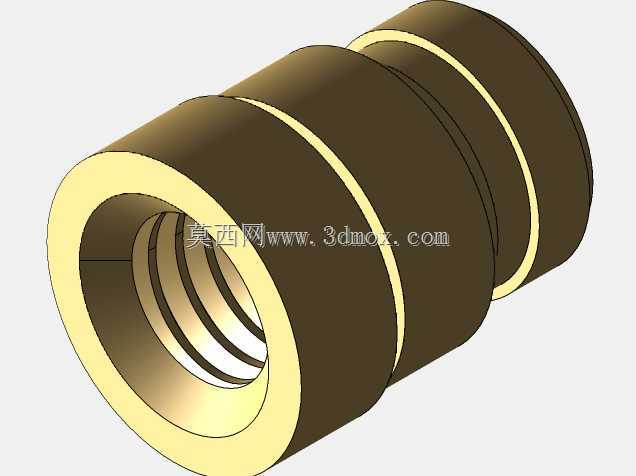

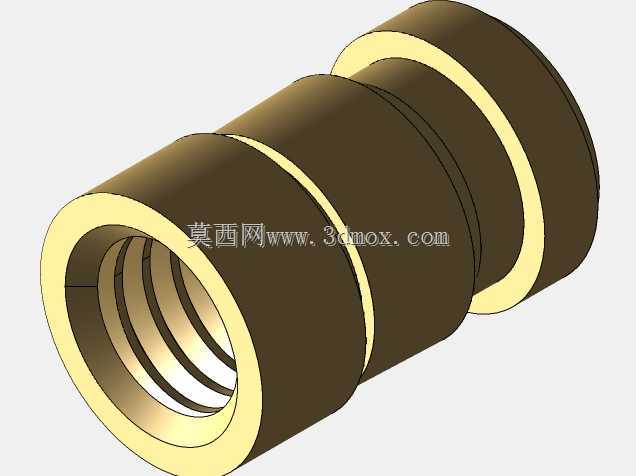

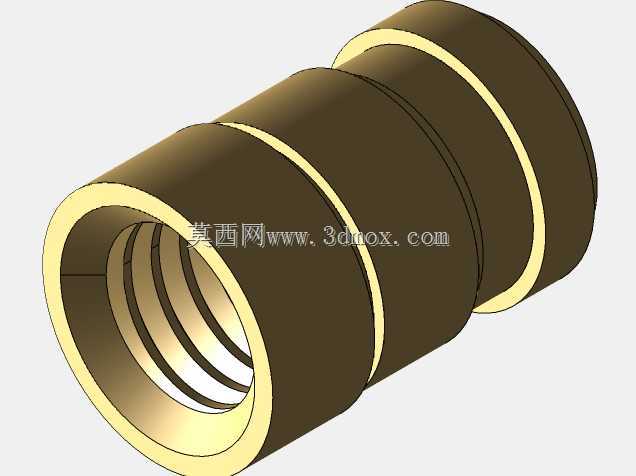

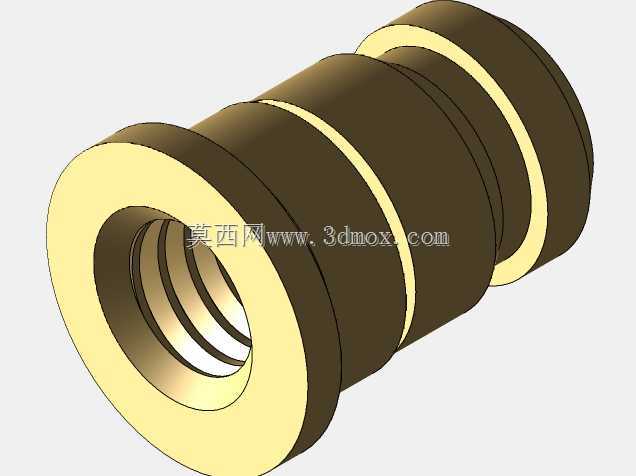

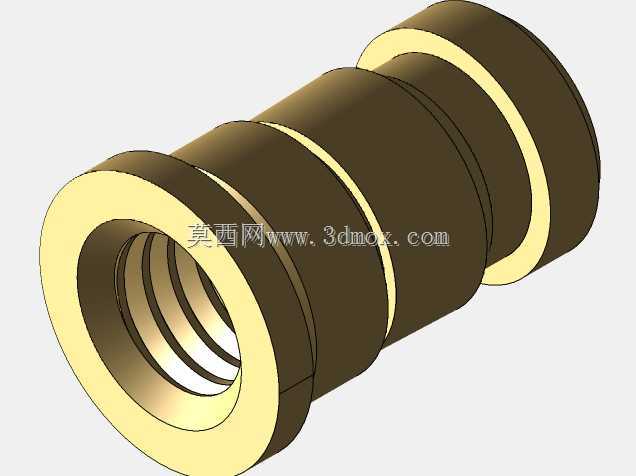

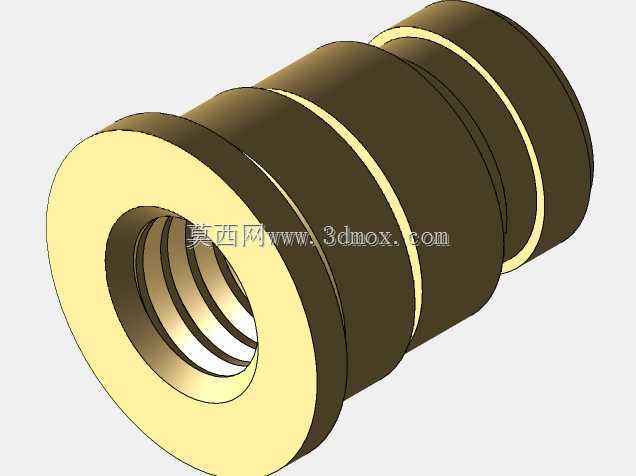

　　建模时不能只画一个带孔铜套，需要把不同长度、不同外径、带法兰与无法兰的规格分开处理。带法兰的型号在端部有明显台阶，安装后法兰面贴住塑料孔口，能够承担更大的轴向压紧力，也能控制嵌件压入深度；无法兰型号更适合外观面要求平整、孔位空间狭窄或两侧都需要埋入的结构。外形上，插件外圆并非光滑圆柱，而是多段环形凹槽与凸筋组合，塑料在熔融或冷却过程中流入槽位，固化后形成连续止退结构。端部倒角和过渡圆角要保留，倒角用于导入安装孔，圆角可减少铜件在压装时对塑料孔壁的刮削，也能降低注塑充模时的局部应力集中。

　　从安装边界看，设计塑胶件时应先确定螺纹规格，再反推嵌件外径、总长和法兰直径。热熔压入孔通常取略小于嵌件有效外径的引导尺寸，使铜件压入时能够软化周边塑料并填充环槽；若采用注塑预埋，则要在模具里设置定位针，穿入内螺纹或中心孔，防止熔体冲击造成偏心。孔周壁厚不能只按外观件经验取值，壁厚过薄时，压装热量和金属冷却收缩会导致表面缩痕、鼓包或开裂；法兰下方还应留出沉台，避免装配螺钉时法兰直接压塌塑料面。对于承受振动的设备，例如手持工具、小型自动化模组、电机端盖和管路附件，建议优先选择带法兰、环槽数量较多的规格，并让螺钉压紧面落在法兰区域，而不是让塑料本体直接承受夹紧力。

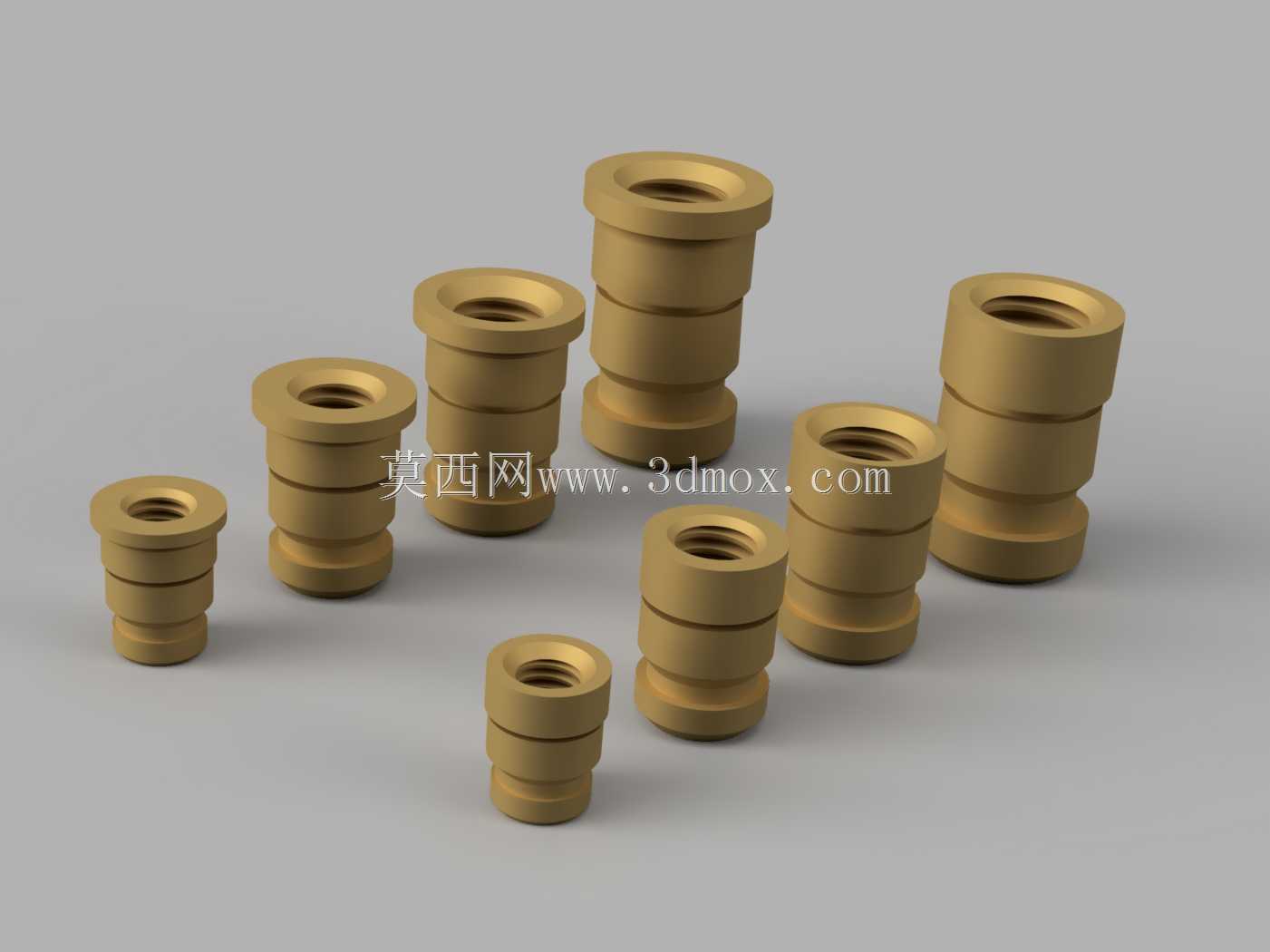

　　三维结构处理中，内螺纹可按真实牙型或简化示意牙表达，但装配校核必须使用螺纹大径、小径和有效旋合长度，不能把光孔当成螺纹孔。外圆沟槽的槽宽、槽深和节距要与安装孔的塑料流动空间对应，槽底圆角不宜过小，否则铜件冷镦或车削加工时刀具负荷大，塑料充填也不充分。多个规格摆放在同一装配图里时，应按长度和外径建立系列化配置，便于选型时核对孔深、法兰容纳空间和螺钉旋入量。

　　这类嵌件在工程中的价值不只是提供一个金属螺纹，而是把可拆卸连接的可靠性转移到铜件上，同时利用塑料完成复杂外形和绝缘。建模阶段若能把压入方向、孔口倒角、法兰沉台、周边壁厚和螺钉头空间一并表达，后续模具、治具和装配工序会少很多返工。对于3D打印件，还应注意塑料层间结合强度低于注塑件，嵌件周边可适当增加孔周凸台，并在打印后趁孔位精度稳定时再热熔植入，以获得更接近量产塑胶件的螺纹寿命。
