三丰数显百分表543-390B结构设计

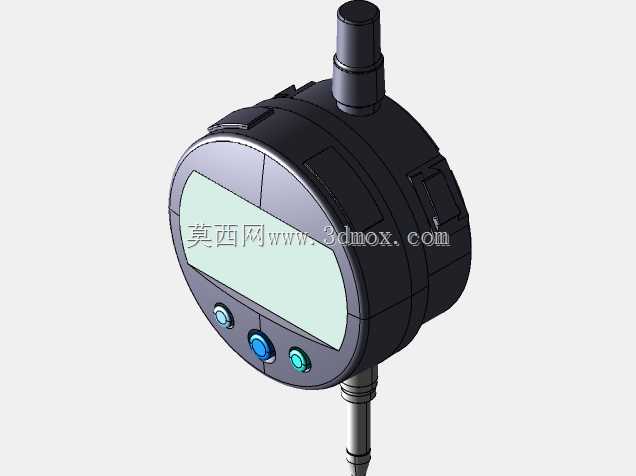

　　这款数显百分表的三维结构围绕现场测量中的读数效率、装夹兼容性与测杆运动稳定性展开，整体采用圆形表头加轴向测杆的经典布局，同时在显示窗口、按键位置和表耳结构上做了更符合手持与台架使用的细化。表头正面的大尺寸液晶屏位于圆形壳体前侧偏上区域，屏幕下方布置三个操作按键，分别承担功能切换、置零与测量模式确认等作用。按键采用凸起式圆形结构，表面带有不同颜色区分，操作者在加工车间或装配工位戴薄手套时也能准确触压，避免误触。壳体侧面保留了平直的夹持配合面，可直接与常规磁性表座支架的夹孔配合，安装时不需要额外转接块。顶部的提帽与测杆同轴，用于提起测头、快速避让工件，也方便在批量检测中进行重复定位。底部测杆沿表头轴线向下伸出，端部为标准测头安装螺纹，

　　可根据被测表面更换平测头、球面测头或异形测针。从结构内部看，测杆的直线运动需要由导向套约束，以减小径向摆动；数显模块将位移信号转换为数字读数，相比传统指针式表盘，能够减少视差并提升判读速度。壳体背部设有电池仓与密封结构，兼顾日常更换电池的便利性和对切削液、粉尘的基本防护。在实际应用中，这类指示表常用于机加工工序中的工件找正、同轴度检查、平面高度差测量、工装夹具定位以及自动化产线的位置复核。将其固定在磁性表座上，可在车床、铣床、磨床或装配台上完成精密位移比对；也可安装在专用测量台架中，对批量零件的高度尺寸进行快速抽检。设计时需要重点控制测杆轴线与壳体夹持面的位置关系，保证装夹后测杆运动方向与被测尺寸方向一致。圆形外壳的直径、

　　厚度以及顶部提帽高度决定了它在狭小空间内的通过性；底部测杆的有效行程、伸出长度和测头连接尺寸则直接影响可测范围与适配能力。表耳或侧夹位置的尺寸需要与常见支架夹持范围匹配，避免出现夹不紧或干涉的问题。屏幕区域的下沉式边框可以保护液晶屏，减少工件碰撞造成的损伤；按键与壳体之间的间隙控制既要保证按压手感，也要防止油污进入。对于三维建模人员而言，建立该模型时应先确定测杆运动轴线，再围绕轴线布置壳体、显示窗、按键、电池仓和顶部提帽；外观曲面与内部电子腔体之间需要预留合理壁厚，加强筋位置应避开显示模块和电池空间。装配关系上，测杆导向套、复位元件、传感器组件与前后壳的定位止口要表达清楚，才能用于后续的干涉检查、支架适配或测量方案验证。整体结构并不追求复杂造型，而是强调在高频测量环境下的可靠握持、清晰读数、稳定装夹和便于维护，这也是精密量具类产品在结构设计中始终优先考虑的核心。
