游标卡尺便携固定挂钩结构设计

　　在机加工巡检、装配工位调试、维修现场测绘以及教学实训场景中，游标卡尺是使用频率极高的通用长度测量器具。实际作业时，操作者经常需要双手完成工件扶持、位置找正、记录读数或切换工具，若卡尺没有可靠的临时放置位置，往往只能随手搁在机床导轨、工件表面、料架边缘或工具箱顶部，既容易因磕碰导致测量面损伤、尺身变形，也可能因滑落造成精度失准，甚至占用本就紧张的操作台面空间。这款卡尺挂钩正是针对这类现场痛点开发的小型量具辅件，核心作用是为标准机械式游标卡尺提供稳定的悬挂与固定支点，让卡尺在非测量状态下可以挂在工位旁的挂板、工具墙、设备侧沿或随身工具带上，缩短取放路径，同时减少尺身与硬物的无规则接触。

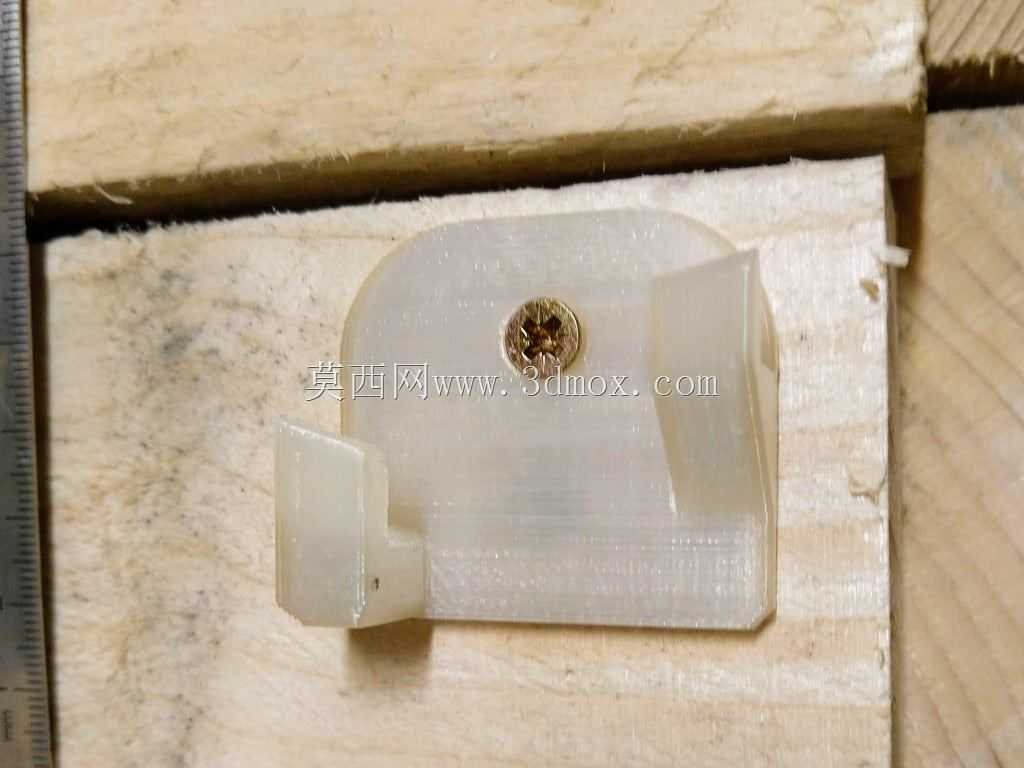

　　从结构形态看，该挂钩采用与卡尺尺身轮廓相匹配的半包络卡位设计，主体受力区贴合卡尺尺框附近的刚性区域，而非夹持游标滑动面或刻线区域，避免长期使用中磨损刻度、影响游标滑动手感。挂钩一侧形成承托槽，可托住卡尺的固定量爪根部或尺框侧面，另一侧设置限位挡边，防止卡尺沿尺身长度方向滑出；整体没有复杂的活动锁紧机构，依靠几何形状形成稳定约束，取放时只需单手将卡尺斜向推入或向上取出即可，操作动作简单，适合在戴劳保手套的工况下使用。

　　设计思路上优先考虑了量具使用中的边界条件。首先是避让测量面，挂钩接触位置集中在尺身侧面与尺框非工作面，不会压伤内外测量爪，也不会干扰深度尺的伸出与收回。其次是控制悬伸受力，挂钩与卡尺的配合重心尽量靠近悬挂点，挂上后尺身保持近似竖直状态，不会因重心偏外而产生明显倾覆力矩，长期悬挂也不易造成尺身弯曲。对于常用的0至150毫米规格机械式游标卡尺，其尺身宽度、厚度以及尺框外形具有较高通用性，该挂钩的卡槽尺寸围绕这一主流规格设定，安装边界紧凑，不需要在卡尺本体上钻孔、粘接或进行破坏性改造，装拆后不会在尺身留下明显压痕。

　　材料与成型方面，这类辅件适合采用具备一定韧性和耐磨性的工程塑料制作，既可以降低与金属尺身接触时的划伤风险，也能通过注塑或3D打印实现小批量快速制作。挂钩背部的挂孔或挂槽需要与常见工位挂板、钉钩、工具架横杆兼容，因此壁厚在满足承重的前提下做了局部加强：卡槽开口边缘设置圆角，避免应力集中；承托底部加厚，以承受卡尺反复取放时的冲击；与尺身接触的内壁保持适当间隙，既保证插拔顺畅，又不会因间隙过大造成卡尺晃动。

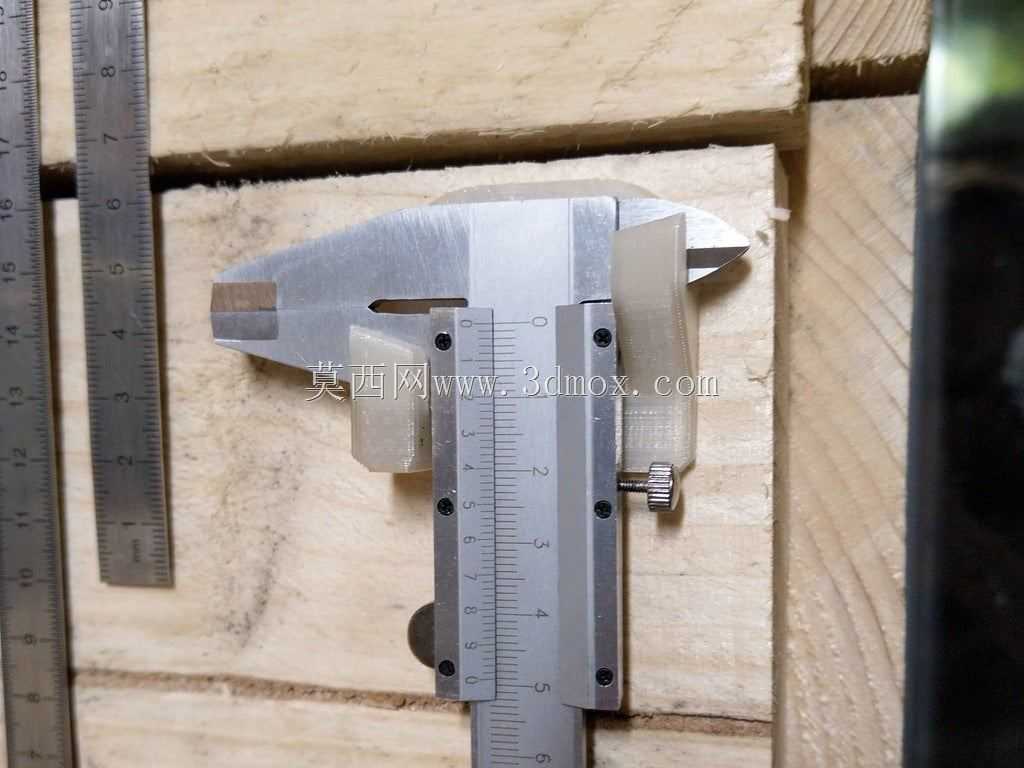

　　在实际工位布置中，该挂钩可安装在机床操作侧的工具板上，用于巡检人员临时放置卡尺；也可固定在维修工具车侧面，使现场测绘时量具始终处于随手可取的位置；在实训车间内，多个挂钩并列布置还能形成量具定置管理位，便于课后归位检查。与直接把卡尺平放在台面上相比，竖直悬挂方式有利于保持尺身清洁，切屑、冷却液、灰尘不易积存在刻度槽和游标缝隙内，擦拭维护也更方便。

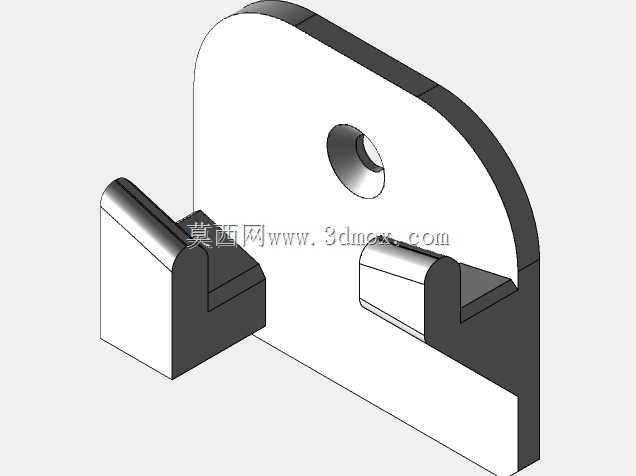

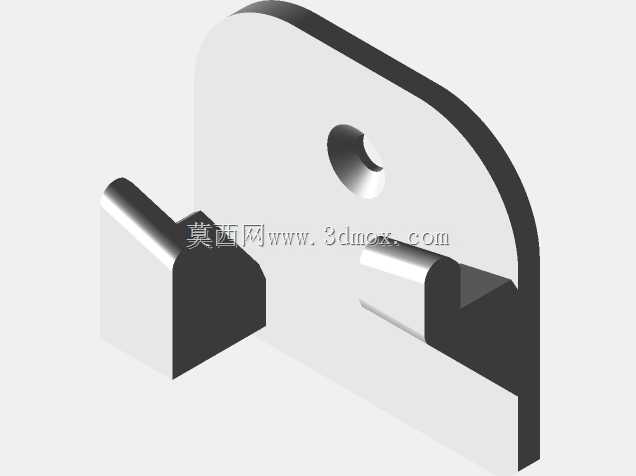

　　结构建模时需要重点处理三组配合关系：一是挂钩卡槽与尺身厚度方向的间隙配合，过紧会导致取放困难，过松则会在移动工具车或挂板时产生异响和窜动；二是承托面与尺框侧面的高度匹配，应让卡尺重量主要落在尺框刚性较强的位置，而不是由薄尺身局部承受；三是背部悬挂点与整体重心的相对位置，需保证挂上后卡尺自然下垂、量爪不与墙面或板件发生碰撞。对于需要定制的工位，还可以在基础挂钩外形上调整挂孔间距、卡槽宽度或增加防脱凸台，以适配不同品牌卡尺尺框的细微差异。

　　这类小辅件虽然不属于测量链中的核心精度部件，却直接影响量具的使用效率和寿命。通过简洁的几何约束、合理的受力布置和无损伤安装方式，它把原本随意放置的卡尺纳入规范的工位管理流程，在机械加工、设备维护、工装调试、质量检验等场景中都具有明确的实用价值。
