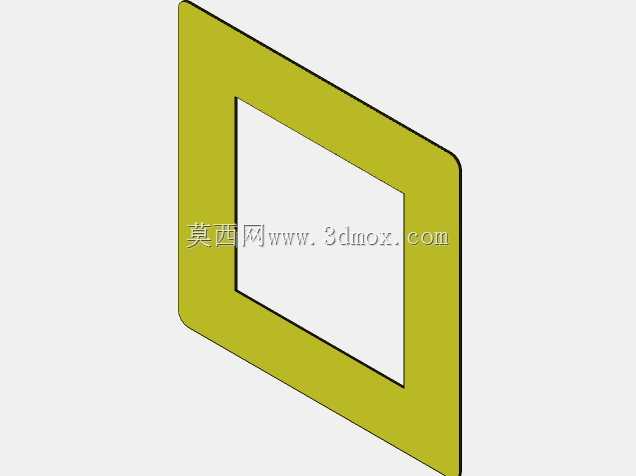

镂空框式多刻度转角测量尺

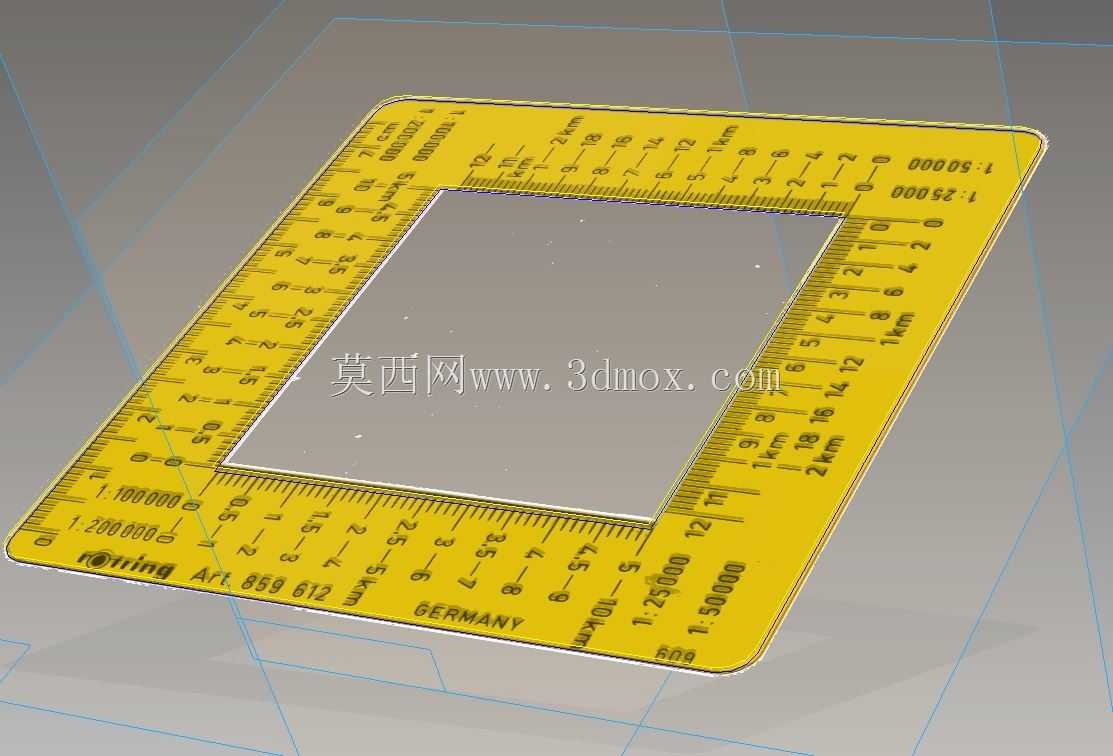

　　这款框式转角尺的核心使用场景集中在狭小空间内的角度校验、平面划线以及短距离尺寸复核，和普通平直钢尺相比，它的中空框体可以直接套过小型工件的凸起部位，在装配现场测量跨凸台的边距时，不需要反复挪动尺身避让干涉结构，操作连贯性更强。尺身四边均布置了不同量程的刻度线，转角处做了圆弧过渡，既避免了尖锐边角在频繁取放时划伤操作人员，也能在贴合工件内角时减少应力集中，降低长期使用后边角磕碰变形的概率。从结构设计逻辑来看，整体采用等厚薄板构型，所有刻度直接成型在尺身表面，没有额外粘贴的刻度层，不会因为车间内的油污侵蚀、摩擦剐蹭出现刻度脱落的问题。中空内框的边缘同样做了平直度校验，既可以作为划线时的导向靠边，

　　也能用来快速检查小型钣金件的折弯边是否存在局部翘曲，一器多用减少了工位上的量具更换频次。实际选型使用时，要重点关注尺身的整体平面度公差，这类薄板尺如果存放不当被重物压弯，会直接导致所有边的测量基准失效，日常工位存放最好采用悬挂方式，避免平放在堆叠的工件下方。它的外轮廓四边分别对应不同的测量量程，转角位置的刻度连续无断点，在测量90度内角的同时，可以直接读取两个邻边的尺寸数值，不需要像使用两把独立直尺那样反复对齐拼合，消除了两把尺对接时的间隙误差。在钳工划线工序中，这款尺的中空结构还能起到避让划线针行程的作用，当需要沿着内框边缘划封闭矩形线时，划线针可以在内框空间内顺畅走完全程，不会被尺身本体阻挡。针对设备维保场景，

　　在拆卸小型机构后复核安装垫片的位置尺寸时，框体可以直接罩住垫片周边的螺栓凸台，直接读取垫片边缘到基准边的距离，不需要拆除周边已经预装的紧固件。尺身边缘的厚度经过控制，既保证了整体刚性不会在手持测量时发生明显挠曲，又能让尺身尽可能贴近被测工件表面，减少视差带来的读数偏差。刻度线的排布采用了长短区分的设计，整刻度线最长，半刻度次之，最小刻度线最短，在车间光线不足的环境下也能快速分辨读数层级，不用凑近尺面反复辨认。和L型角尺相比，它的闭合框结构拥有两个互相垂直的内角与外角基准，既可以测量内角，也可以反过来卡在外凸的直角边上校验垂直度，四个边都能作为测量基准面，使用时不需要刻意区分握持方向。在木质样板加工、塑料件修配等轻载测量场景下，

　　这款尺的轻量化设计也能降低长时间手持操作的疲劳感，整体没有活动部件，不存在长期使用后铰接松动、基准偏移的问题，维护成本极低。建模过程中需要重点保证四个内角的垂直度，以及相对两边的平行度，这两项形位公差直接决定了测量结果的可靠性；刻度的蚀刻深度要保持均匀，过深会削弱尺身的整体结构强度，过浅则容易在长期磨损后变得模糊不清。边缘的倒角处理要控制角度，过大的倒角会让实际测量基准边向内收缩，带来系统性的尺寸偏差，过小则无法去除加工毛刺，影响使用手感与测量贴合度。
