2x4凸点标准拼接积木块结构设计

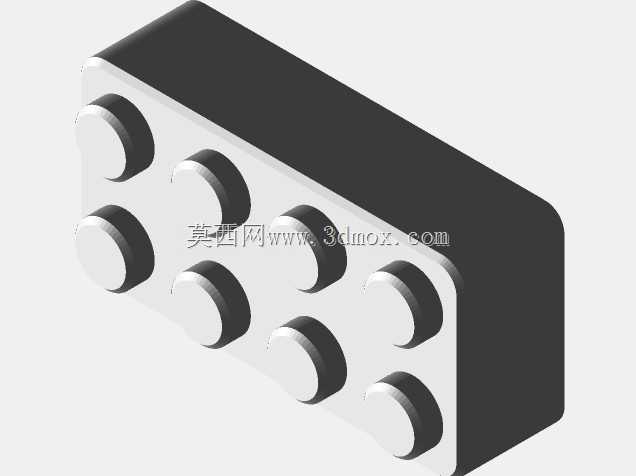

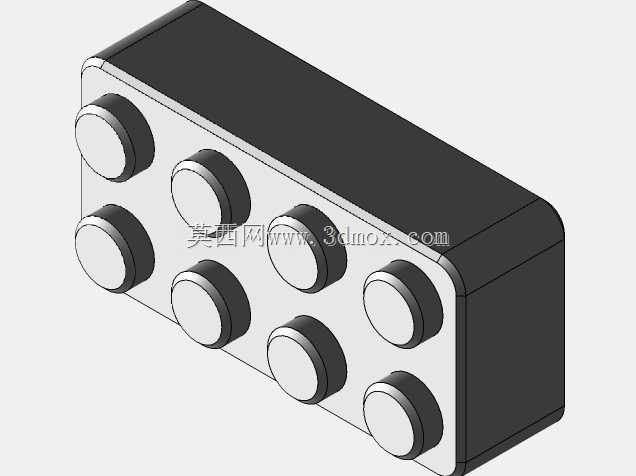

　　该零件为标准2行4列凸点排布的拼接积木块，整体采用长方体基体加顶面圆柱凸台的经典构型，基体顶面共设置8个等距分布的圆柱形凸点，凸点行列间距严格遵循通用拼接积木的模数规范，可与同规格积木块的底面凹槽实现过盈配合，保证拼接后具备足够的静摩擦力，不会在常规把玩、堆叠过程中出现松脱。

　　从结构设计逻辑来看，这类积木块的核心设计目标是实现标准化的可重复拼接，因此所有配合尺寸都围绕统一的拼接模数展开。凸点直径、凸点中心距、凸点高度、基体壁厚都经过长期量产验证，既保证拼接时的插拔手感适中，不会出现过紧导致难以拆卸、或是过松导致连接失效的问题，同时基体内部采用空心结构，在保证整体结构刚性的前提下减少材料用量，降低成型后的收缩变形量，避免实心结构在冷却过程中出现表面缩痕、整体翘曲的缺陷。

　　在实际应用场景中，这类基础积木块是创意搭建体系里的核心基础单元，既可以作为平面铺设的基底件，也可以通过层叠互锁的方式搭建出梁、柱、墙体等不同结构，广泛用于青少年科创教育、机械原理演示、创意原型快速搭建等场景。在工业设计前期的方案验证阶段，工程师也常使用这类标准化积木块快速搭建设备的布局原型，直观验证机构的空间排布、运动干涉情况，相比直接加工金属原型能够大幅缩短方案迭代周期。

　　从安装边界来看，该积木块的长宽尺寸由4个凸点间距加两侧边距确定，高度为标准单层积木块的统一高度，拼接时上下层的重叠区域完全覆盖凸点排布范围，侧向拼接时相邻块的侧边可完全贴合，不存在额外的突出结构。建模过程中需要重点关注凸点与凹槽的配合公差，通常凸点外径会比凹槽内径大0.1-0.2mm，利用塑胶材料的微量弹性变形实现紧配，同时凸点根部需要设置微小的圆角过渡，避免反复插拔过程中出现应力集中导致凸点断裂。基体的四个边角都做了圆角处理，既提升握持手感，也避免锐边造成划伤，同时在注塑成型时能够改善熔体的流动状态，减少边角处的填充缺陷。

　　这类零件的结构看似简单，但所有尺寸都经过了数十年的应用验证，每一处壁厚、拔模斜度、圆角大小都对应量产工艺的实际需求。比如基体侧壁设置的微小拔模斜度，能够保证零件从模具中顺利脱出，不会在侧壁留下顶白、拉伤的痕迹；底面凹槽的加强筋布局，既提升了基体的抗弯折能力，也避免大面积平面出现成型收缩变形。在进行非标自动化设备的料道设计时，这类零件的外形尺寸也是关键输入参数，需要根据其长宽高确定料道宽度、分料机构的行程，保证零件能够有序排序、逐个输送，不会出现卡料、叠料的问题。
