可调节角度球铰式定向支撑支架

项目分类:3D模型 发布时间:2021-09-27 ID:295253
  • 可调节角度球铰式定向支撑支架
  • 可调节角度球铰式定向支撑支架
  • 可调节角度球铰式定向支撑支架
  • 可调节角度球铰式定向支撑支架
  • 可调节角度球铰式定向支撑支架

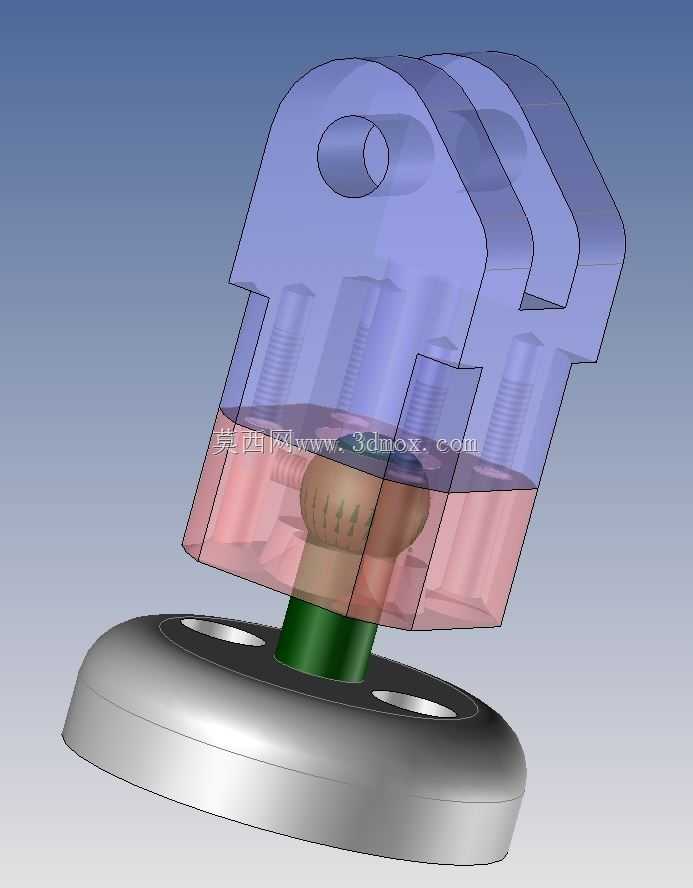

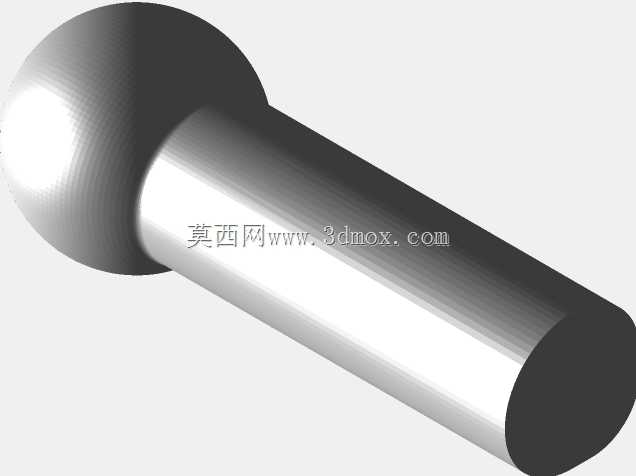

这款可调定向支架的设计初衷,是解决小型工装、检测工位、轻型执行端的姿态固定与角度微调需求,在电子装配工位的小型视觉相机安装、实验室小型检测探头固定、轻型工装的工件托举定位场景中都能适配。从结构拆解来看,底部采用带安装孔的圆盘式底座,三个沉头孔均匀分布在底座法兰面上,安装时可通过内六角螺栓直接固定在型材台面、钢板工作台或者设备机架的安装平面上,底座法兰的厚度经过校核,在承受额定侧向负载时不会出现翘曲变形,安装面的平面度公差控制在0.1mm以内,保证安装后整体的支撑刚性。中间的连接段采用球铰式关节结构,这也是整个支架实现角度调节的核心部分,球头与上部支座的球窝采用小间隙配合,既可以实现水平方向360度回转,也能在俯仰正负45度的范围内任意调整角度,调整到位后通过上部的锁紧结构可以实现球头的完全锁死,锁死后不会出现角度滑移,能够承受一定的振动工况,不会因为设备运行的小幅振动导致支撑角度偏移。上部的支座采用双耳式结构,端部的通孔用来连接被支撑的部件,孔位的公差按照H7级精度设计,配合销轴安装时可以保证连接的同轴度,避免被支撑部件出现卡滞或者偏载。设计过程中优先考虑了调节的便捷性与锁止的可靠性,没有采用复杂的多段连杆结构,而是用单球铰实现全角度调节,减少了活动连接点的数量,也就降低了长期使用后的磨损间隙,整体结构的零件数量少,加工工艺性好,上部支座、球头、底座都可以采用常规的车削、铣削工艺完成加工,不需要特殊的定制刀具,适合小批量加工制作。在安装边界上,底座的外径控制在常规小型支架的适配尺寸,不会占用过多的安装台面空间,上部支座的双耳间距也适配多数小型执行件、检测元件的安装尺寸,不需要额外加工转接板就可以直接安装使用。实际使用时,操作人员只需要先将底座固定在安装平面,松开上部的锁紧结构,将被支撑部件调整到需要的工作角度,再拧动锁紧件完成固定即可,整个调节过程不需要额外的专用工具,单手就可以完成角度调整与锁止操作,在需要频繁更换工位角度的轻型作业场景中,能够大幅减少调整辅助时间,提升工位的作业效率。结构的受力路径经过优化,负载从上部被支撑件传递到双耳支座,再通过球头传递到底部底座,最终分散到安装平面上,没有应力集中的薄弱截面,在额定负载下长期使用也不会出现结构变形或者断裂的问题。
