瓦利埃H130C精密传动执行组件结构

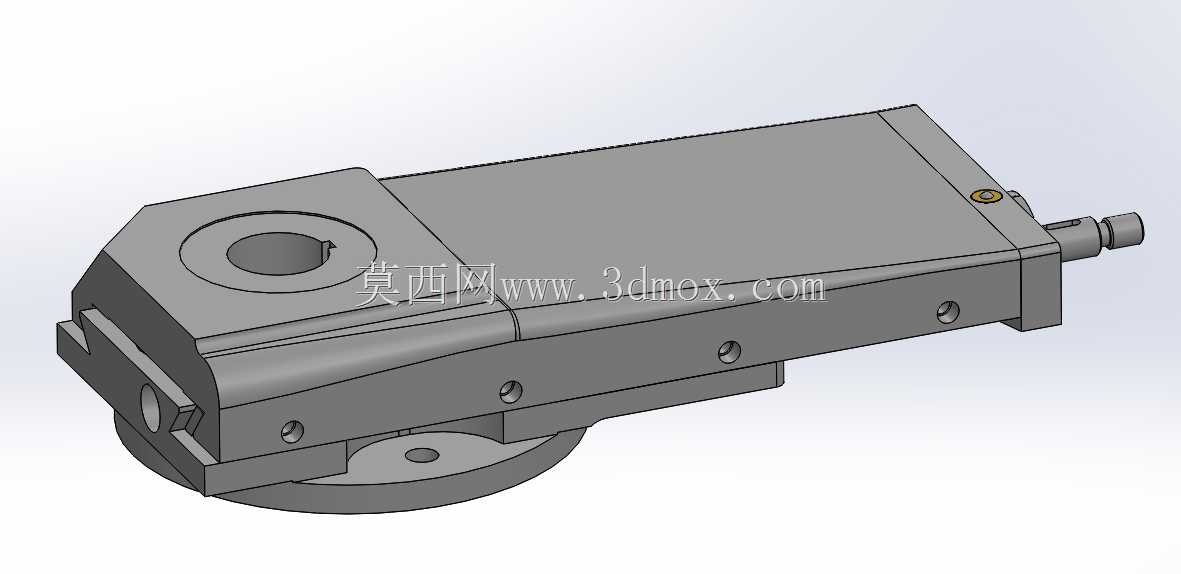

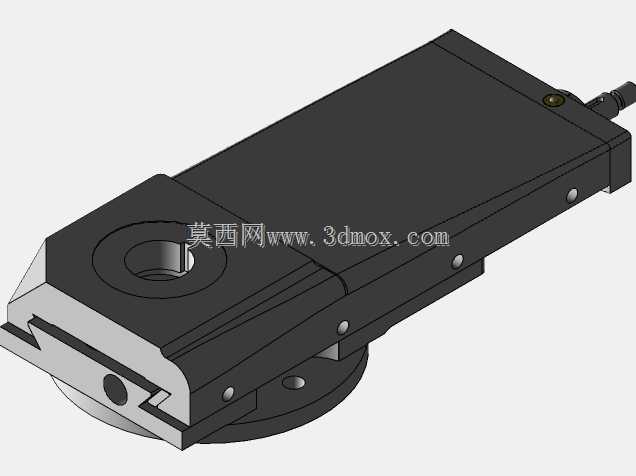

　　侧端伸出的轴段用于连接动力源，顶面的环形孔位为输出端的安装接口。这种布局的优势在于动力输入与动作输出呈垂直交错排布，能够适配设备内部横向走动力、纵向出执行动作的空间走向，不需要额外增加转角传动件来改变动力方向，减少了额外传动环节带来的间隙累积与效率损耗。底部的圆形法兰并非单纯的定位结构，法兰端面上预留的多个沉孔可直接与设备基板完成锁附，法兰自身的圆柱止口与基板上的定位孔配合，能够快速确定组件的安装同轴度，装配时不需要反复打表找正，只要止口完全落入定位孔，再锁紧紧固螺钉即可完成基准定位，大幅缩短产线装配与后期维护更换的对位时间。主体侧面分布的多个螺纹孔，一方面用于壳体合箱后的锁紧，保证内部啮合腔体的密封性与刚性，在自动化产线的工位执行端、小型工装的进给单元以及检测设备的定位模块中，这类紧凑型传动执行组件往往承担着把旋转输入转化为精准直线或摆动输出的核心作用。不同于大负载重型减速机，H130C的设计取向偏向小空间内的稳定动作输出，常见于电子装配工位的压头驱动、轻工包装设备的拨叉动作、实验仪器的试样夹持以及小型检测台的进给调节场景。这类场景对部件的安装空间敏感度远高于重载冗余设计，要求组件在有限的设备内腔里完成动力输入、减速增扭、动作输出的全部链路，同时还要保证长期运行下的回程间隙可控，不会因为反复启停出现定位漂移。从结构布局来看，该组件采用长条形主体搭配底部圆形安装法兰的构型，主体内部容纳减速啮合副与输出导向结构，

　　另一方面也可作为外部限位开关、位置传感器的安装基点，不需要额外在设备上焊接或加工支架来固定检测元件。在实际选型匹配时，首先要确认的是安装边界的尺寸干涉问题。该组件的长条形主体沿轴向延伸，选型时需要在设备内部预留出主体长度方向的安装空间，同时要在侧端输入轴位置留出动力源连接或联轴器安装的操作空间，顶面输出端则要根据执行末端的运动行程预留足够的避让空间，避免输出动作时与周边护罩、管线发生碰撞。底部圆形法兰的止口直径与安装孔分布圆尺寸是安装匹配的核心参数，基板上的定位孔加工公差需要与止口公差形成过渡配合，既不能过紧导致装配时无法压入，也不能过松造成安装后组件出现径向窜动。输入轴的轴径与键槽尺寸需要与所选联轴器或同步带轮的内孔规格匹配，若轴端需要安装锁紧螺母，还要预留对应的扳手操作空间。顶面输出接口的孔径与孔深决定了可连接的执行末端规格，连接销的剪切强度需要匹配组件的最大输出扭矩，避免满负载动作时连接销出现剪切断裂。设计思路上，该组件没有采用复杂的多级行星减速结构，而是选择更适配小空间的紧凑减速构型，在保证输出扭矩满足工位需求的前提下，尽可能压缩壳体的整体厚度与宽度。壳体的分型面沿主体长度方向布置，既方便内部零件的加工与装配，也能保证合箱后腔体的同轴度，减少加工过程中的复杂工序。输出端的环形接口采用内嵌式设计，让执行末端的连接部分沉入壳体顶面，降低整个组件加末端后的总高度，适配设备内部低矮的安装空间。壳体表面的多个工艺孔除了装配锁紧作用外，

　　部分孔位还可作为注油或排气通道，方便后期维护时补充润滑脂，不需要完全拆解组件即可完成润滑保养。在功能特性层面，这类组件的核心价值在于稳定的动作传递与较小的回程间隙。内部啮合副经过精度匹配后，正反向切换时的空程量能够控制在小范围之内，对于需要频繁正反转的定位工位来说，能够有效减少重复定位误差。壳体采用刚性较好的金属材质加工，合箱后整体形变量小，即使在满负载输出时，壳体也不会因为内部啮合反力出现明显的张开变形，保证啮合副始终处于合理的啮合间隙范围内。组件的动力输入端可适配多种驱动源，既可以连接步进电机完成开环定位动作，也可以搭配伺服电机实现闭环的高精度位置控制，还能通过手轮连接实现手动微调，适配不同自动化程度的设备需求。

　　在实际工况运行中，这类组件通常安装在设备内部靠近执行端的位置，不需要额外的防护结构，壳体自身的结构强度即可抵御车间内的轻微粉尘与切削液飞溅。若用于有腐蚀性气体的环境，还可在壳体表面做阳极氧化或镀镍处理，提升部件的环境耐受能力。对于结构设计从业者来说，在进行设备布局时，可以将这类组件作为标准动力单元直接调用，不需要从零开始设计内部减速结构，只需要根据工位的负载、行程、安装空间要求匹配对应规格，再完成周边连接结构的设计即可，能够大幅缩短整机的开发周期。在三维建模过程中，需要重点还原各配合面的公差关系、安装孔的位置度以及运动部件的行程范围，确保在虚拟装配阶段就能排查出潜在的干涉问题，避免实际加工装配后出现无法安装或动作卡滞的情况。
