瓦利埃H130C长杆式手动锁紧操作机构

　　该套长杆式手动操作机构常见于需要远距离施力、在受限空间内完成锁紧或切换动作的工装夹具、专用设备及机床附件中。操作者通过端部带黑色握球的弯柄施加扭矩，端部圆盘座内的回转构件将转动转化为轴向推进或卡爪收放，三根平行长杆则把动力传递至远端执行端，使人员可在远离高温区、运动干涉区或模具合模区的位置完成安全操作。

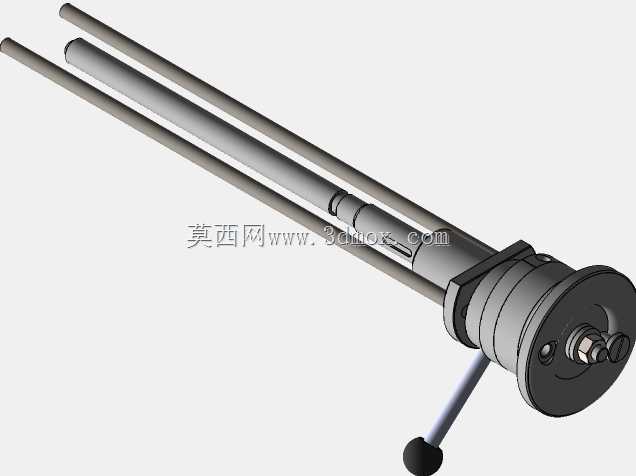

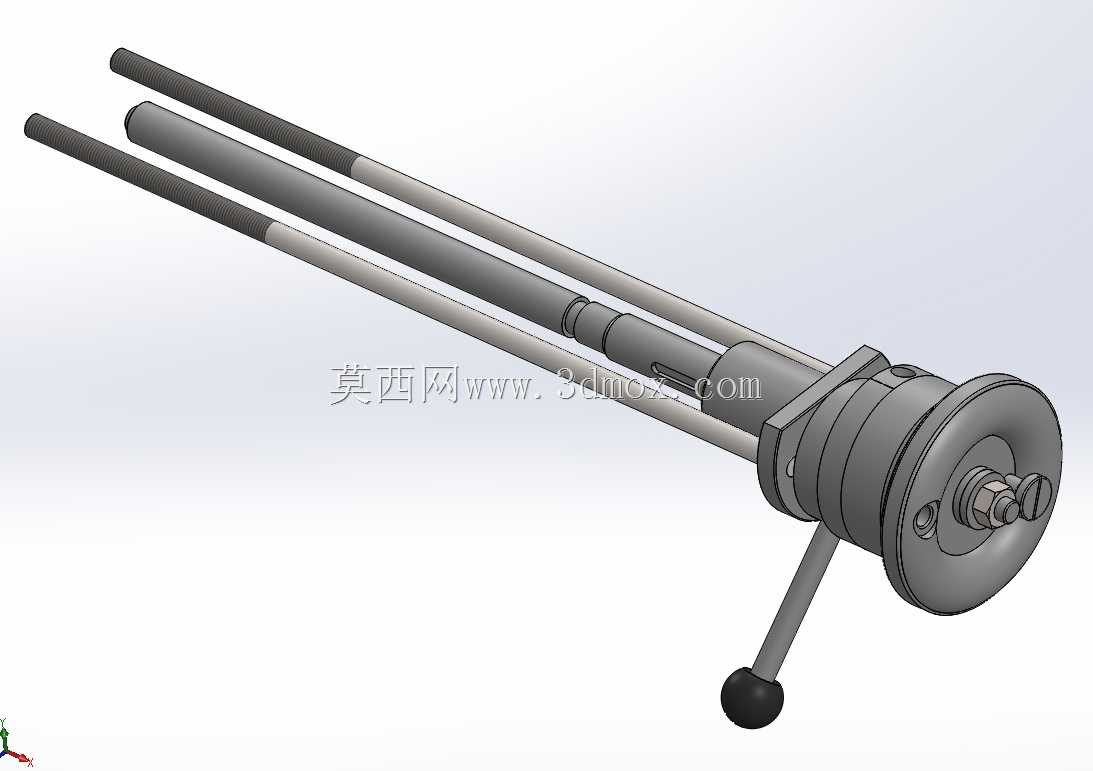

　　从结构组成看，模型完整呈现了安装法兰盘、主轴套、三根导向传力杆、端部限位接头以及侧置操纵手柄的装配关系。圆盘形基座承担主要安装定位功能，盘面预留的紧固孔可直接固定在设备壁板或支架上，中心回转体与手柄之间通过销轴连接，扳动手柄时内部凸轮或螺旋副产生轴向位移；三根长杆沿周向均布，既作为传动拉杆，也兼作远端执行模块的导向支撑，杆身分段设置的衬套与台阶用于控制行程并防止偏摆。

　　设计思路上，这种布置优先解决了操作位与执行位分离的工程需求。在焊接工装、热处理夹具、大型模具侧向抽芯或流水线挡停机构中，直接在作用点设置手柄往往受空间、温度或安全防护限制，采用长杆联动后，操作力可沿设备轮廓绕行传递。基座处的圆盘结构提供了较大的支承刚度，能承受手柄反复扳动产生的倾覆力矩；手柄末端球头则符合人工握持习惯，便于快速施加切向力，同时在行程终点形成明确的到位手感。

　　外形尺寸与安装边界方面，整体沿杆身方向呈细长悬臂形态，三根长杆构成的包络直径决定了穿过设备护板或框架时所需的开孔范围，安装时需在基座法兰背面预留贴合平面，并保证法兰孔位与设备基体螺孔对齐。手柄向下扳动的摆动空间必须在设计阶段纳入运动包络检查，避免与周边管线、护罩或相邻工位发生碰撞。长杆远端连接的执行件虽未在本模型中完全展开，但其接口尺寸与杆端螺纹/销孔形式直接决定了可适配的卡爪、压头或拨叉规格。

　　在实际选型与建模校核中，工程师需要重点关注几处配合关系：基座内回转副与杆端接头的同轴度，会直接影响三杆同步运动精度；长杆的长径比偏大，受压时存在失稳风险，因此传力路径中应尽量让杆承受拉力而非压力，或在中段增加导向支撑。手柄销轴处属于反复冲击受力部位，建模时需单独标注耐磨衬套与润滑空间，法兰与机体之间则建议设置定位销以承受横向剪切。

　　三维结构层面，该模型可用于验证手动操作行程是否满足夹紧余量、模拟手柄在不同角度下的操作可达性，以及检查长杆穿过设备腔体时的间隙。对从事工装设计、非标自动化和专机改造的人员而言，这类机构提供了一种结构直观、维护简便的手动联动方案，可在气动、液压驱动不适用或需要人工微调的场合作为基础模块，再依据实际负载重新核算杆径、销轴直径和法兰厚度。
