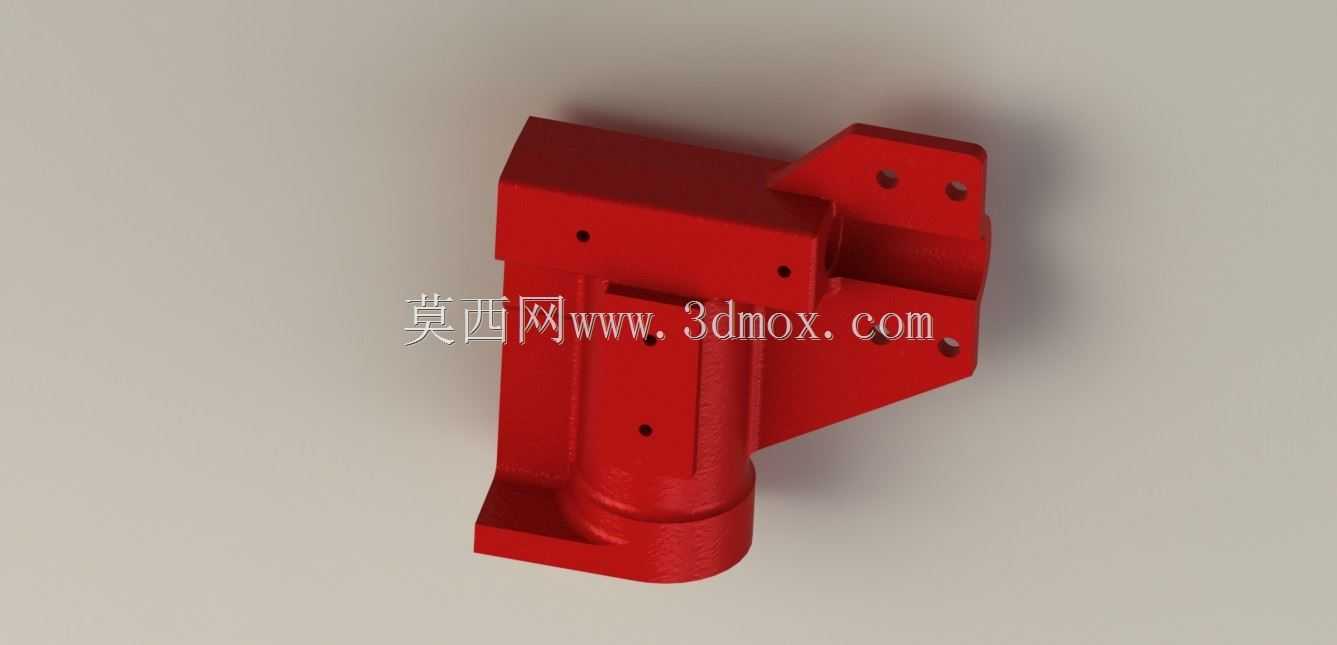

红色立式支撑连接座结构设计

　　该立式支撑连接座多用于自动化产线侧边检测工位、小型物料翻转机构以及轻工包装设备的执行端安装场景，承担传感器、导向杆或小型气动元件的承载与定位功能。构件主体采用立式柱体加侧翼安装板的组合结构，下部圆柱段可插入配套基座孔内实现径向定位，上部块状主体用于容纳被支撑件的安装接口，两侧伸出的带孔翼板则通过紧固件与设备机架贴合固定，形成稳定的三角受力支撑。从实际受力角度看，柱体根部做了加厚过渡，可降低悬臂载荷带来的应力集中；翼板上的孔位按对称布局布置，既方便装配时快速找正，也能在承受侧向冲击时将载荷均匀分散到连接面。设计过程中优先保证安装基准的一致性：圆柱段轴线与翼板安装面的垂直度需要严格控制，否则上部搭载的检测元件会出现指向偏差，

　　直接影响产线检测数据的稳定性。侧翼板上的多个安装孔预留了一定的位置调节余量，现场调试时可沿长槽方向小幅调整构件整体高度或角度，适配不同规格工件的检测距离要求。构件表面的红色涂装一方面用于车间内的视觉识别，方便运维人员快速定位关键支撑点位，另一方面也能在普通车间环境下起到基础防锈作用。外形边界方面，下部圆柱外径决定了基座配合孔的加工尺寸，柱体插入深度需满足轴向定位要求，避免运行中出现窜动；上部主体的宽度与高度限制了周边管线的布置空间，布线时需在构件后侧预留弯折半径，防止线缆与运动部件发生干涉。侧翼安装板的外伸尺寸经过权衡，过长会降低整体刚性，过短则无法布置足够的紧固件，当前结构在保证连接强度的同时控制了整体占用空间。在三维建模阶段，

　　柱体与翼板的交接处均设置了铸造或机加工圆角，避免锐边造成应力集中，也符合实际加工工艺要求。安装面上的孔位深度需匹配所选螺栓规格，过深会削弱构件壁厚，过浅则无法保证足够的螺纹啮合长度。该类支撑座虽然属于设备中的小型基础构件，但其形位公差直接影响上部执行元件的工作精度，选型时需结合实际载荷大小、安装空间以及被支撑件的重量综合评估，必要时可在柱体内部增加减重孔以降低整体重量，同时保留足够的壁厚满足刚性需求。现场装配时，应先将下部圆柱插入基座完成初定位，再交替拧紧两侧翼板的紧固件，防止单侧压紧导致构件倾斜；设备长期运行后还需定期检查连接面是否存在松动，尤其在有振动的工位上，可配合防松垫圈提升连接可靠性。
