珀耳帖热电制冷模组结构设计

　　在小空间温控、电子器件散热和实验台恒温夹持等场景中，压缩机制冷往往受限于体积、振动和管路布置，而珀耳帖热电模组能够以固态方式实现冷面吸热、热面排热。该模型呈现的是一台集成散热风扇的方形热电制冷单元，主体由黑色壳体、前端轴流风机、底部安装基座以及内部热电片与换热结构组成，适合用于需要快速建立局部温差的紧凑型设备。

　　从实际用途看，这类模组常见于小型恒温箱、激光器件冷却、分析仪器样品台、医疗检测模块以及工业控制柜内的局部降温。它不需要制冷剂循环，也没有复杂的机械运动部件，通电后即可在两侧形成温度梯度；配合温度传感器和闭环控制，能够把目标面维持在设定区间。相比单纯贴装热电片，集成风扇的版本更强调热端换热能力，因为热电片的制冷效率高度依赖热端温度，热端若不能及时把热量带走，冷面温度会迅速抬升，甚至出现反向热传导。

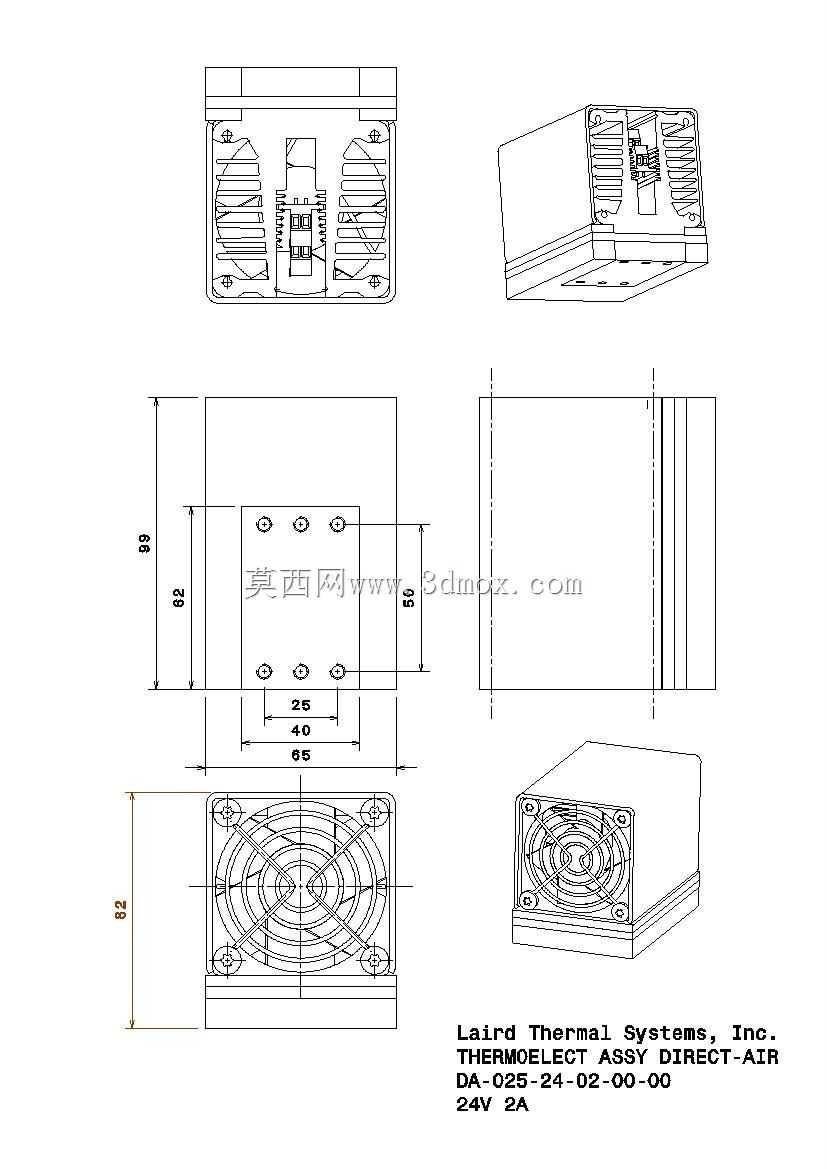

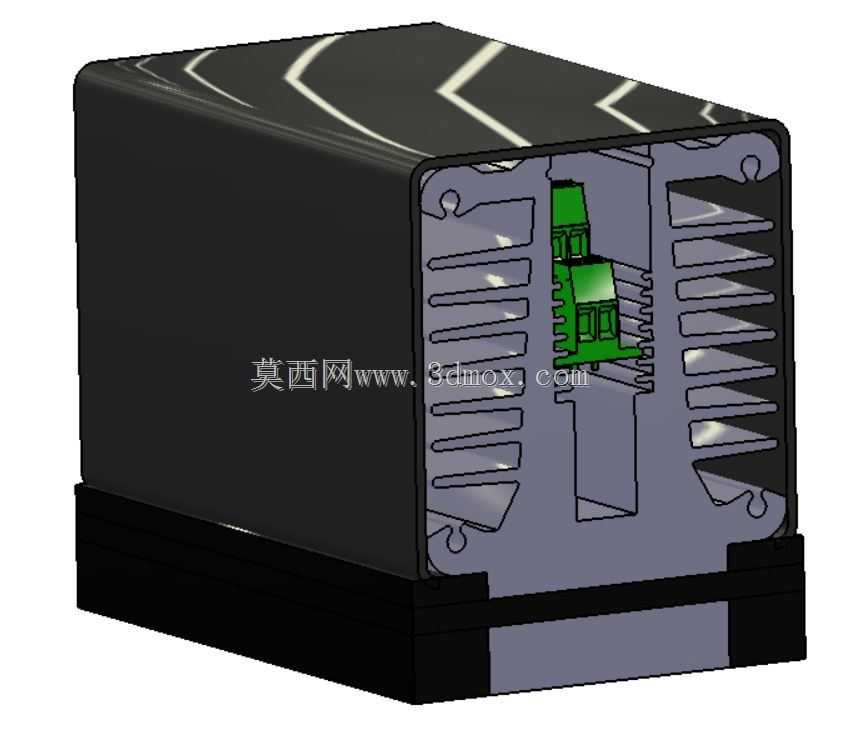

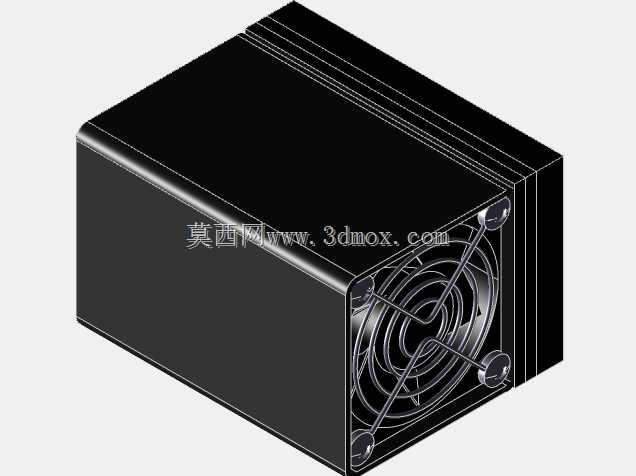

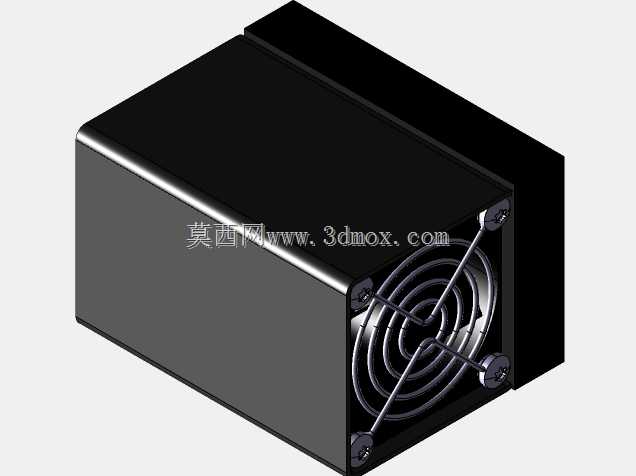

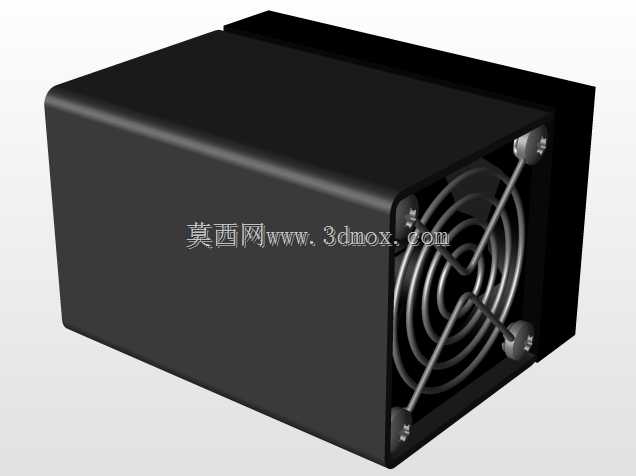

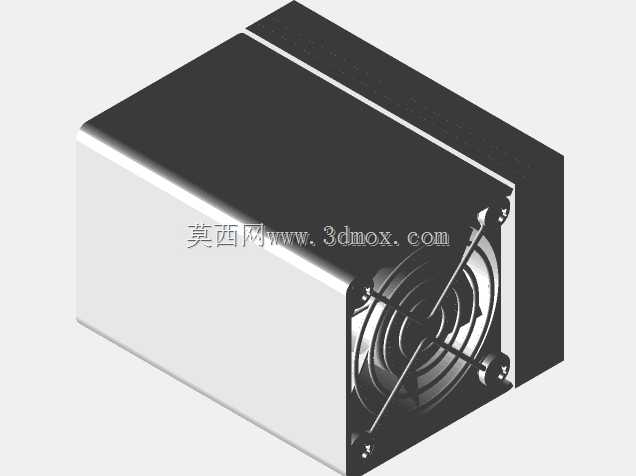

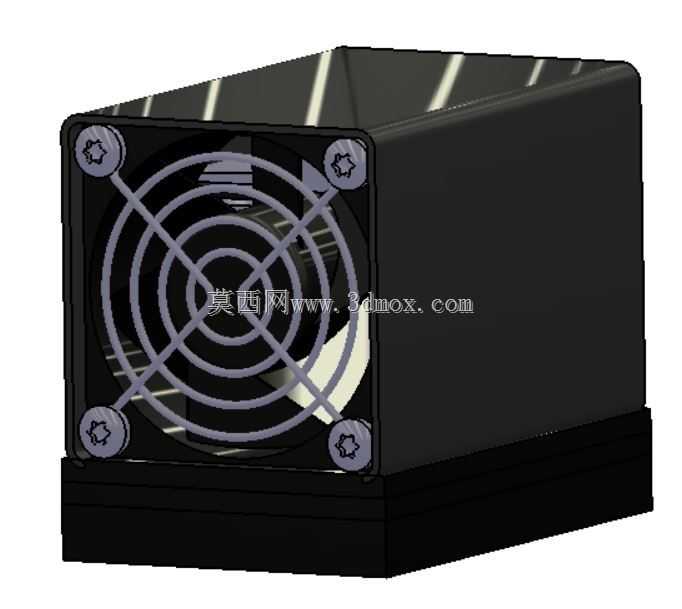

　　该结构在设计上把风道、风扇固定和热电片压紧位置统一纳入方形壳体。前端可见四枚螺钉将风扇护网与风机固定在壳体上，护网采用同心圆加辐条形式，既保护扇叶，又尽量减少进风遮挡。壳体侧面为封闭立面，可降低侧向漏风，使气流更集中地穿过内部换热鳍片。底部基座略宽于主体，形成稳定支撑面，也为螺钉固定或贴合安装预留边界。对于结构工程师而言，这种外形意味着在整机布局时不仅要留出模组本体空间，还要在前方保留进风距离，在后方或侧方考虑热风排出路径，避免热空气在柜内短路循环。

　　建模时需要重点处理几个配合关系。其一是风扇与壳体的安装孔位，四孔分布应与风机规格一致，孔位公差要考虑螺钉穿过和面板装配；其二是热电片的夹持平面，冷面与热端散热器之间需要均匀压紧，压力不均会导致接触热阻增大，严重时还可能损伤陶瓷片；其三是底部基座与被冷却面的贴合边界，若用于直接冷却平台，安装面平面度和隔热垫位置会直接影响冷量损失。模型中壳体棱角、风扇护网、螺钉头和底部台阶均有明确表达，可用于干涉检查、安装空间确认以及外协加工沟通。

　　外形边界方面，该模组呈近似立方体布局，前端风扇占据主要迎风面积，底部凸台决定了整机最低安装面。选型时不能只看标称电压和功率，还要核算供电能力、热端风量、环境温度以及目标冷负荷。24V供电条件下，模组电流和发热量较大，电源导线线径、接插件容量以及风扇供电都应同步校核。若设备长期连续运行，还需在热电片与散热器之间填充导热界面材料，并在冷端周围设置隔热圈，减少空气中的水汽凝结和自然漏热。

　　在装配逻辑上，可将该单元理解为“冷端接触面—热电片—热端散热器—风机—外壳”的堆叠。外壳承担防护、风道约束和外观统一作用；底部基座承担定位和载荷传递；风扇则负责强制对流。三维设计时，壳体内部应给热电片导线、保温材料和温度采样线留出走线槽，避免装配时被散热鳍片或螺钉压伤。若用于潮湿环境，还要进一步考虑凝露导流和绝缘距离，因为冷面达到露点以下时，附近金属件可能产生水珠。

　　对于设备集成人员，这一模型的价值在于能够直接在数字样机中验证安装方向。风扇进风面不宜紧贴墙板或管路，底部冷端也不能无隔热地连接到大热容机架；否则制冷量会被额外热负荷抵消。较合理的方式是让模组热端排风通向设备外部，冷端通过均热板或铜块连接到被冷却对象，并在周围使用低导热材料形成热隔离。若多台模组并排使用，还要避免前一台排出的热风被后一台吸入，造成整体散热效率下降。

　　从维护角度看，前端滤网或护网需要定期清灰，因为灰尘堵塞鳍片后会显著提高风阻。模型中螺钉外露的固定方式有利于拆解，但在量产设计中可根据防护等级增加密封圈、压线板和端子固定结构。总体而言，该热电模组模型完整表达了风扇、壳体、散热单元和安装基座之间的空间关系，既适合作为小型温控设备的选型参考，也可作为进一步细化热电制冷系统结构的基础。
