标致306乘用车辆手动换挡操纵杆

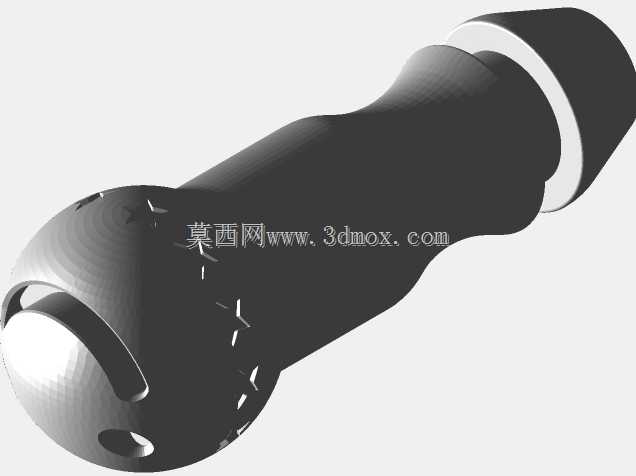

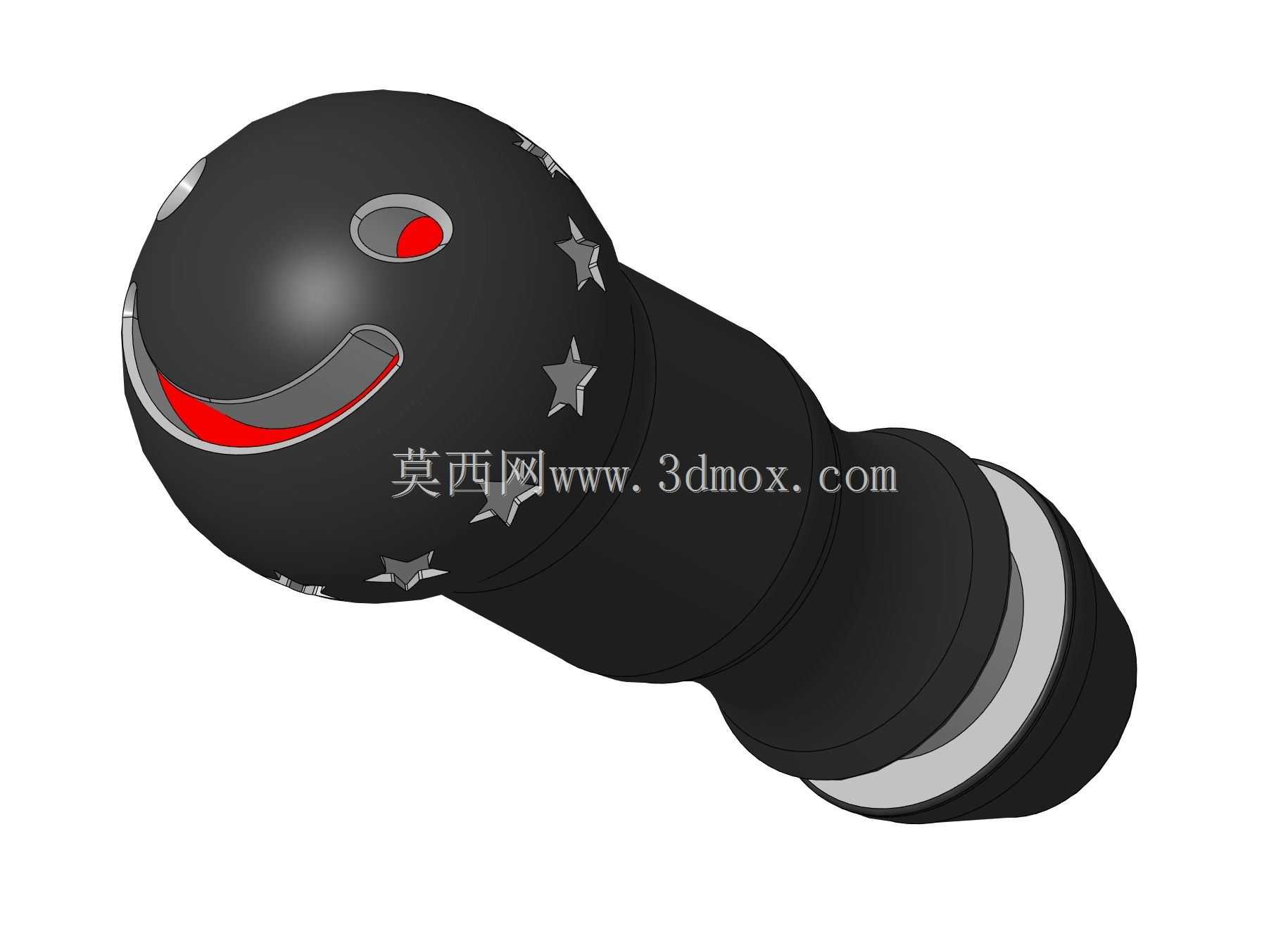

　　手动换挡操纵杆位于驾驶舱中控通道与座椅之间，是驾驶员与传动系统之间最直接的机械交互界面。该件针对标致306车型开发，既要承担选挡、换挡过程中的反复扳动载荷，又要在握持手感、外观造型和中控内饰协调性之间取得平衡。杆体上部采用贴合手掌弧度的收腰造型，掌心接触区饱满，指根位置自然内收，长时间握持不易产生局部压痕；顶端保留挡位标识安装平面，周边过渡圆润，避免在快速换挡时划伤手部。下部连接段设置环形定位台阶，用于与防尘罩、衬套及换挡机构座面配合，台阶直径差形成轴向限位，可控制装配深度并防止杆体在频繁换向时出现窜动。

　　从结构功能看，换挡杆并非单纯的装饰手柄。其内部需要与换挡拉杆或拉索机构连接，下端球头或连接孔承担推、拉、横向摆动的复合载荷；在一挡到二挡、三挡到四挡等跨挡位操作中，杆体承受明显的弯矩，因此外形在视觉上虽呈流线型，内部壁厚与加强区域仍需围绕受力路径布置。握持区表面的凹凸特征一方面增加摩擦力，使驾驶员在颠簸路面或手心微汗时仍能稳定操作，另一方面也作为造型语言，与老款经济型轿车偏实用的内饰风格相统一。靠近底端的凸缘用于压住防尘套，使织物或皮革护套在杆体摆动时保持张紧，既阻挡灰尘进入下方换挡机构，也减少护套与杆身之间的异常摩擦。

　　设计这类零件时，通常先确定人机硬点。以驾驶员坐姿H点为基准，换挡杆球心到方向盘下缘、仪表板下部及副座椅侧的距离都要满足手臂自然弯曲的操作范围，避免肘部与座椅扶手或空调面板干涉。杆身高度不能过低，否则换挡时手腕需要过度下探；也不能过高，否则会影响中控按键操作并在视觉上显得突兀。该模型的曲面从顶端向下逐渐收窄再扩至底座，正是在握持直径、外观比例和下方安装空间之间折中的结果。数字建模中需重点检查G1以上连续过渡，尤其是手握区与底座台阶交界处，若曲面不光顺，注塑或包覆后容易出现阴影、缩痕和手感突变。

　　安装边界方面，下端连接特征需与车型换挡支座的销轴、球碗或卡簧结构匹配；底座外径决定防尘罩开口尺寸，而杆身摆动角度又决定护套需要预留的变形量。在整车装配状态下，换挡杆在各挡位极限位置均不能与中控面板、手刹拉杆或座椅侧护板发生碰擦，因此需要在数模中校核整个选换挡轨迹包络。若用于售后改装，还需考虑与原车衬套磨损后的间隙补偿，连接段公差不宜过松，否则会造成挡位模糊；过紧则会导致低温下换挡沉重。

　　在实际维修与改装场景中，这类换挡杆常因橡胶老化、表面磨损、球头松旷或事故损坏而更换。三维数据可用于检查与原车底座的互换性，也可用于加工定制包覆件或金属内芯。对结构设计人员而言，模型不仅要还原外观曲面，更要体现载荷传递、装配限位和人机操作之间的工程约束；对选型人员而言，则可据此判断手柄高度、连接方式和摆动空间是否适配目标车型的中控通道。
