枪械适配横向皮卡汀尼导轨结构

　　该横向皮卡汀尼导轨座主要用于枪械战术附件拓展场景，可在枪械护木、机匣侧面等原有安装位上，提供标准皮卡汀尼接口，用来加装战术灯、激光指示器、小型瞄准具等外挂设备，解决原生接口不足、附件安装方向受限的问题，在民用射击运动、战术训练装备改装中较为常见。

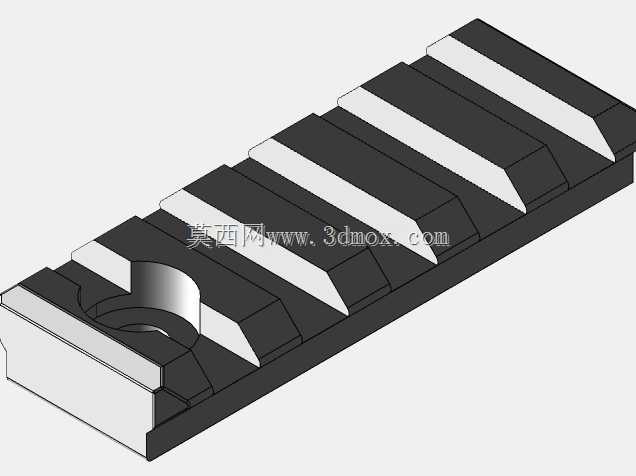

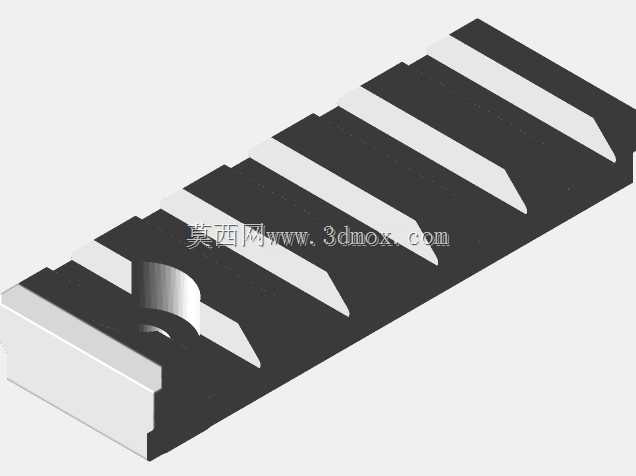

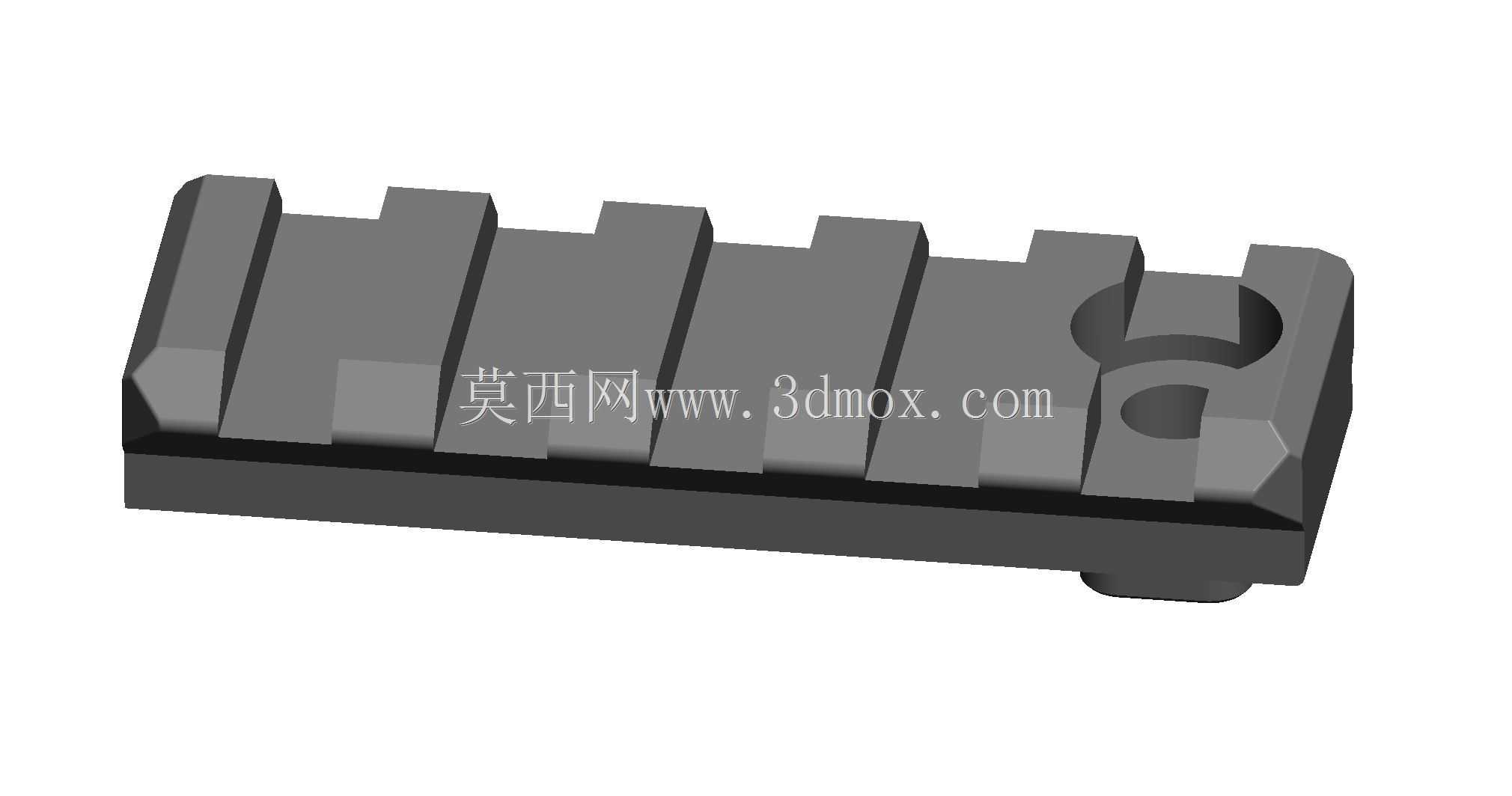

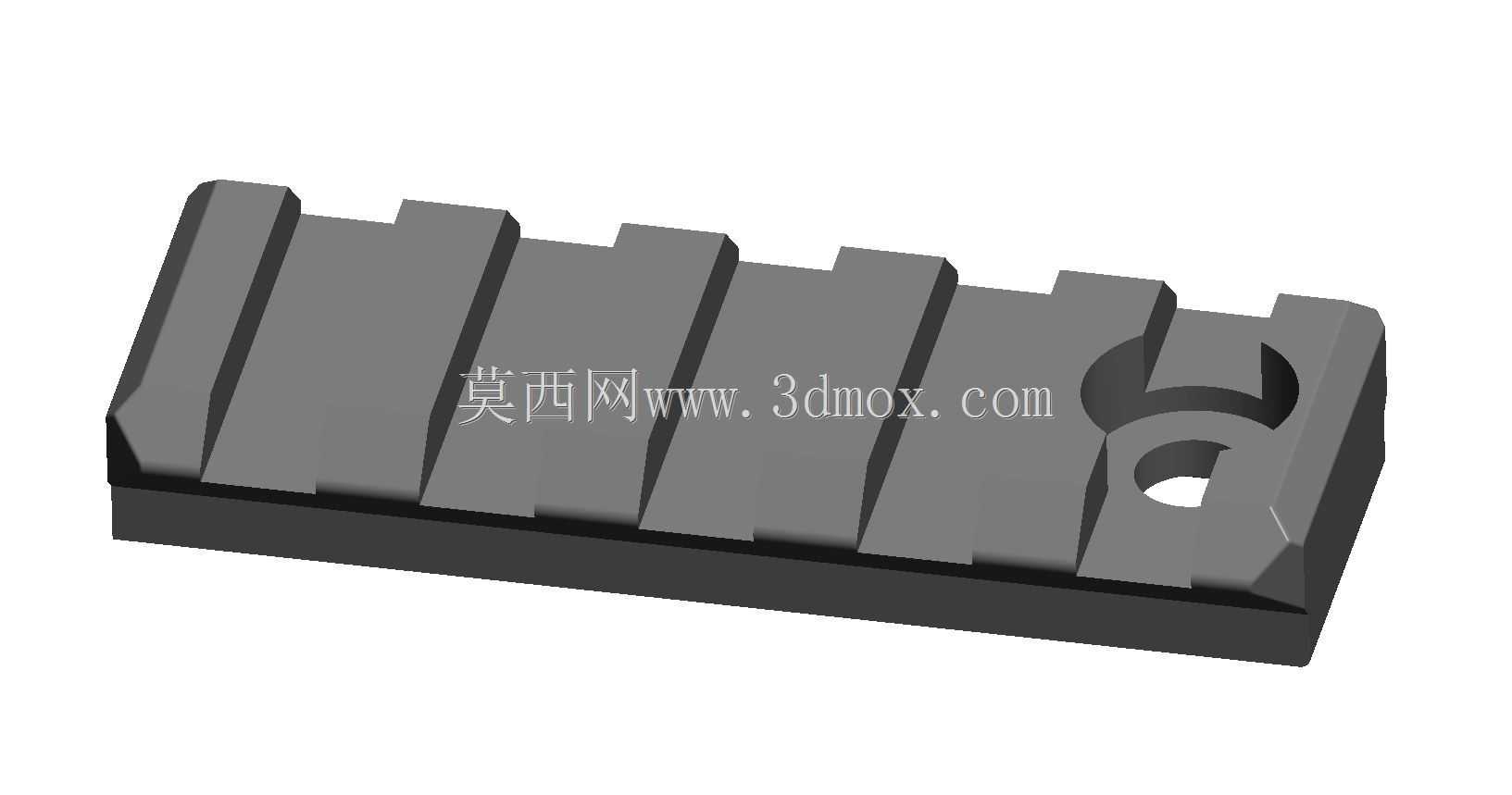

　　从实际功能来看，零件主体为长条块状结构，上表面加工出连续等距的皮卡汀尼标准齿槽，齿形尺寸、槽宽、节距均符合通用战术附件安装规范，能够兼容市面上绝大多数标准皮卡汀尼夹具，附件装入后可通过齿槽实现周向止转，配合夹具锁紧螺钉即可完成固定，可承受射击过程中的往复冲击，避免附件出现移位、松动。导轨一端集成一体式安装座，座体上加工出沉头螺钉过孔，用于穿入M5规格内六角带帽螺钉，将整个导轨座锁紧固定在枪械对应安装平面上；沉孔设计可让螺钉帽完全沉入座体内部，不会突出导轨上表面，避免干涉附件的滑入与装夹，同时保持安装面平整，减少突出钩挂。

　　设计过程中首先要保证接口的互换性，所有齿形轮廓、相邻齿间距、导轨总宽都严格参照皮卡汀尼导轨标准取值，建模时先绘制单齿截面草图，通过阵列命令生成全部齿段，再对两端齿形做倒角过渡，既消除锐边避免划伤，也能引导附件夹具快速对位。安装座部分需要匹配枪械侧面对应孔位，螺钉过孔直径略大于M5螺钉外径，预留微小装配余量，补偿加工带来的位置误差，保证螺钉可以顺利穿入；座体与导轨主体衔接处做圆角加强处理，分散射击时的冲击应力，避免直角位置在反复冲击下产生裂纹。零件整体厚度控制在较低水平，安装后不会过多突出枪械侧面，握持时不会产生明显的硌手感，同时整体长度覆盖五段标准齿位，可满足多数小型战术附件的夹持长度需求，不会因为过长额外增加不必要的重量。

　　安装边界方面，该导轨座要求贴合的安装平面平面度不低于0.1mm，装配前需要清理安装面的油污、碎屑，保证座体底面完全贴合；M5螺钉锁紧时需在枪械对应螺纹孔完好的前提下，按规定扭矩拧紧，避免扭矩过大损伤枪械本体螺纹，也防止锁紧不足导致导轨在射击后坐力下偏移。导轨左右两侧轮廓对称，安装时无需区分正反方向，可直接适配左右侧相同的安装孔位，降低改装时的选配难度。零件底部为完整平面，无多余凸起，可稳定贴附在平整的枪械护木或机匣侧面，不会出现局部悬空导致的受力不均。建模过程中对所有锐边均做了0.3-0.5mm的倒角处理，既符合实际加工工艺要求，也避免使用过程中划伤操作人员或装具。整个零件结构简洁，没有冗余特征，在保证结构强度、接口标准的前提下尽可能去除多余材料，控制整体重量，降低加装后对枪械整体重心的影响。
