卡特本田750四缸F1离合器端盖结构

项目分类:汽车 发布时间:2022-03-28 ID:589256
  • 卡特本田750四缸F1离合器端盖结构
  • 卡特本田750四缸F1离合器端盖结构
  • 卡特本田750四缸F1离合器端盖结构

  该零件对应摩托车或赛车动力总成外侧的离合器腔封盖,主要用于封闭曲轴箱侧腔,形成离合器总成的容纳空间,并在外侧承担安装定位、密封挡油、局部加强以及外部附件连接的作用。从结构形态看,它不是一块简单的平板盖板,而是带有较深成型腔的薄壁壳体,内部需要避让离合器鼓、摩擦片组、分离机构以及部分旋转件,因此腔体深度、内壁弧度和局部凸台高度都必须与动力总成内部运动包络严格匹配。

  在实际装车状态下,这类端盖通常通过一圈周布螺栓固定在曲轴箱结合面上,结合面需要承受机油密封压力,所以平面度、螺栓孔分布以及局部压紧刚度非常关键。模型外缘可以看到多个带凸台的安装耳位,这些位置并非均匀布置,而是随箱体内部筋位、轴承座和油路位置进行对应设计。每个螺栓孔周围都做了局部加厚,目的是在拧紧时分散压应力,避免薄壁区域出现凹陷、微裂或密封面变形。对于高速发动机而言,端盖长期处于振动、热循环和油压波动环境中,局部刚度不足会直接导致渗油、螺栓松动甚至壳体疲劳开裂。

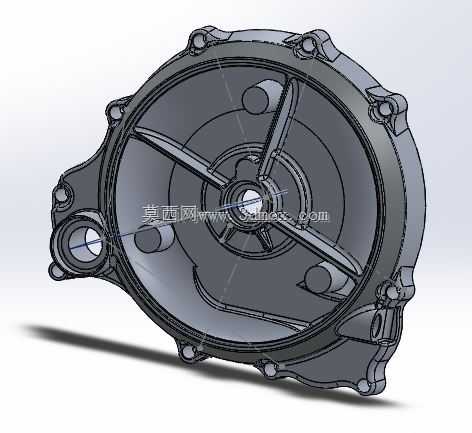

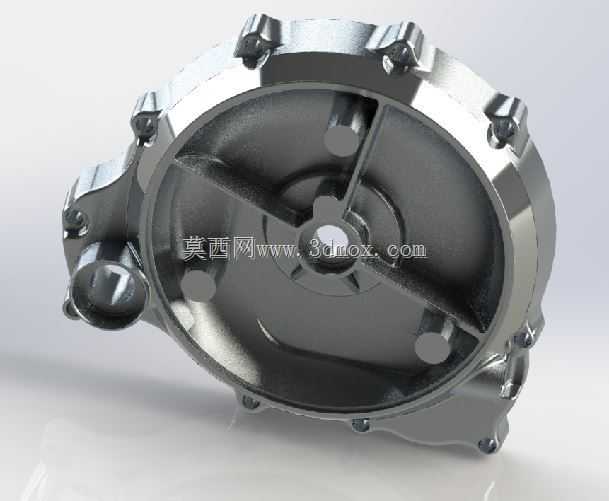

  从内部结构看,腔体内设置了若干径向加强筋和中心环形支撑。这些筋条一方面提高盖板抗振和抗冲击能力,另一方面在不显著增加壁厚的前提下提升整体模态,降低发动机运转时的薄壁辐射噪声。中心区域的环形结构与离合器或轴承定位区域相呼应,能够在装配时提供辅助对中边界,限制相关部件在径向的偏移。腔内还可见多个柱状凸台和沉位,它们对应内部紧固件、限位块或油路避让空间,设计时必须结合装配顺序逐层校核,否则会出现工具无法进入、螺栓头干涉或离合器旋转时刮蹭内壁的问题。

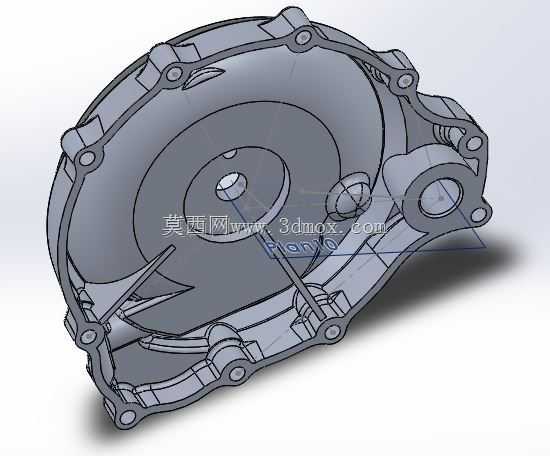

  外侧轮廓采用非圆异形造型,这主要由发动机侧部布置空间决定。端盖一侧带有明显的轴孔或检查孔凸台,通常用于离合器调节、分离机构穿出或油位观察;该凸台外圆加厚并带有独立安装边,说明其周边需要承受附加载荷或密封要求。外缘多个异形凸耳并非单纯为了造型,而是与车架、线束、护板或周边附件的安装边界相互协调。在整车布局中,发动机侧盖往往处于摔车时容易接触地面的位置,因此外轮廓的突出部位通常会被设计成可承受轻微撞击的厚实区域,而较薄区域则尽量藏在车架或保护件之后。

  进行三维建模时,首先要确定的是与箱体贴合的基准面。该面决定了所有腔体深度、螺栓孔方向和密封带宽度。周布孔位不能只按圆周均布处理,而应依据箱体螺纹孔位置逐一建立,并检查每个孔位的有效壁厚、扳手空间以及与内部筋条的连接关系。腔体曲面需要围绕离合器旋转包络建立,内壁与运动件之间应保留均匀的安全间隙,同时避免出现过大的无用空腔,因为多余空间不仅增加壳体体积,也会降低局部刚性。

  壁厚设计应遵循压铸或铸造工艺的基本规律。主体壁厚宜保持相对均匀,在螺栓凸台、轴承支撑、孔座和加强筋交接处需要平缓过渡,防止金属堆积形成缩孔,也要避免截面突变造成应力集中。模型中多处圆角并非装饰特征,而是改善熔体充型、分散应力和提高疲劳寿命的必要结构。若后续采用压铸生产,还需在深腔位置考虑拔模方向,侧壁、筋条和孔柱都应保留一致的拔模斜度,否则成型后脱模困难,容易拉伤表面或导致顶出变形。

  安装边界方面,端盖的总厚度由腔体深度和外侧凸台高度共同决定,外缘最大轮廓则受限于车架内侧空间和护板覆盖范围。设计时不能只看单件外形,还要把离合器总成、螺栓、垫片、密封件以及邻近排气管、线束插头、换挡机构等部件放入同一装配环境中进行干涉检查。尤其是侧置孔座和突出耳位,它们往往是整车装配中最先发生冲突的部位。若端盖需要在售后维修中频繁拆装,螺栓孔周边还应具备足够的重复压紧能力,密封面宽度也要兼顾垫片承压和机加工可行性。

  从功能集成角度看,该端盖同时承担密封、防护、支撑、降噪和附件安装等多重任务。它的设计重点不在复杂曲面外观,而在内部避让、周向连接刚度、密封可靠性以及工艺成型性之间取得平衡。对结构设计人员而言,建立这类模型时应先锁定装配基准和运动包络,再展开壳体、筋位、凸台和孔系,最后结合制造工艺修正圆角、拔模和壁厚;对设备选型或维修人员而言,则可通过该模型直观判断螺栓分布、拆装方向、易干涉区域以及外部附件的安装空间。
