六角头半螺纹金属紧固螺钉结构设计

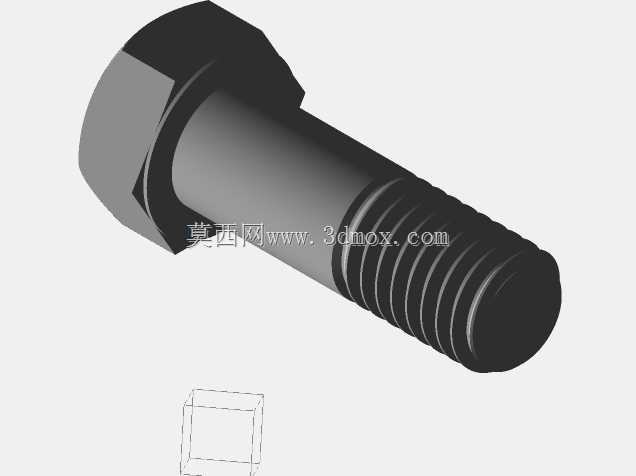

　　这款外六角头半螺纹螺钉的设计，首先要从装配工况的实际约束倒推参数。在机架拼装、传动组件固定、钣金支架连接这类场景里，螺钉既要承受轴向预紧力，又要应对部分工况下的横向剪切载荷，全螺纹结构在光杆配合的孔位中容易出现螺纹咬合损伤、反复拆装后螺纹滑牙的问题，因此光杆段的预留就成了这类螺钉的核心设计取舍点。光杆部分的直径公差通常取h6到h9之间，和被连接件的铰制孔采用过渡或者小间隙配合，装配后光杆段直接承担横向剪切力，避免螺纹牙型受剪发生变形，这一点在振动设备的法兰对接、工装夹具的定位锁紧场景里优势尤其明显。六角头的对边尺寸和厚度没有随意设定，而是对应标准拧紧力矩的受力边界：头部厚度要保证拧紧时扳手接触面的压应力不会超出材料屈服强度，

　　对边宽度则匹配常规呆扳手、套筒的啮合尺寸，既不能过小导致啮合深度不足打滑，也不能过大造成相邻螺钉的扳手空间干涉。很多新手建模时容易忽略头部下方的圆角过渡，这个位置是螺钉受拉时的应力集中高发区，冷镦成型的螺钉在头部和杆部交接处必须有符合规范的过渡圆角，圆角半径过小会大幅降低螺钉的疲劳强度，在交变载荷工况下很容易从圆角位置发生断裂。螺纹段的长度设计也和被连接件的总厚度直接相关，装配后螺纹末端要露出螺母2到3个牙距，既保证螺纹啮合的有效牙数足够，又不会因为露出过长干涉周边运动部件。螺纹牙型采用通用的三角形公制牙，牙侧角的公差控制直接影响和螺母的配合精度，建模时不能只画螺旋线扫掠出外观，还要还原牙底的圆弧过渡，

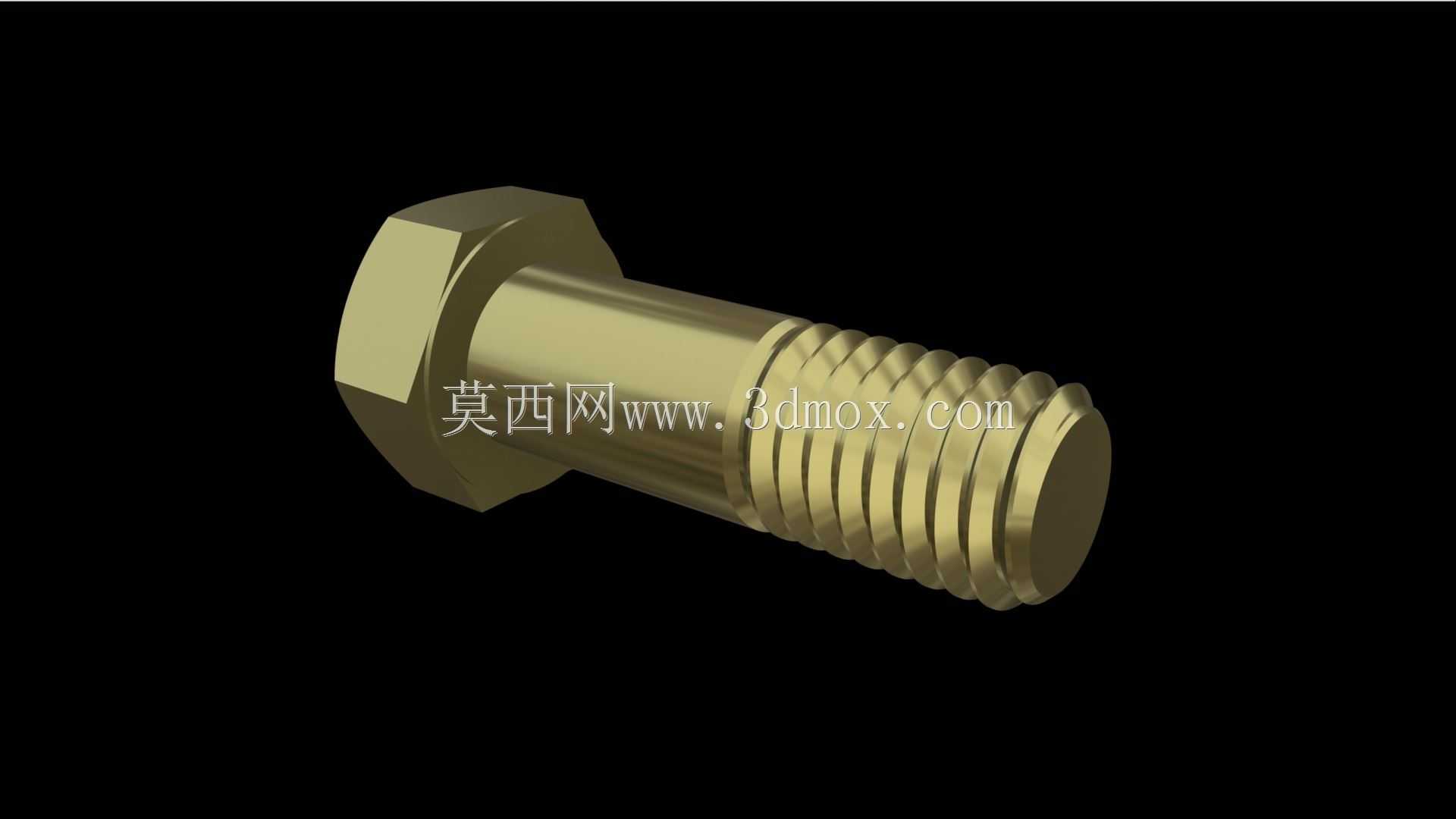

　　真实的紧固件牙底不会是尖锐直角，微小的圆弧是降低应力集中、提升疲劳寿命的关键细节。从安装边界来看，这类螺钉的轴向安装空间只需要预留头部厚度加上拧紧套筒的操作高度，径向要在六角头周边留出至少半个对边长度的扳手活动空间，在密集排布的螺钉组里，相邻螺钉的中心距必须大于套筒外径加安全间隙，否则装配时套筒无法套入，只能改用薄型扳手或者更换头型。螺钉末端的倒角设计也有实际作用，45度的导入倒角能让螺钉快速对准螺母孔，同时去除端部的锐边毛刺，避免装配时刮伤操作人员或者螺纹孔内壁。材料选用中碳钢经调质处理的场景居多，表面镀锌的金色外观是常见的防腐处理方式，镀层厚度要均匀，否则会影响螺纹的实际配合尺寸，建模时如果要做渲染表现，

　　不能只给整体赋予金属材质，还要区分头部冷镦成型的哑光表面、杆部机加工的纹理、螺纹段的细微加工痕迹，才能还原真实的金属质感。在不同的应用场景里，这款螺钉的选型逻辑也有区别：用于静态机架连接时，光杆长度只要覆盖被连接件总厚度即可；用于有振动的动力设备连接时，要配合弹簧垫圈或者螺纹胶使用，螺钉的强度等级也要对应提升；用于定位精度要求高的工装夹具时，光杆段的公差要进一步收紧，和孔的配合间隙控制在几丝以内，才能保证重复定位的精度。建模过程中，螺旋线的螺距要和选定的公称直径匹配，不能随意设定参数，扫掠螺纹牙型时要注意首尾的收尾，真实螺钉的螺纹不会在末端突然截断，会有不完整的收尾牙，这个细节能大幅提升模型的真实感。头部的六角轮廓要注意倒角，上下端面的边缘都有微小的倒角去除毛刺，这些细节都是实际生产中必须存在的工艺特征，不是可有可无的装饰。
