DN25可调式光电传感器安装支架

　　在自动化产线、流体管路监测和小型设备改造场景中，传感器的安装位置往往决定检测稳定性。这个支架针对Sick GTB6-P4212这类方形光电传感器设计，核心目标是把传感器可靠固定在DN25规格圆管上，并保留一定的角度与位置调节能力，避免现场因为管径偏差、检测距离变化或光路偏移而重新加工支座。

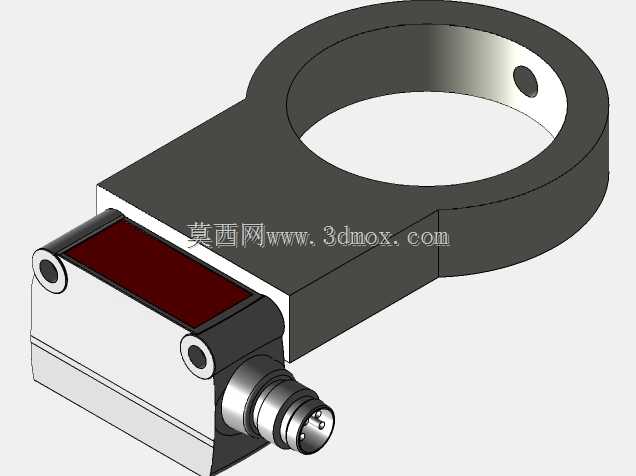

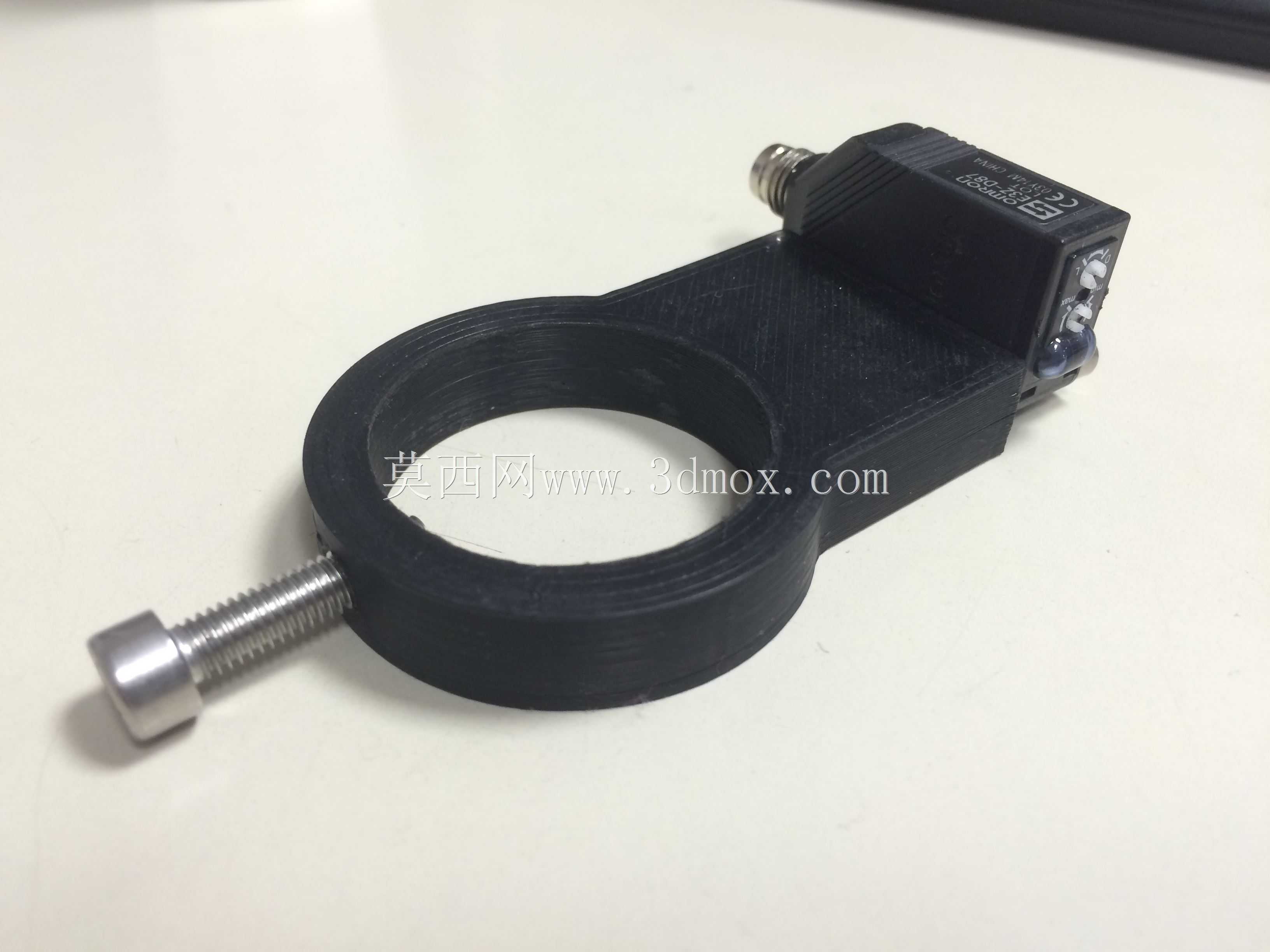

　　结构上可以分成两个功能区：一侧是环抱圆管的C形夹环，另一侧是承托传感器本体的方形安装座。夹环内径按DN25管路外径匹配，开口式结构允许在不完全拆卸管路的情况下侧向卡入，再通过紧固件收紧；环壁上预留锁紧孔，拧紧后可限制支架绕管轴转动，同时也能沿管周向预先转动到合适角度再锁死。这种设计比焊接支座更灵活，比扎带固定更抗振动，适合输送线、灌装设备、料道检测等需要频繁微调检测点的工位。

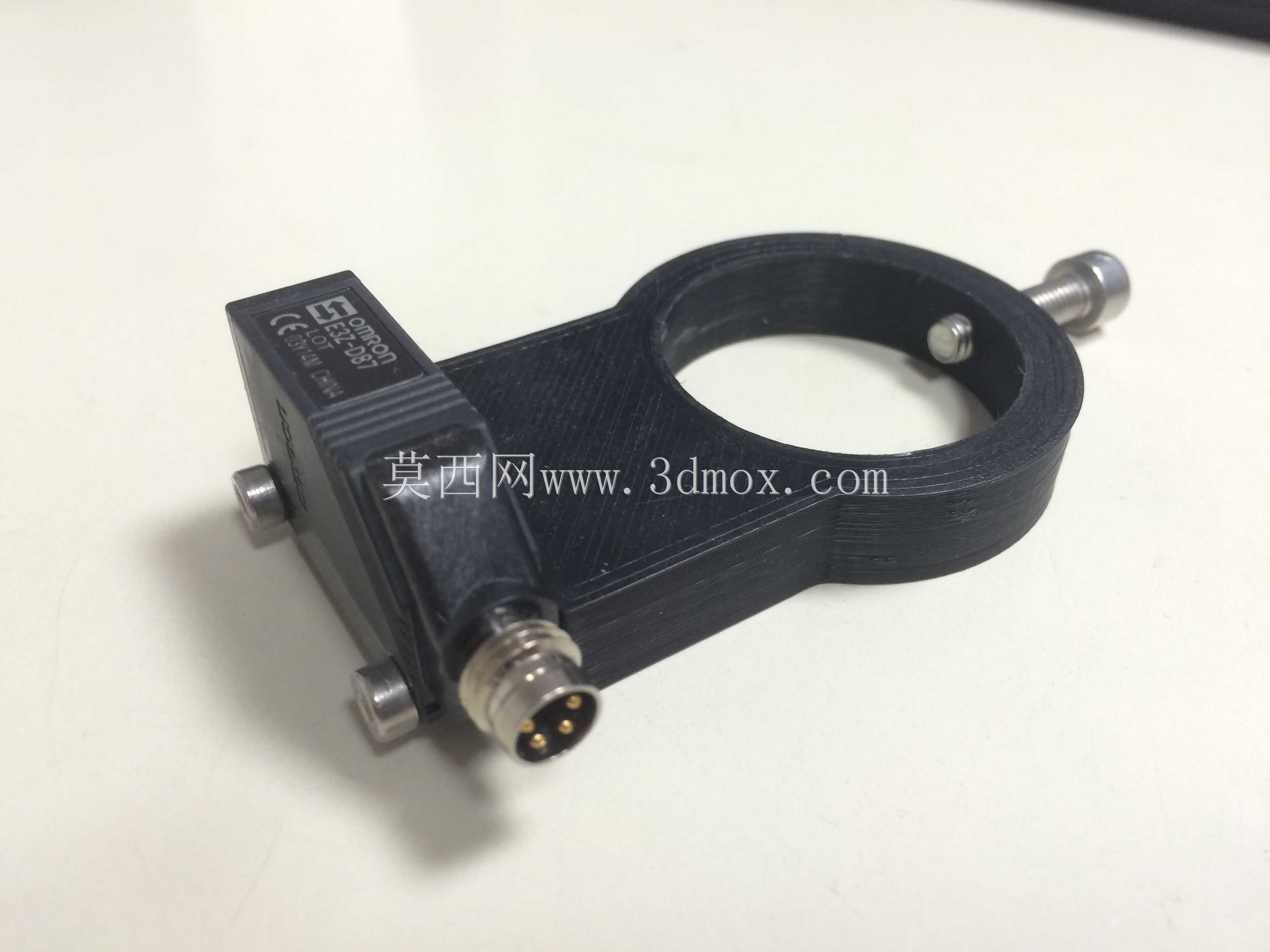

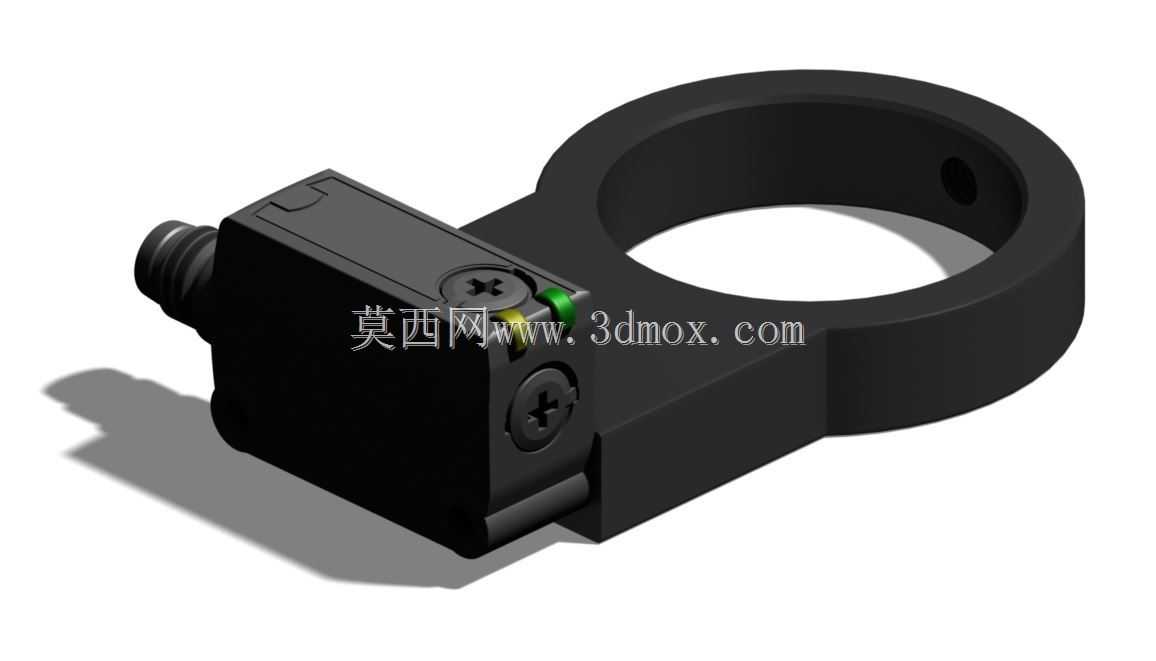

　　传感器安装座部分贴合GTB6-P4212的外壳轮廓，底部和侧面形成定位面，限制传感器前后窜动与绕光轴旋转。座体上的螺钉孔对应传感器壳体安装孔位，装配时传感器从端部滑入或直接贴合定位面，再用螺丝锁紧即可。前端留出镜头与指示灯空间，不会遮挡发射接收窗口，也方便观察绿色状态指示灯；尾部则为线缆接头预留出线空间，避免接头与座体干涉。

　　从安装边界看，夹环中心到传感器安装面的距离决定了检测窗口相对管路的外伸量。这个距离需要兼顾两点：一是让传感器视野越过管夹和管壁，避免支架自身进入检测区域造成误触发；二是不能外伸过长，否则在设备维护或工件经过时容易被碰撞。模型中夹环与安装座连成一体，过渡区做了加厚处理，以承受传感器自重和现场轻微磕碰，同时减少3D打印时的悬垂面积，提高成型成功率。

　　设计思路偏向实用化现场改造。DN25圆管在小型输送线、支架系统和水气管路中十分常见，采用标准管径作为安装基准，可以减少专用基座数量。传感器固定后，仍可通过松开管夹紧固件沿管子轴向滑动，或绕管子旋转改变俯仰/偏航方向；锁紧后整体刚度足以应对普通车间振动。若检测目标是经过管路附近的工件、标签或料件，这种安装方式能快速把光电开关布置到最佳检测点。

　　建模时需要重点控制几个配合区域。夹环内径不能只按名义管径取值，需要考虑3D打印材料的收缩率、层间误差以及实际管材外径公差，否则会出现装不进或锁紧后仍松动的问题。安装座上的定位面应与传感器外壳贴合，但不宜全包覆，过紧的包覆会因为打印翘曲导致传感器无法装入。螺钉孔位置要以传感器实际孔距为准，孔周局部加厚，避免反复拆装时开裂。夹环开口宽度也要合理：开口过小难以卡入管子，开口过大则锁紧时变形不均，影响夹持力。

　　在功能特性上，该支架不是简单的托板，而是把管夹、传感器定位和角度调节整合为一个零件。一体化结构减少了装配零件数量，也降低了松动点；C形夹环提供周向调节能力；方形座体保证传感器光轴方向稳定。对于GTB6-P4212这种带背景抑制或漫反射功能的光电传感器，安装角度尤其重要，支架允许在现场根据被测物表面反光率、颜色和距离进行微调，从而降低误信号概率。

　　使用中还需注意受力方向。传感器受到的主要外力来自线缆拉扯、清洁擦拭和工件误碰，因此安装座与夹环的连接筋应沿这些受力方向布置。模型中连接区位于传感器下方并向夹环平滑过渡，能够把侧向载荷传递到整个环体，而不是集中在单个螺钉孔附近。若用于油污、切削液或高温环境，应在选材时替换为耐化学性或耐温更好的打印材料；若用于普通干燥工位，常规工程塑料打印件即可满足轻载固定需求。

　　总体来看，这个结构解决的是小直径管路上方形光电传感器的快速安装问题。它没有复杂的运动机构，却通过夹环内径、开口形式、定位面和螺钉孔位的配合，实现了可靠夹持与现场可调。对于做设备改造、工装设计和检测工位布置的工程师，这类支架的价值在于：安装基准明确、调整方便、打印后即可验证，能够在不破坏原有管路的前提下完成传感器布置。
