防爆型凸轮转换开关防护壳体结构

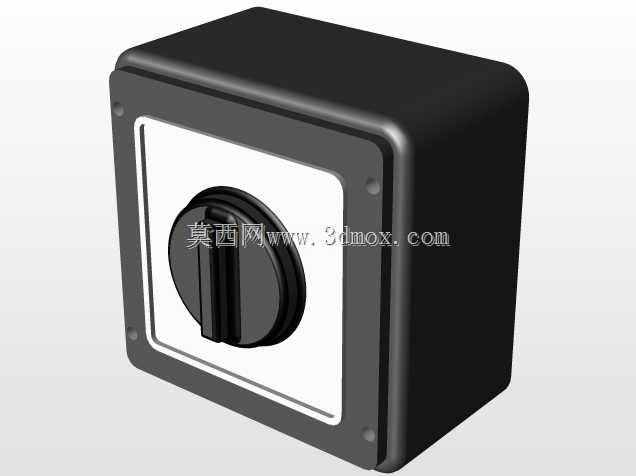

　　该模型呈现的是一款用于危险作业区域的凸轮式转换开关防护壳体总成，整体采用方正的封闭式盒体结构，边角做圆弧过渡处理，既降低了壳体应力集中风险，也能在粉尘或飞溅环境中减少物料在表面积聚。正面预留圆形操作轴伸出孔位，旋钮通过轴芯与内部凸轮机构联动，外部操作面与盒体之间设置阶梯式密封槽，装配时可嵌入耐油橡胶密封圈，使结合面形成连续的压缩密封带，满足常规工业现场对防尘、防溅水的防护要求。

　　从实际使用场景看，这类带防护盒的转换开关常见于化工配料工段、粮油加工车间、金属打磨工位以及存在可燃性粉尘的仓储输送线旁，操作人员无需打开电控柜柜门，即可在设备本地完成手动/自动模式切换、电机启停预选、备用回路投切等操作。壳体将带电触头与凸轮组件完全封闭在内，一方面避免车间清扫时的水柱、粉尘直接侵入触头间隙，另一方面也能在外部出现意外触碰时，降低人员直接接触带电部件的概率。

　　结构设计上，盒体与前盖采用四角沉孔螺钉紧固，螺钉孔位下沉于安装面，保证外表面平整；前盖内侧围绕操作孔设置环形挡边，可对密封圈形成径向定位，防止长期旋转操作后密封圈移位。旋钮采用扁平防滑造型，操作者佩戴劳保手套也能清晰感知档位角度，旋钮根部与轴套之间留有微小配合间隙，既保证转动灵活，又不会因间隙过大出现明显晃动。内部腔体按照标准凸轮开关元件的排布预留空间，触头支持、定位棘轮、接线端子均可在盒内完成装配，侧壁可根据进线方向开设电缆引入孔，并配合电缆格兰头实现进线端密封。

　　安装边界方面，方形壳体背部可直接贴装在设备立柱、操作箱面板或墙面预埋板上，四个安装孔位于壳体四角外侧，安装时不会与内部元件发生干涉。由于整体外形紧凑，它适合在操作位旁狭窄空间内壁挂布置，也可多联并排安装在局部操作台上。建模时对壳体壁厚、螺钉柱高度、密封槽宽度以及旋钮操作行程均做了实体还原，能够直接用于检查开关与周边管线、扶手、柜门之间的安全距离，也可作为操作箱布局设计时的占位参照，帮助结构工程师在布线、开孔、人机操作高度校核阶段提前发现干涉问题。

　　在设备选型配套中，这类防护开关壳体需要兼顾操作手感与密封可靠性：盒体刚度不足会导致前盖贴合不严，因此边角与螺钉柱位置通常需要适当加厚；操作轴伸出高度则要兼顾手套操作与误碰风险，过高容易被物料撞击，过低则不便于快速旋拧。模型通过实体化表达把这些配合关系完整呈现，使设计者不必单纯依赖二维样本尺寸，就能在三维环境中判断安装方向、维护空间以及旋钮旋转范围内是否存在障碍物，从而提升现场操作箱设计的准确性与装配效率。
