在成套设备的电控柜、试验台架、环境监测箱体以及小型自动化单机上,这类带显示与按键的传感控制装置常被布置在操作者视线平齐的位置,用于把现场采集到的温度、压力、位移、液位或计数信号转换为可读数值,并通过面板按键完成参数设定、阈值调整与状态确认。它不是孤立的显示盒子,而是传感链路中人机交互的末端节点:前端传感器把物理量送入内部电路,装置完成换算、比较与输出后,再由屏幕和指示灯反馈给现场人员,因此其结构既要保护电路板,又要兼顾观察、操作和柜内安装的便利性。

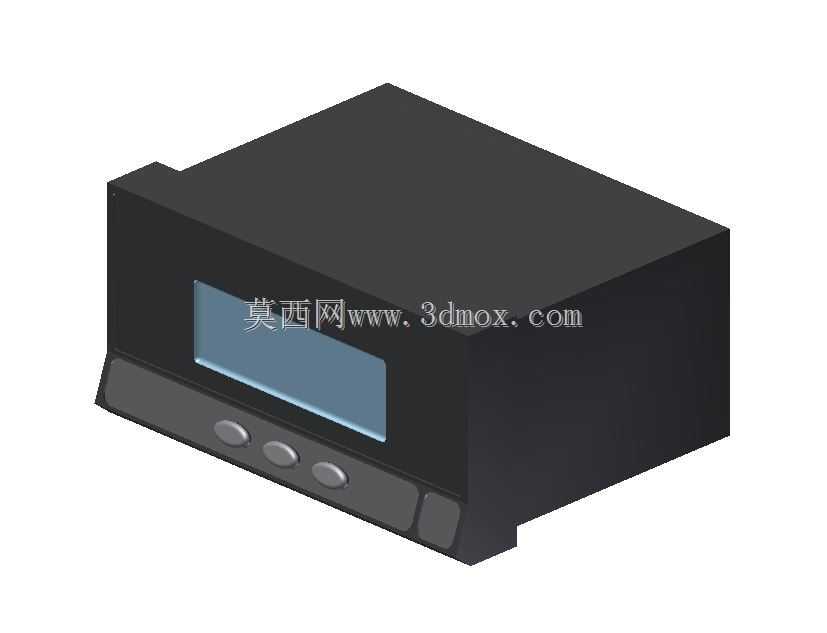

从外形看,整机采用近似长方体的封闭壳体,前部略微下沉形成操作面,显示窗位于面板上半区,下方横向排列三枚圆形操作键,按键右侧留有功能标识区。这种布局符合站立或坐姿巡检时的阅读习惯:屏幕偏高可减少低头角度,按键偏低便于拇指按压,同时避免按键遮挡显示内容。壳体顶部和侧面保持简洁平面,没有多余凸起,利于在密集排布的柜门上预留散热与走线空间;后部则向柜内延伸,形成容纳PCB、接线端子和显示模块的腔体。
设计这类装置时,结构工程师通常先确定面板开孔边界,再反推壳体包络尺寸。前面板需要覆盖柜门开孔并形成限位台阶,后部主体尺寸必须小于开孔,保证设备能够从正面插入并通过卡扣或螺钉固定。若用于多台并排安装,还要在宽度方向压缩尺寸,同时保留相邻设备之间的手指操作间隙;高度方向则受显示模块、按键行程和电路板堆叠限制,过薄会无法容纳接插件,过厚又会浪费柜内深度。模型中平直的侧壁和均匀的壁厚,正是为了在保证刚性的同时控制成型难度,边角处的小倒角既减少应力集中,也避免安装时划伤操作人员。
显示窗区域采用下沉式边框,可对透明镜片或液晶模组形成定位与保护,减少外部碰撞直接作用于屏幕。按键设计为圆形小行程结构,适合菜单切换、数值增减和确认等频繁但按压力度不大的操作;按键与面板之间需要预留均匀间隙,防止热胀后卡滞,同时保证表面略低于周边面板,避免误触。前部下方的斜面或过渡面并非单纯造型,它能让操作者从斜上方看清按键位置,并在面板贴膜或丝印标识时提供稳定的附着平面。
在实际应用中,这类装置常嵌入标准电气柜门板、试验设备操作面板或生产线旁的控制盒内。安装时,前部显示面留在外侧,后部壳体进入柜内,接线从后侧或底部进入,以缩短与PLC、采集模块或电源模块的距离。选型人员需要关注三个边界:一是面板开孔尺寸,决定设备能否装入现有柜体;二是后部插入深度,决定是否与线槽、导轨或端子排干涉;三是前方操作空间,决定柜门打开角度和人员按键是否顺畅。三维模型在这些位置保留了清晰的几何关系,可直接用于干涉检查、布局评审和安装板开孔图绘制。
壳体材料一般倾向于具备一定绝缘性和表面质感的工程塑料,前面板可做细砂纹处理以弱化划痕,显示窗周围则通过深色边框提高读数对比度。结构设计上,上下壳或前后壳之间需要设置可靠的连接柱与定位筋,既防止装配时错位,也为内部电路板提供支撑。由于设备可能靠近接触器、继电器等干扰源,内部空间还需考虑板间距离、屏蔽层位置和强弱电走线分离;虽然这些不会全部体现在外观模型上,但外形尺寸必须为其留出余量。
从维护角度看,正面操作、背面接线的方式能让检修人员在不拆卸整柜的情况下观察数值和修改参数。若需要更换显示膜片或按键,前面板结构应便于拆解;若用于多粉尘、多油污环境,面板边缘还可增加密封结构。模型呈现的简洁外轮廓,有利于后续在表面增加品牌标识、状态灯孔、蜂鸣器孔或通信接口,而不必大幅改变主体安装尺寸。
对于三维建模和设备布局人员而言,该模型的价值不只在外观还原,更在于它提供了一个典型的嵌入式数显传感终端边界参考:前部显示区、按键区、后部容纳腔和安装限位面之间的比例关系,可直接迁移到同类仪表、计数器、温控器或采集模块的设计中。在装配体中调用它,可以提前发现柜门关闭时与内部线槽的冲突、并排安装时的手指空间不足,以及屏幕观察角度是否被设备框架遮挡。通过对这些细节的校核,现场安装阶段的返工量会明显降低,整个人机界面布局也会更加合理。
