XP品牌JTC系列直流电源模块结构设计

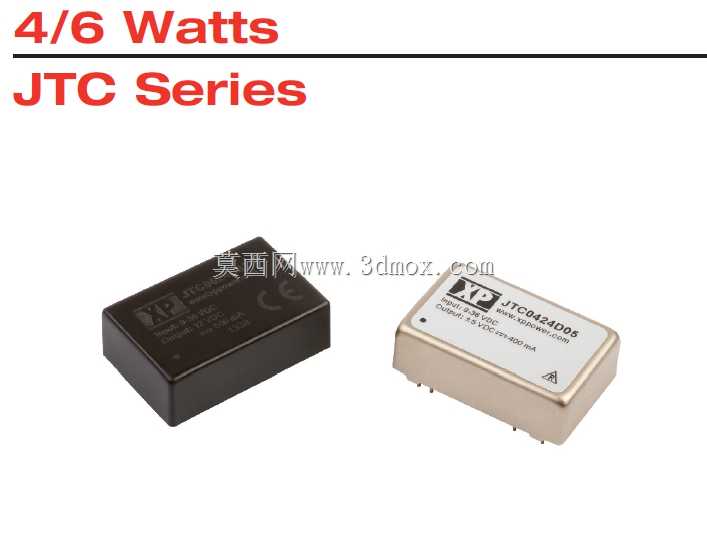

　　焊盘设计需要同时兼顾波峰焊与手工返修的可操作性。三维建模时不能只画一个方块示意，必须把引脚直径、伸出长度、引脚根部与外壳下缘的间隙准确还原，否则在PCB装配干涉检查、外壳开孔核对、导热垫厚度选型时都会出现偏差。从实际使用角度看，这类模块的外壳并不只是装饰。金属屏蔽外壳能够把内部开关变换产生的辐射约束在壳体内部，同时也为散热提供了额外路径。在密闭仪表壳体内，如果环境温度偏高，结构工程师常会在模块顶面与设备内壳之间预留导热垫空间，把模块工作时产生的热量传导到更大的金属壳体上。因此模型里外壳顶面的平面度、顶面到PCB板面的高度，直接决定导热垫压缩量是否合理；压缩过多会增加装配应力，压缩不足又会导致热阻偏大。塑封版本则更多用于成本敏感、在工业测控板卡、分布式供电架构以及车载嵌入式系统里，这类4W到6W功率等级的隔离型DC-DC模块，常被布置在PCB板面靠近负载的位置，用来把母线侧的24V、12V或者5V直流电压，转换成后级模拟电路、数字芯片、接口电路所需的稳定电压。它的核心价值不只是电压变换，更在于通过内部隔离拓扑切断地环路，抑制现场共模干扰，让传感器采样、通信接口、继电器驱动这些对噪声敏感的支路，能够在复杂电磁环境里稳定工作。做整机结构布局时，工程师首先要确认的是模块在板面上的占位边界。JTC系列采用典型的DIP直插封装，金属外壳版本和塑封版本在长宽方向基本一致，高度随内部灌封与屏蔽结构略有差异。引脚从模块底部两侧引出，排布遵循行业常见的引脚间距，

　　电磁环境相对温和的场合，外形轮廓与金属壳版本接近，但表面标识区域、边角倒角和壳体分模线位置不同。建模时把这些细节区分开，能够让BOM选型与整机渲染更贴近真实物料。模块内部实际包含开关功率管、变压器、控制IC、输出滤波电容以及灌封材料，但从外部结构设计角度，更需要关注的是外部接口与安装约束。引脚定义决定了PCB上输入、输出、使能或调整端的走线方向，也影响周边去耦电容的摆放。典型应用中，输入端会就近布置电解电容与陶瓷电容组合，用来抑制母线电压波动；输出端则根据负载瞬态要求配置滤波网络。三维模型若能同步体现模块周围推荐的禁布区与器件高度限制，结构与硬件工程师在协同评审时就能提前发现电容顶壳、连接器干涉等问题。在轨道交通、电力电子、

　　通信设备等场景中，供电模块往往要承受振动、温度循环和粉尘侵蚀。灌封结构提升了内部元件的机械牢固度，金属外壳版本的边缘圆角与连续屏蔽面也有利于在振动条件下保持焊点可靠性。进行整机装配建模时，需要检查模块上方是否有压线的线束、旁边是否有高大电解电容、底部焊盘周围是否预留了清洗与检测空间。对于需要涂覆三防漆的板卡，还要考虑模块外壳与引脚交界处的台阶，避免漆液影响焊接或标识可读性。JTC04与JTC06覆盖不同的功率输出能力，但在板级占用上保持了较好的兼容性，这给同一平台派生不同功率型号带来了便利。结构设计时可以按统一的安装开孔和高度空间预留，再根据实际负载电流选择具体型号。模型中应保留顶面丝印的位置特征，包括型号、输入输出参数、

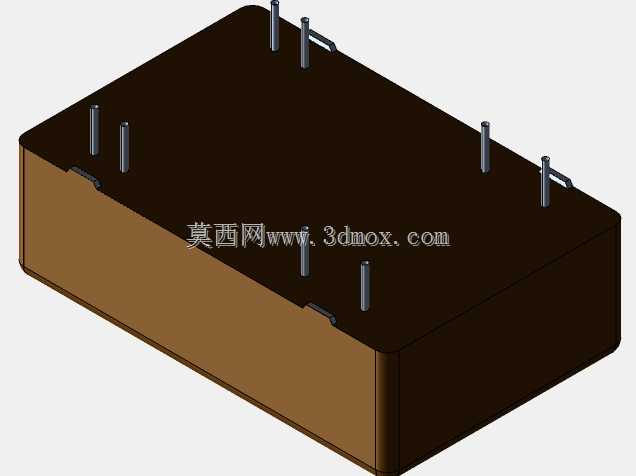

　　认证标识和品牌区域，这些信息在生产检验、线束装配和售后维护中都有实际作用。从建模方法上讲，先建立封装本体的基准块，再切出引脚窗口、倒角和标识凹位，能够保证不同型号之间的参数化修改效率。金属壳版本的侧壁拔模、端面焊点避让和顶面标签区域，需要与塑封版本分别处理；引脚则建议采用独立零件或独立特征，便于后续调整伸出长度与弯折公差。对于需要做热仿真的团队，模型还应区分外壳、灌封体和引脚的大致几何边界，虽然不必重建内部磁芯，但保留外部热传导路径足以支撑早期温升评估。这类电源模块在图纸中看似只是一个小型元件，却往往决定了板卡供电的稳定性和整机结构的可制造性。把外形、引脚、安装间隙、散热空间和周边禁布区一次性建准确，能减少样机阶段反复改板的风险，也让设备在紧凑空间内实现更可靠的直流供电分配。
