多旋翼正反桨5寸螺旋桨结构设计

　　这套正反配对的5寸螺旋桨，是小型多旋翼飞行器动力链路里直接决定气动效率与飞行稳定性的末端执行件，日常选型中常被直接用于轴距250至350毫米级的四旋翼、六旋翼航拍机、竞速穿越机，也可作为小型垂直起降固定翼的升力辅助部件，或是教学实验平台里验证拉力、扭矩匹配关系的标准测试件。

　　从实际装机边界来看，该桨的公称尺寸为5英寸，对应桨叶旋转扫掠直径约127毫米，螺距规格为3，代表桨叶在理想刚性介质中每旋转一周前进3英寸。桨根安装孔采用行业通用的适配规格，可直接匹配主流无刷电机的M5、M6螺纹输出轴，安装面做了下沉式沉台设计，既可以容纳桨垫与锁紧螺母的突出部分，也能让桨叶夹紧面完全贴合电机安装座，避免高速旋转时出现偏心窜动。正反桨的结构差异集中在桨叶扭转方向与翼型排布上，CW顺时针桨与CCW逆时针桨配对使用时，相邻机臂的反扭矩可以相互抵消，飞控系统不需要额外施加持续的偏航修正量，就能维持机身航向稳定。

　　设计过程中首先要平衡的是气动效率与结构刚性的矛盾。桨叶翼型沿展向做了连续变截面处理：靠近桨根的区域弦宽更大、翼型厚度更高，这部分线速度最低，主要承担结构传力的作用，需要把旋转产生的离心力、气动弯矩均匀传递到桨根夹紧区；靠近桨尖的区域弦宽逐步收窄、翼型厚度减薄，同时配合负扭转设计，让不同展向位置的翼型攻角匹配当地实际线速度，避免桨尖区域先失速，也能降低翼尖涡流带来的诱导阻力。桨叶前缘做了钝化修形，不是尖锐的直角结构，这种处理可以降低低空飞行时碰到杂草、细枝后的断裂概率，也能减少高速旋转下的前缘气动噪声。

　　实际工况里，螺旋桨的受力远比静态拉力测试复杂。起飞阶段大油门爬升时，单片桨叶承受的离心力可以达到自身重量的数百倍，同时桨面还要承受均匀分布的气动升力带来的弯曲载荷；做横滚、偏航等机动动作时，不同方位的桨叶会周期性遇到来流速度变化，产生交变的摆振载荷，因此桨叶整体采用了等强度设计思路：从桨根到桨尖的截面厚度、弦长随受力大小同步递减，既不会在桨根区域出现应力集中，也不会让桨尖区域冗余过多重量，转动惯量控制在合理区间，电机调速的响应速度不会被过大的桨叶惯量拖慢。

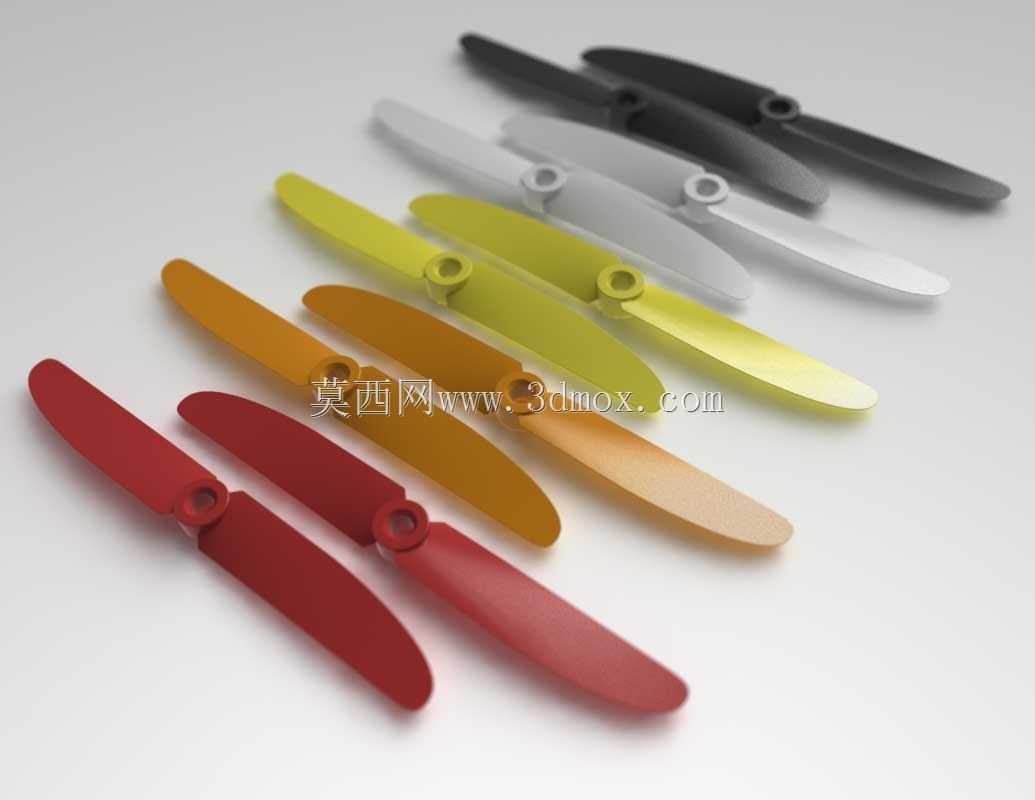

　　配对的正反桨在出厂前需要做动平衡匹配，两片桨的重量差控制在极小范围内，质心的径向位置也保持一致，否则高速旋转时会产生周期性振动，轻则影响飞控陀螺仪的采样精度，导致画面出现果冻效应，重则把振动传递到电机轴承，加速轴承磨损。多色的外观设计不只是装饰作用，不同配色可以快速区分正反桨的安装位置，户外组装、换桨时不需要反复辨认桨叶方向，能减少装机出错的概率。桨叶表面做了光滑的连续曲面处理，没有明显的合模线凸起，避免表面突兀的台阶干扰附面层流动，造成额外的阻力损失。

　　在设备选型匹配时，不能只看标称尺寸，还要结合电机KV值、电池电压、整机起飞重量综合判断。高KV电机搭配小螺距桨，更适合竞速场景下的高转速响应；低KV电机搭配同尺寸桨，可以获得更高的悬停效率，延长续航时间。这套桨的安装孔距、桨根厚度都预留了常规桨垫的安装空间，既可以用自紧螺母直接锁紧，也可以搭配快拆桨座使用，适配不同的装机习惯。飞行过程中如果桨叶出现细微裂纹，哪怕没有断裂，也会破坏整体的动平衡与应力分布，需要成对更换，这也是正反配对设计带来的使用特性——单换一片桨很难保证重量与气动特性完全匹配。
