带法兰安装耳的圆角矩形塑料防护壳体

　　这类带外延安装法兰的浅腔塑料壳体，常见于户外传感节点、小型测控终端、门禁读头、工业信号转换模块以及电池包外罩等场景。它的核心作用不是承力，而是为内部电路板、接线端子或敏感元件提供一层稳定的物理边界，把粉尘、溅水、意外触碰和局部磕碰隔在外面，同时通过底部法兰把整机可靠固定在墙面、支架、设备面板或机架上。

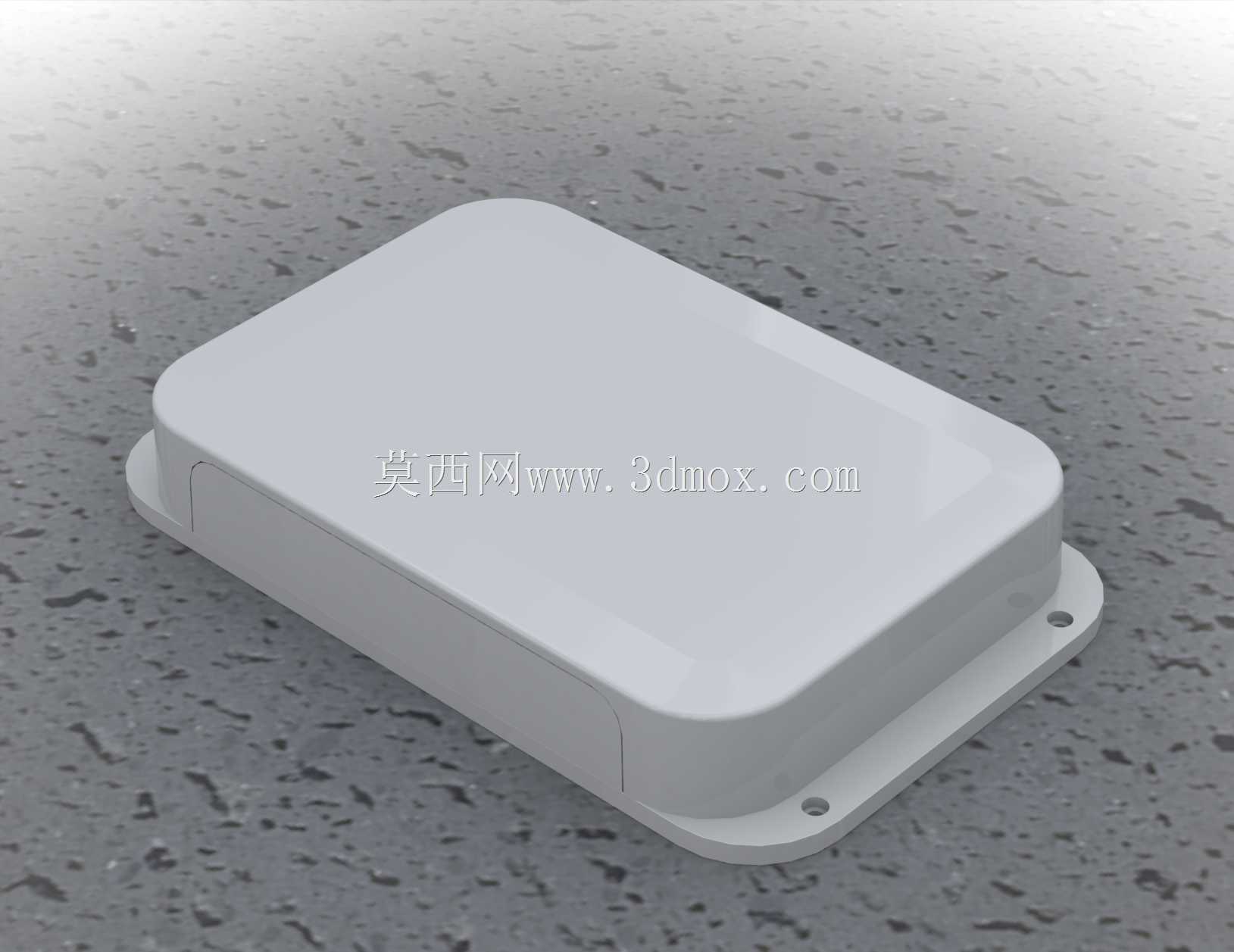

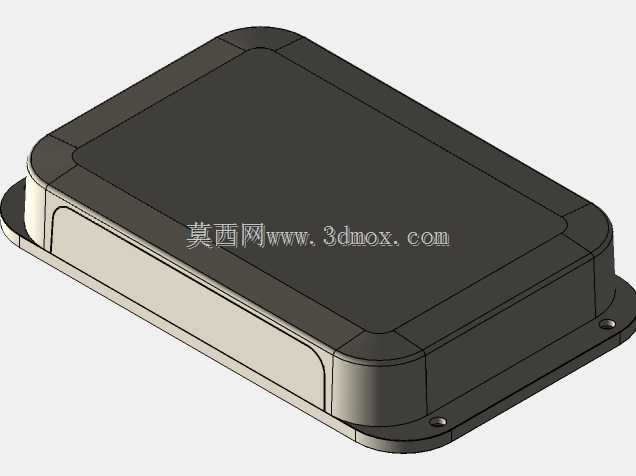

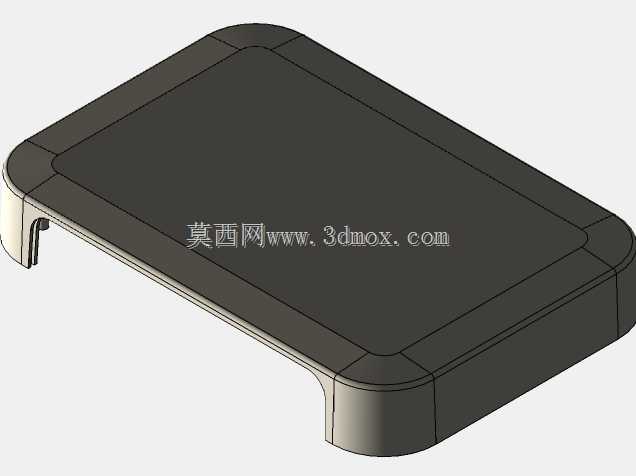

　　从结构上看，主体采用大圆角矩形盒型，顶面平缓下沉形成浅凹面，侧壁向下收拢并与外伸法兰顺滑过渡。这种造型并非单纯为了外观：圆角能够降低注塑成型时的应力集中，减少尖角处缩痕和开裂风险；平缓顶面便于擦拭积灰，也不易在户外积水；侧壁与法兰之间的连续过渡则提升了壳体整体刚性，使薄壁厚条件下仍能保持较好的抗扭能力。法兰上预留的安装孔位于主体轮廓之外，装配时螺钉不会侵入内部腔体，既方便现场施工，也避免螺钉头与电路板、线束发生干涉。

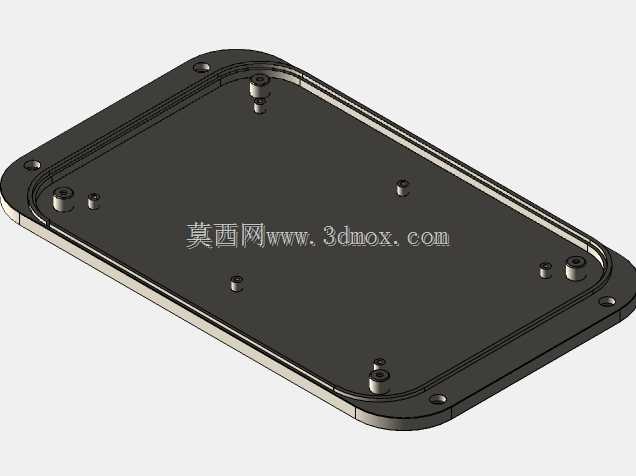

　　设计这类壳体时，首先要确定的是内部可用包络，而不是外形总尺寸。电路板固定柱、接线空间、连接器插拔方向、电池厚度以及走线折弯半径，都会决定腔体净高和侧壁内收量。若内部需要灌封或加装密封垫，则法兰面与盒口的平面度必须重点控制，分型线应尽量避开密封贴合区域；若用于潮湿或粉尘环境，还需在盒口预留密封圈槽，并校核螺钉锁紧后密封垫的压缩率，避免局部过压压溃或压力不足导致密封失效。

　　壁厚设计通常遵循均匀过渡原则。主体壁厚过薄会造成充模困难、刚性不足，受温变后容易翘曲；过厚则会在厚壁处产生缩孔，延长成型周期并增加材料消耗。转角处宜采用圆角过渡并适当调整壁厚，使熔料流动路径顺畅。底部法兰虽然外伸，但厚度不宜明显大于侧壁，否则螺钉锁紧后法兰与主体交接处容易出现印痕或内应力。安装孔周边可局部加筋或做凸台，以分散螺钉压紧力，防止长期使用后法兰开裂。

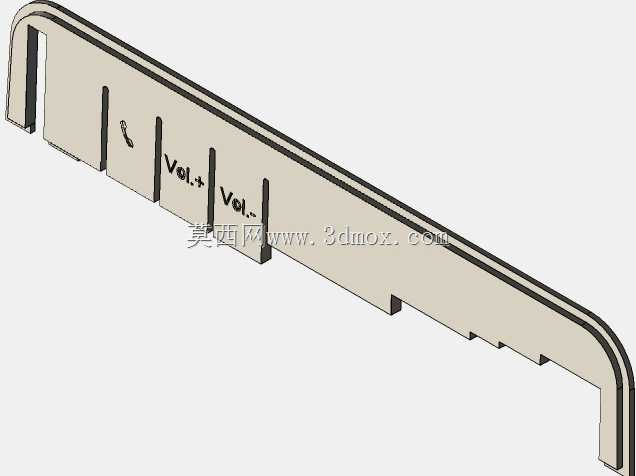

　　安装边界方面，需要同时关注外形轮廓、孔位间距和螺钉头容纳空间。法兰外扩后，整机占用的安装面会大于盒体投影面积，布局多台设备时不能只按主体宽度排布，必须给螺钉工具和法兰边缘留出操作余量。孔位应相对中心线对称，降低装配方向错误的概率；若产品存在明确的进线方向，则可通过非对称孔距或局部缺口实现防呆。对于贴壁安装场景，壳体背面与安装面之间可设置微小凸点或筋位，形成排水和透气间隙，避免长期积水渗入接缝。

　　散热与维护也是结构选型时不能忽略的点。全封闭塑料盒适合低功耗模块，若内部发热器件较多，就需要在不破坏防护等级的前提下考虑导热垫贴壁、局部金属嵌件或预留散热片位置。维护频繁的应用应优先采用螺钉可拆卸结构，并在盒内设计电路板定位柱和卡扣，使装配时主板先预固定再锁螺钉，减少生产线上的对位时间。若壳体长期暴露在日光下，材料还需关注耐候和抗老化性能，不同材料对应的拔模斜度、圆角半径和加强筋布局也应随之调整。

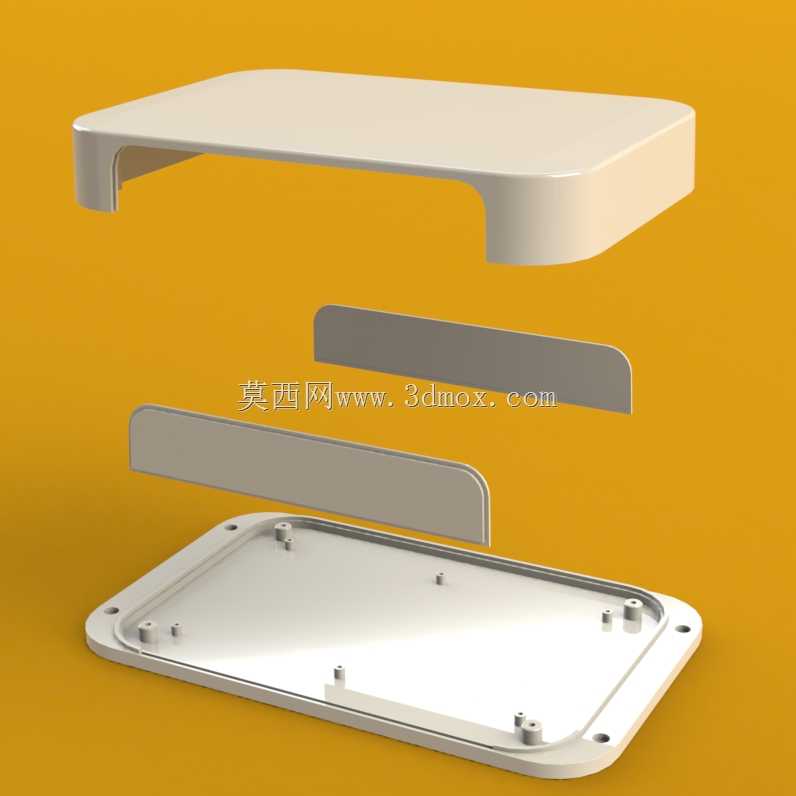

　　从三维建模角度看，建立该类壳体应先锁定安装孔中心线和内部器件包络，再反向生成外壁、法兰、密封槽和固定柱。拔模方向要与开模方向一致，侧壁、固定柱和加强筋均需保留合理斜度；上下盖配合处应做出止口或搭接边，既遮挡内部缝隙，也能提升装配后的错位容差。完成主体后，还应检查螺钉安装路径、扳手空间、PCB 固定柱高度以及连接器与侧壁的安全距离，这些细节往往决定了模型从图纸走向实物时是否需要反复改模。
