法兰接口冲孔网筒式过滤装置

　　该过滤装置采用顶部法兰连接与下部冲孔网筒组合的结构形式，主要用于流体管路中拦截固体颗粒、焊渣、金属碎屑、结焦块及其他杂质，保护下游泵、阀、仪表、换热元件和精密执行机构。其使用场景常见于液压站、润滑系统、冷却循环水、工艺管道、燃油供给、化工配料以及设备入口前的预处理段。在这些工况中，介质往往携带尺寸不一的硬质颗粒，若直接进入节流口、配合面或细小流道，容易造成卡滞、磨损、密封面损伤和流量异常，前置过滤能够显著降低非计划停机概率。

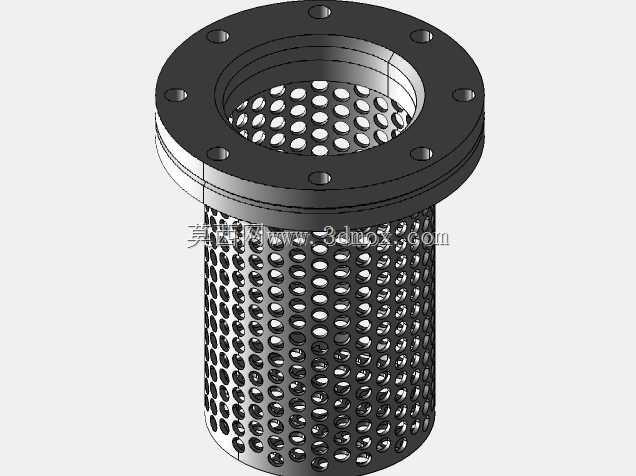

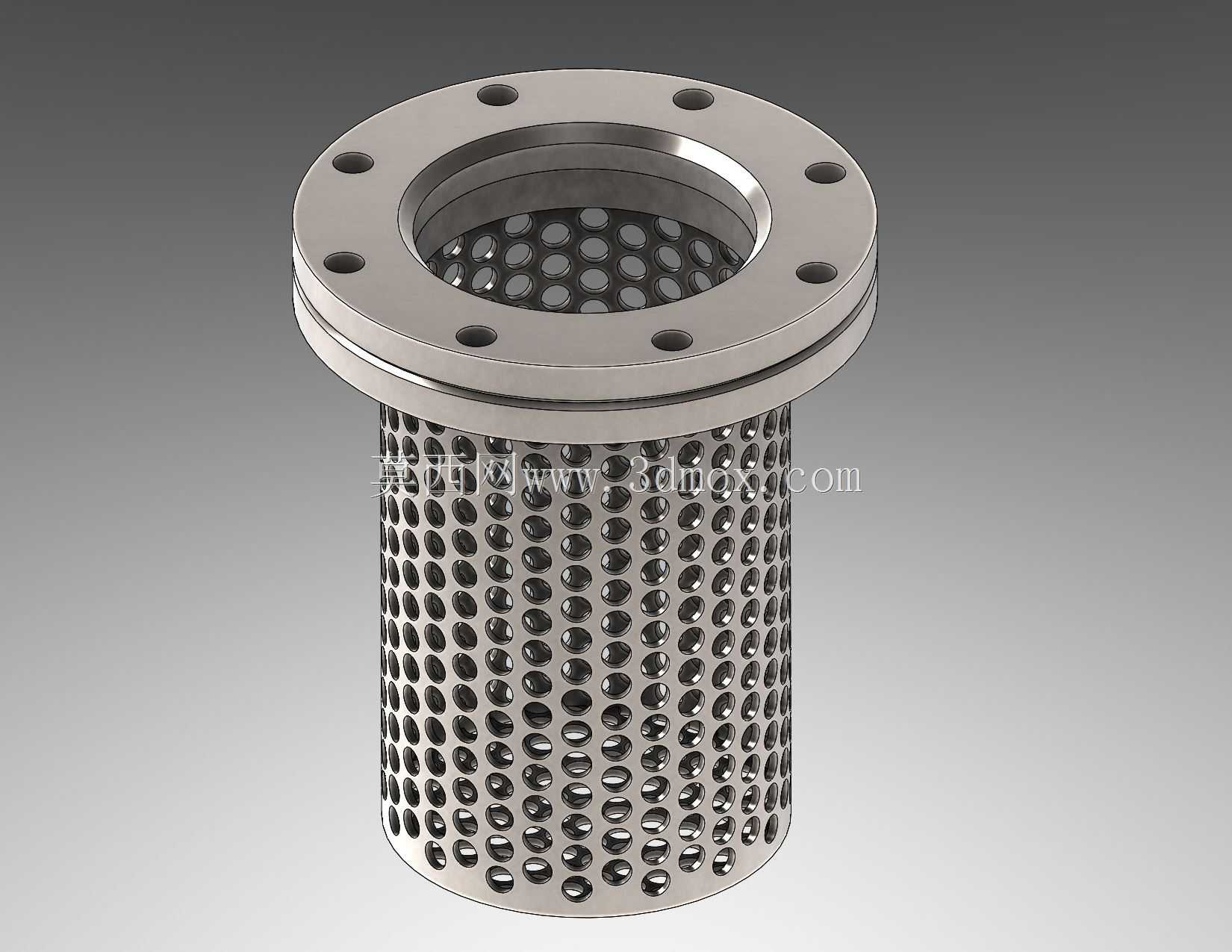

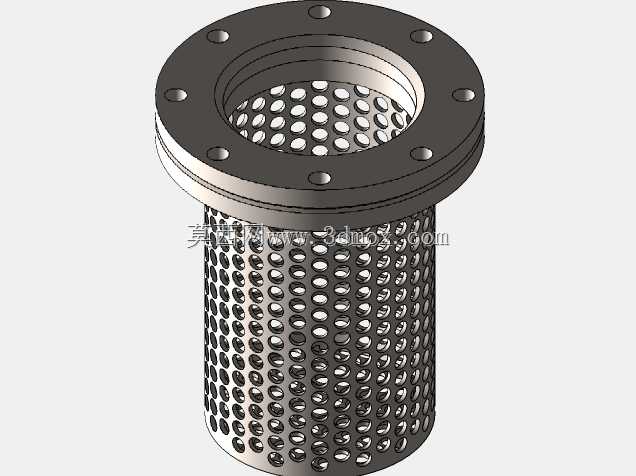

　　从结构上看，上部法兰承担安装定位、密封压紧和承载作用。法兰盘沿圆周均布螺栓孔，孔位与配对法兰形成对应关系，安装时通过螺栓预紧将滤芯固定在管路或设备接口之间。法兰中心开设贯通孔，作为介质进入或流出滤芯内部的主要通道。法兰下端设置台阶或止口，用于与网筒端部配合，保证同轴度并限制筒体径向窜动。这种连接方式拆装直接，密封面受力均匀，适合需要定期检查、清洗或更换滤芯的位置。

　　下部筒体为主要过滤容污区域。筒壁采用密布圆孔的冲孔结构，孔眼按规则行列排列，开孔率较高，可在保证结构刚度的同时提供较大的通流面积。与单层细滤网相比，冲孔板本身具有更好的抗压差能力和抗机械损伤能力，能够承受入口压力波动、反向冲洗以及颗粒堆积后形成的局部载荷。若实际工况对过滤精度要求更高，可在冲孔筒内侧或外侧附加更细的滤网、烧结网或纤维滤层，冲孔筒则作为支撑骨架使用，避免滤层在压差作用下塌陷、破裂。

　　介质流向可根据系统布置选择外进内出或内进外出。外进内出时，颗粒被截留在网筒外壁，清洁介质经孔眼进入筒体中心后从顶部法兰流出；内进外出时，颗粒沉积在筒内，流体穿过孔眼向外排出。两种流向对容污空间、清洗方向和压损表现有不同影响。外进内出更利于利用筒体外部环形空间容污，内进外出则便于在停机后从内部集中清理沉积物。设计选型时应结合管路走向、杂质浓度、维护周期以及允许压差确定。

　　该装置的设计重点在于平衡过滤效率、流通能力和结构强度。孔径大小直接决定可拦截颗粒的名义尺寸，孔距和排布影响开孔率；筒壁厚度决定承压能力和焊接变形量；法兰直径、螺栓孔数量及密封面尺寸决定安装边界。若法兰外径过大，会占用周边管线和操作空间；若筒体过长，虽然容污量增加，但可能造成安装高度不足、清洗不便以及悬臂稳定性下降。因此在三维建模阶段，需要先确定配对法兰标准、接口通径、螺栓规格和可用安装空间，再反推筒体直径、有效过滤面积和总体高度。

　　建模时应特别关注法兰与筒体连接处的过渡。该位置在压力循环和螺栓预紧作用下容易产生应力集中，若采用焊接结构，需保证端部圆度和焊缝连续性，避免虚焊、咬边或焊瘤影响流道。对于需要频繁拆洗的场合，法兰端面应预留足够的扳手空间，螺栓孔分布不能与邻近管线、支座或保温层干涉。网筒底部建议采用封闭圆弧或封底结构，既减少死角，又能提高筒体整体刚性，避免在压差作用下底部失稳。

　　在实际选型中，不能只看外观尺寸。有效过滤面积应根据额定流量、介质黏度、允许压降和污染度综合核算。黏油类介质在低温下黏度升高，若开孔面积不足，压损会快速增大；水循环系统虽然黏度低，但杂质含量可能较高，需要考虑排污和反冲洗便利性。对于含纤维、絮状物或软颗粒的介质，过于密集的小孔容易发生架桥堵塞，此时可适当放大孔径并增加筒体面积；对于硬质磨蚀性颗粒，则应关注筒壁厚度和孔边耐磨性。

　　该类过滤件的优势在于结构简单、耐压差、通流稳定、维护直观。工程师在布置三维管路时，可将其作为独立功能元件放入设备入口、分支管汇或回油管路中，并在周围预留拆卸距离。模型中的法兰孔、中心通道、冲孔阵列和筒体端部关系均应准确表达，以便后续进行干涉检查、装配模拟和维护空间校核。通过合理确定孔径、壁厚、法兰规格和筒体高度，该装置能够在不同工业流体系统中承担可靠的粗滤或支撑式精滤任务。
