啤酒酿造用36L假底过滤支撑盘结构

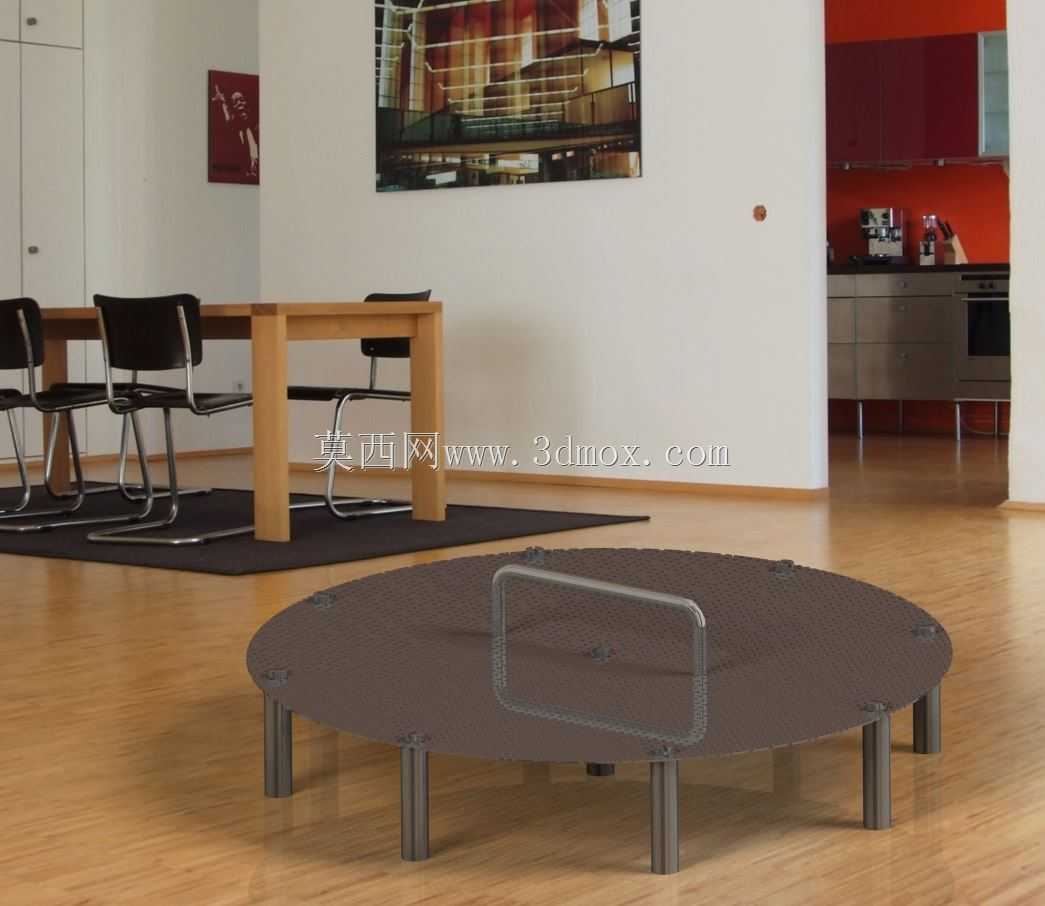

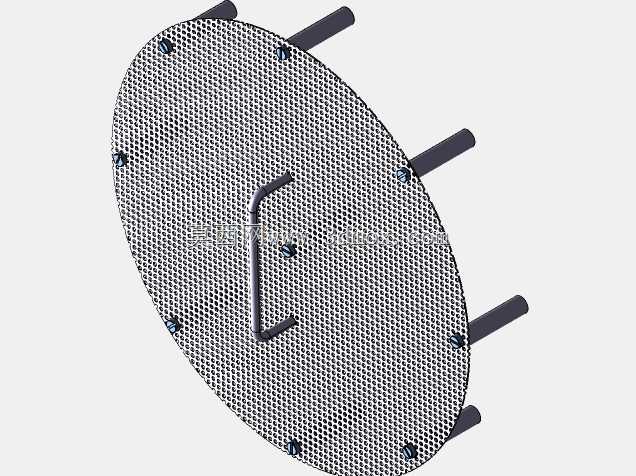

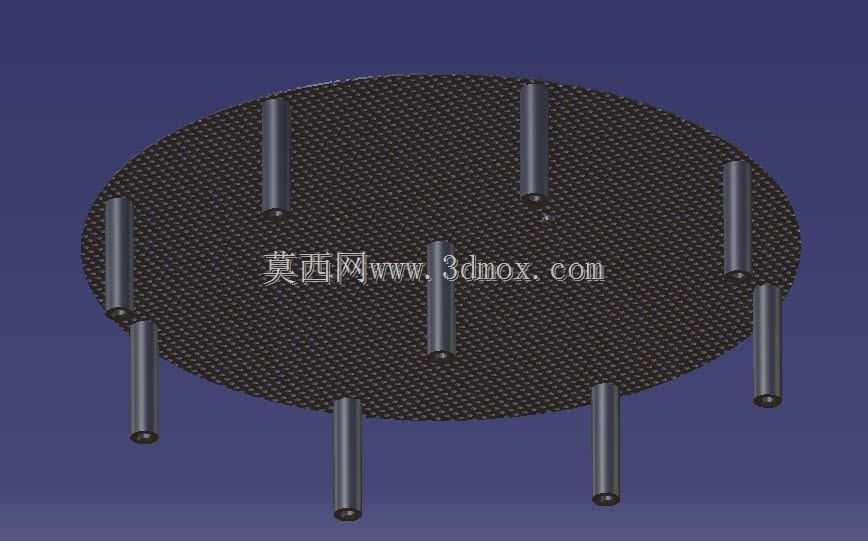

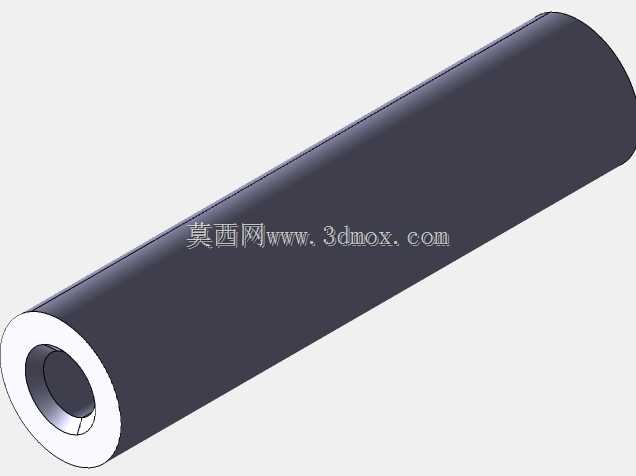

　　这套圆形过滤盘主要服务于小型啤酒厂、自酿酒吧或家庭精酿场景中的糖化过滤环节，安装在36L过滤桶或糖化容器底部，作为麦糟支撑层与麦汁导流层使用。它的核心任务不是完成精密的固液分离，而是在醪液进入过滤阶段后，把谷物糟层稳定托住，让澄清麦汁能够从盘体下方顺利汇集排出，同时避免颗粒大量进入管路造成堵塞。实际酿造中，过滤速度、糟层平整度和底部回流空间都会影响麦汁浊度与洗糟效果，因此该件在结构上采用了圆盘加支腿的形式，通过多根立柱把盘面抬离容器底面，形成连续的集液通道。盘面预留过滤间隙或开孔区域，使液体可以在重力作用下穿流而下，糟层则被截留在上方；支腿沿圆周分布，既承担满液状态下的载荷，也减少对底部流道的遮挡。中部设置的U型提手是典型的操作件，

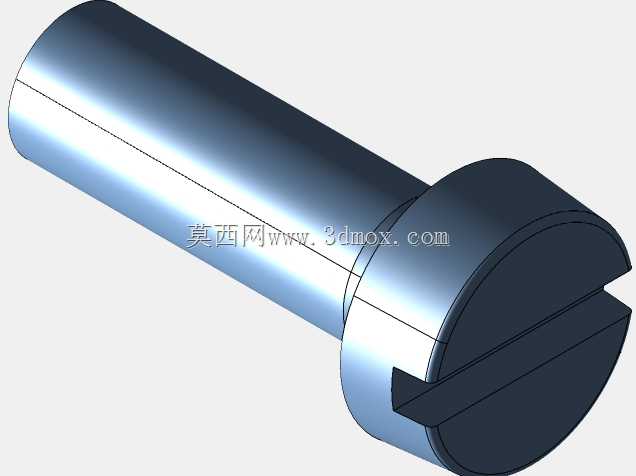

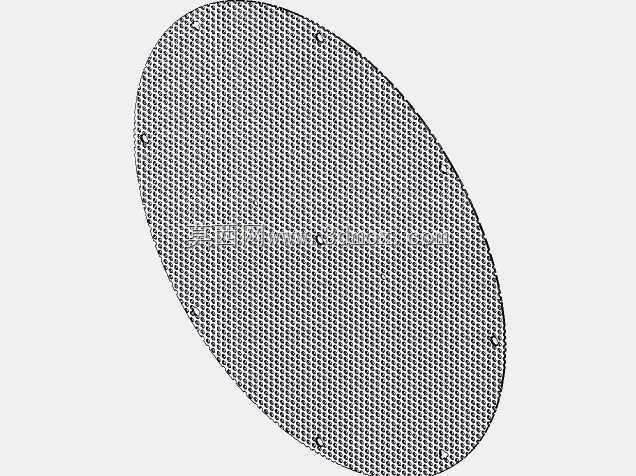

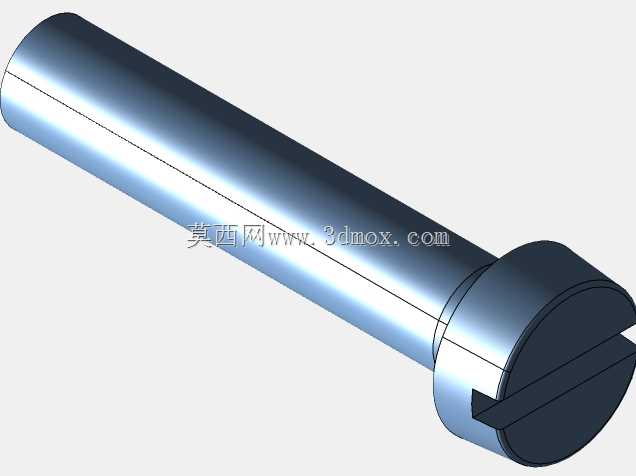

　　尺寸适合手掌伸入，在糖化结束后可整体提出，便于清理残留麦糟、冲洗盘面以及检查容器底部。提手与盘体连接位置考虑了反复提放的受力，避免在满载湿糟时出现局部变形。从设计思路看，这类假底不需要复杂曲面，但对边界尺寸比较敏感。外径必须与桶体内径保持合理配合：间隙过大，谷物会从周边漏入下方；间隙过小，热膨胀或加工偏差会导致卡滞，难以取放。支腿高度决定底部积液空间，过低会限制麦汁流动并增加抽吸阻力，过高则浪费有效容积并可能让盘面在搅拌过程中失稳。盘面厚度和开孔分布需要兼顾强度与通流能力，既要承受湿糟和液体重量，也要保证单位面积上有足够的过流面积，防止局部形成负压或沟流。圆周方向的固定点或定位结构用于限制假底在回流、搅拌和排液时发生偏移，

　　尤其在不锈钢桶内，微小翘曲都可能造成局部缝隙变大。工程建模时，通常先以容器内径为约束建立圆盘基准，再按排液需求确定支腿数量、高度和分布半径。提手位置不宜过高，否则会干涉筛板、盖体或搅拌工具；也不宜过低，否则抓取不便。圆角处理在这类与湿谷物接触的零件上很重要，它不仅降低清洁难度，也减少麦粒、麦壳在边角处堆积的概率。若用于食品加工场景，材料表面应便于刷洗，结构上尽量避免封闭盲腔和难以触及的凹槽。该过滤盘的价值在于把原本直接堆积在桶底的糟层抬升起来，使麦汁能够沿整个盘面下方横向流动至出口，而不是只在出口附近形成局部通道。对于36L这一级别的酿造量，人工操作仍然占比较高，因此可提取、可翻转、可快速冲洗的结构比固定式筛板更实用。

　　它既可以作为独立糖化桶的内部配件，也可以在改造现有容器时作为核心过滤部件使用。选型或建模时应重点核对圆盘外径、支腿落地直径、提手高度、盘面开孔率以及边缘与桶壁的环形间隙，这些尺寸共同决定了安装边界、过滤效率和清洁维护的便利性。
