Sako85口径STS筒式口吻过滤结构

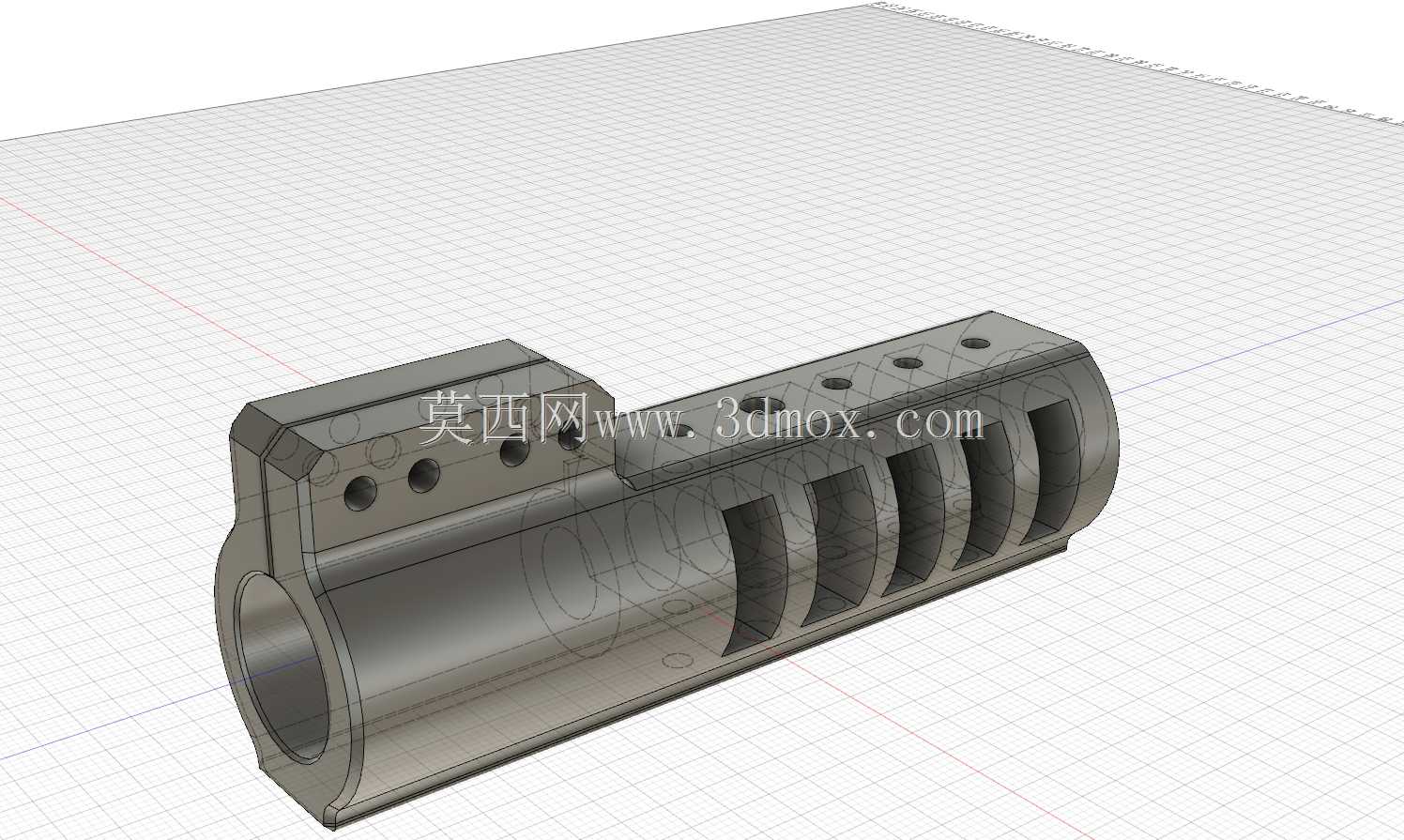

　　该结构面向STS筒式口吻过滤场景，主体采用筒身与上部安装座组合的布置方式，核心功能是在有限轴向空间内形成稳定的流体通道，并通过侧壁开槽区域兼顾通流、减重与外观识别。筒身内部保留完整通孔，可直接与对应口径的管路或接口形成配合，端部圆形边界作为主要安装定位面，装配时能够依靠圆柱面承担径向约束，减少额外导向件带来的累积误差。上部块状座体与筒身一体延伸，顶面布置多个小孔，既可用于紧固件穿装，也可作为定位销孔或辅助流道预留位，具体使用时可根据整机接口选择其中若干孔位参与连接。侧壁连续开槽是该件的关键特征之一，槽口沿筒身周向排列，槽间保留筋条，使外轮廓在开槽后仍具备足够抗弯和抗扭能力。设计上没有采用整周密集开孔，

　　而是把开槽集中在可视和需要通流的一侧，这样既能够降低实体材料体积，也能避免薄壁区域在装配拧紧时发生失圆。对于ABS材料而言，这种筋槽相间的结构比单纯减薄壁厚更可靠，成型时熔体填充路径较短，冷却收缩也更容易控制。从安装边界看，模型最大外轮廓由圆筒外径、上部座体宽度和顶面高度共同决定，布置时需要在座体上方预留紧固件操作空间，在筒身开槽侧留出流体进入或排出的间隙，不能让相邻零件直接贴死槽口。圆筒端部插入深度应结合配合段长度确定，过短会影响定位稳定性，过长则可能挤占内部流道或与对面零件发生干涉。顶面孔位的孔距和边距经过规整排布，孔与孔之间保留足够实体宽度，可承受常规螺钉预紧力；若后续改为卡扣或焊接连接，这些孔位也可作为工艺定位孔使用。

　　筒身外侧的阶梯和平面并非单纯装饰，它们在装配中能够提供防转参考，使过滤器与相邻壳体保持确定角度。实际选型时，不能只看总长度和外径，还要确认开槽区域是否正对来流方向。若槽口被邻近结构遮挡，通流面积会明显下降，过滤或导流效果也会受到影响。若将其用于外露部件，圆筒端部倒角和座体边角需要保持圆滑过渡，以避免ABS件在低温或冲击条件下出现应力集中。建模时应优先建立内部通孔和外部圆筒基准，再拉伸上部座体，最后阵列侧壁槽口与顶面小孔。这样做的好处是孔槽位置均依附于主基准，后续调整口径、槽数或安装孔距时不会破坏整体装配关系。工程图中需要明确筒身内径、外径、总长、座体安装孔中心距以及开槽区域起止位置，

　　这些尺寸直接决定该件能否替换到现有STS筒式接口上。对于需要试制的场景，可先通过三维剖切检查槽底剩余壁厚，再结合ABS材料的收缩率修正模具型腔。整体来看，该结构把连接、通流、减重和防错集中在一个紧凑零件上，适合空间受限且要求快速装配的筒式过滤部位。
