工业厂房内部钢结构承重支撑框架

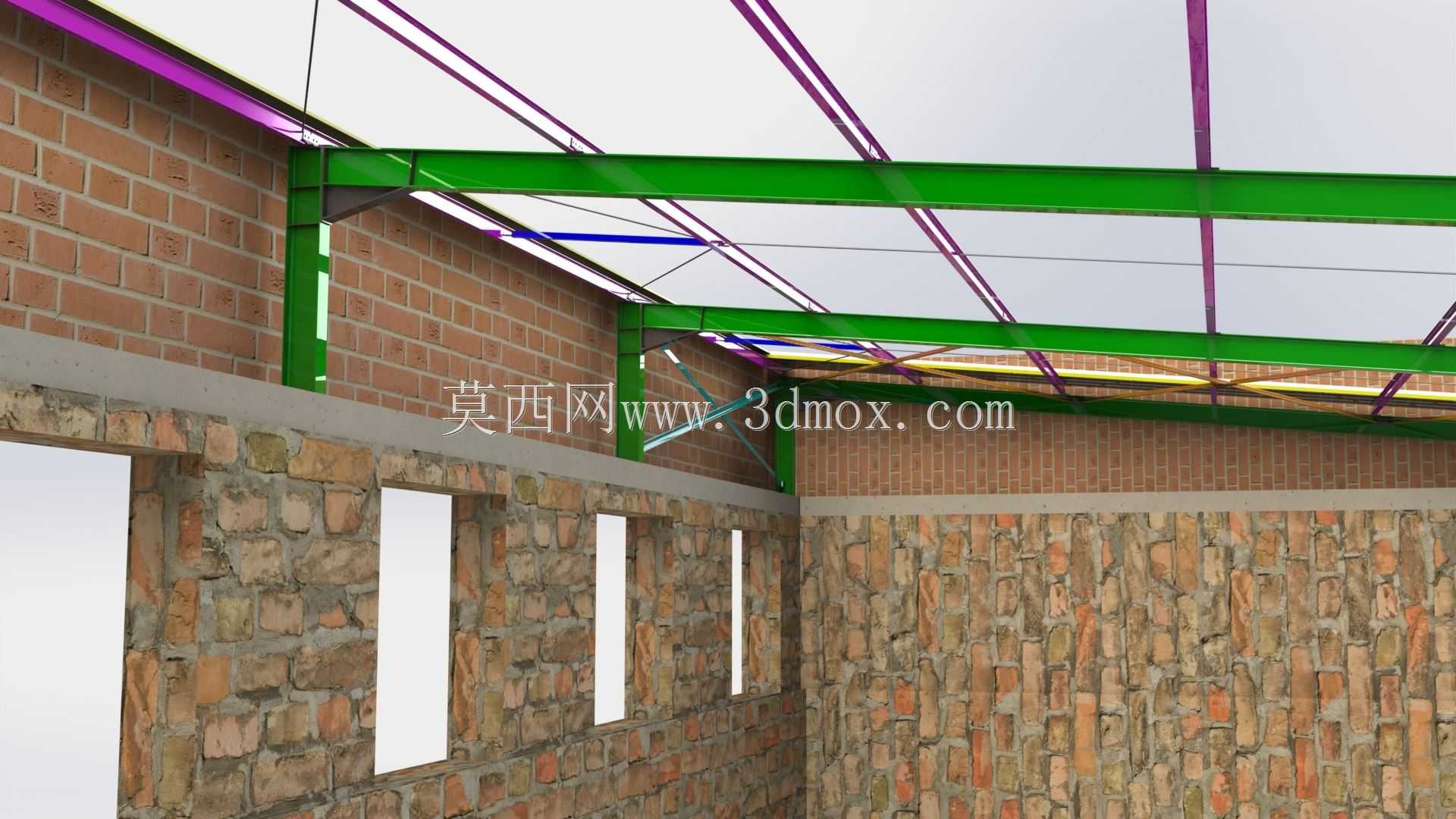

　　这套钢结构框架主要面向单层工业厂房的内部承重改造与新建施工场景，可直接作为屋面荷载传递、管线吊挂、墙体拉结的核心受力构件使用。实际施工中，这类钢梁多布置在砖砌围护墙体顶部，一方面承接屋面檩条、屋面板传递下来的竖向恒载与活载，将荷载均匀传导至下部砖柱或混凝土构造柱，另一方面可作为车间内动力管线、通风管道、照明桥架的吊挂基础，无需额外在屋面打孔破坏防水层。

　　从结构受力逻辑来看，主梁采用H型钢截面，相比同截面积的矩形钢管拥有更优的强轴抗弯性能，能够适配6米至9米的常见柱距，梁端与墙体顶部的预埋钢板采用角焊缝满焊连接，焊缝高度根据梁端剪力计算确定，可避免节点处出现应力集中导致的焊缝撕裂。梁体表面涂刷的绿色防锈漆为醇酸防锈底漆加面漆的双层涂装，能够适应车间内多粉尘、轻微潮湿的使用环境，延缓钢材锈蚀速度，延长结构整体使用寿命。

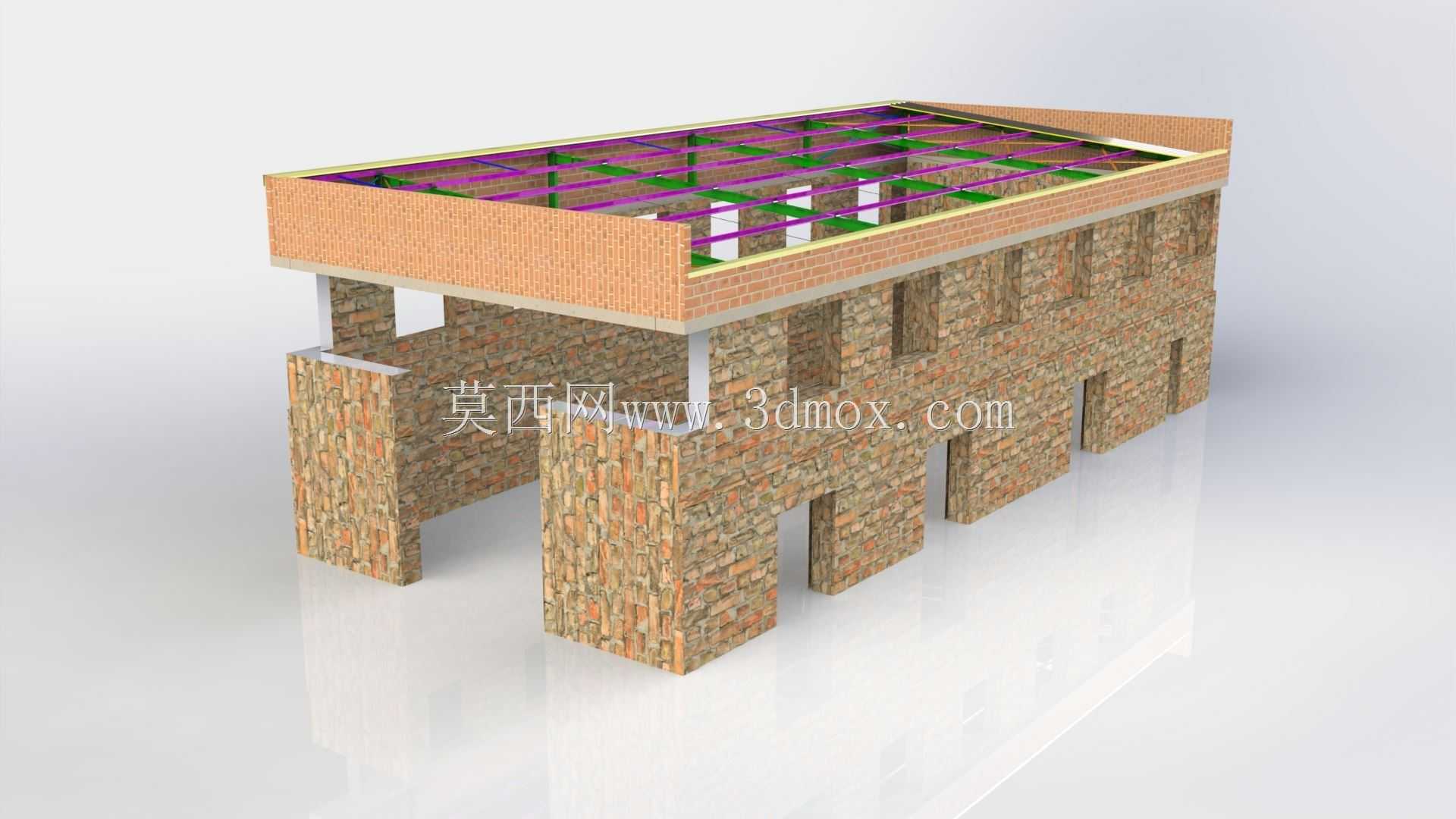

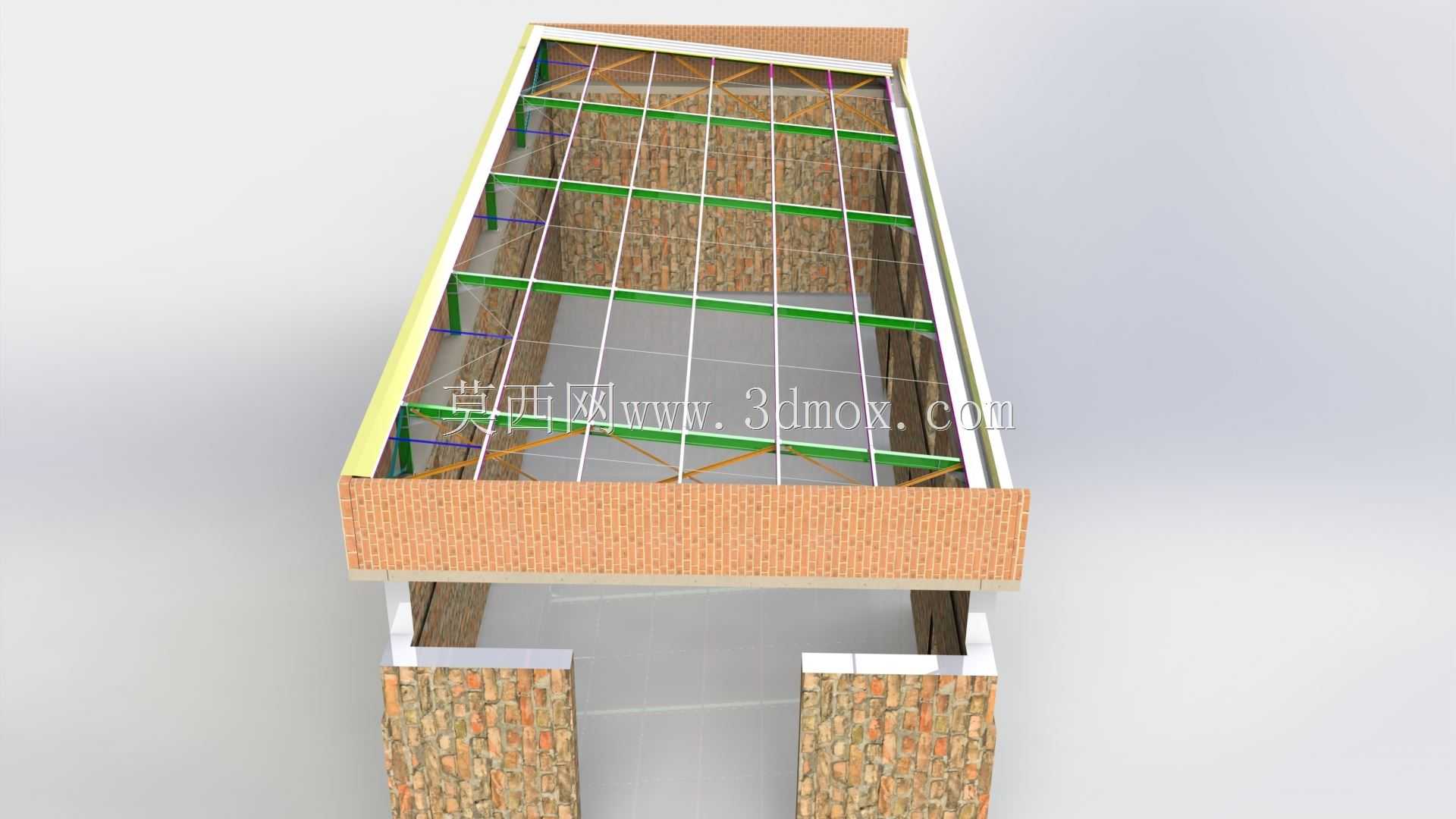

　　设计阶段首先需要根据厂房的使用用途确定屋面荷载取值，若为普通机加工车间，屋面活载可按常规取值，若后续需要在梁上吊挂重型设备或大口径管道，则需要额外验算梁的抗弯强度、挠度以及整体稳定性，必要时在梁跨中位置增加侧向支撑，防止H型钢梁出现平面外失稳。梁的布置间距需要结合屋面板的跨度共同确定，通常控制在1.5米至3米之间，间距过小会造成钢材浪费，间距过大则会导致屋面板跨中挠度过大，出现积水或变形问题。

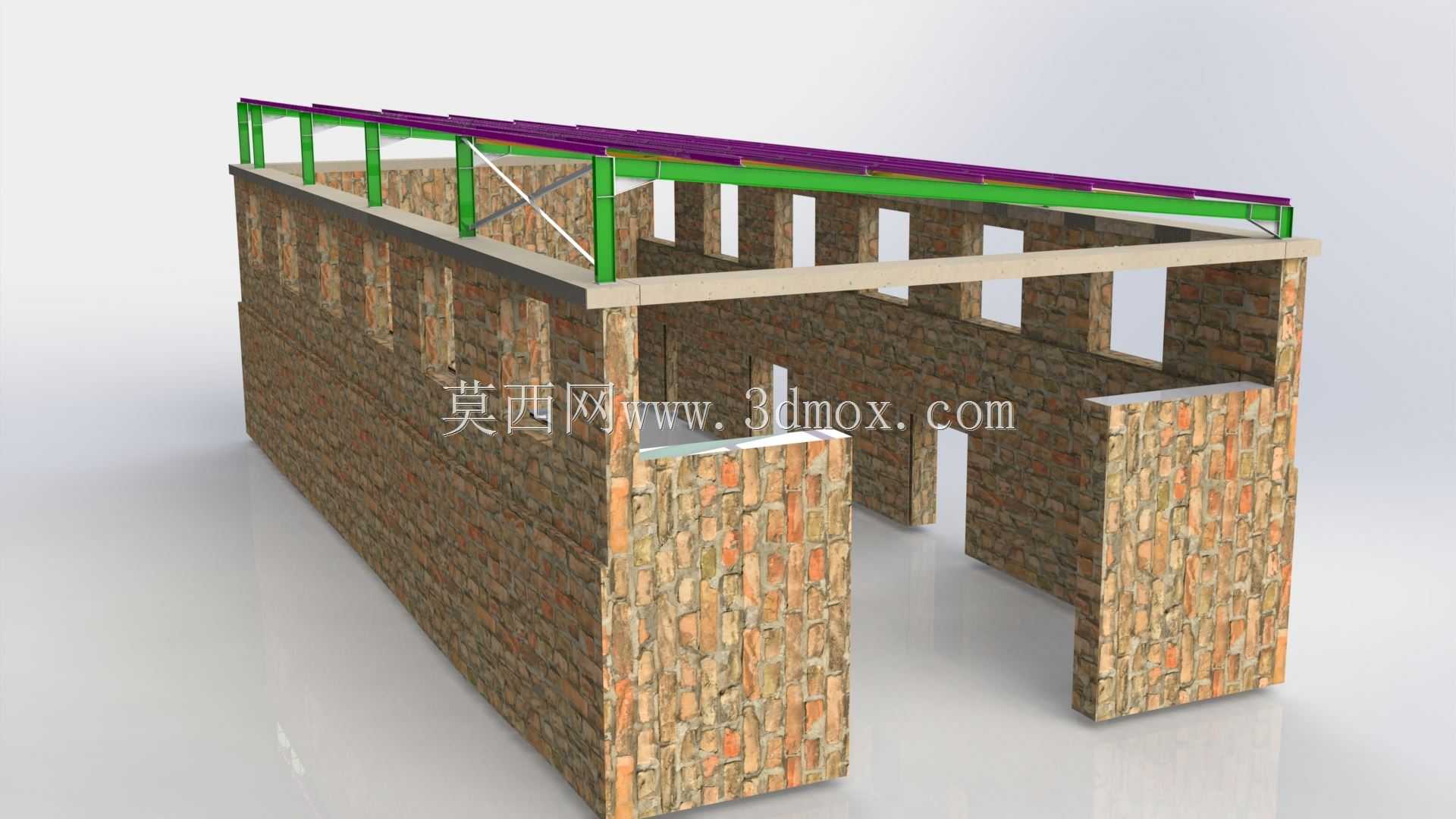

　　安装边界方面，钢梁底部与墙体顶部的接触面需要提前用水泥砂浆找平，保证梁底与支撑面紧密贴合，避免出现局部点接触导致的墙体压碎。梁端伸入墙体的支撑长度需要满足砌体结构的局部承压要求，通常不小于180毫米，若墙体厚度不足，需要在梁端下方设置混凝土梁垫，扩散梁端传来的集中压力。多根钢梁平行布置时，需要通过系杆将相邻钢梁的上翼缘连接为整体，系杆可采用圆钢或角钢，能够有效传递水平风荷载，提升整个结构的空间整体性。

　　针对不同的车间使用需求，该框架还可进行灵活拓展，若车间后续需要加装起重吨位较小的悬挂起重机，可在对应位置的钢梁上焊接加强筋板，验算梁的疲劳强度与动载挠度，无需额外架设独立的起重机立柱。对于有保温需求的厂房，可在钢梁下方吊挂保温棉与内饰板，所有吊挂点均采用焊接螺栓连接，避免在梁的受拉翼缘随意打孔，削弱梁的有效受力截面。

　　建模过程中需要重点还原梁端的焊接节点构造，包括加劲肋的布置位置、焊缝的坡口形式以及预埋板的尺寸规格，这些细节直接决定了后续施工的可行性。不同规格的H型钢需要对应匹配的连接节点，严禁出现大截面梁搭配小尺寸预埋板的设计错误，同时需要预留出管线穿梁的洞口位置，洞口需要设置在梁的腹板中性轴附近，并在洞口周边焊接补强环，避免洞口处应力集中导致腹板局部失稳。

　　在老旧厂房改造项目中，这类钢结构框架还可用于替代原有老化的木梁或混凝土薄腹梁，施工时无需大规模拆除原有墙体，仅需在墙体顶部开凿出支撑位即可完成钢梁安装，能够大幅缩短改造工期，同时提升厂房的结构安全储备。安装完成后需要对所有焊接节点进行除锈补漆，定期检查螺栓连接部位的紧固情况以及焊缝是否出现开裂，确保结构在全生命周期内安全运行。
