TO252封装贴片式散热固定支架

　　该零件属于板级电子散热领域常用的表面贴装式金属散热支架，主要面向采用TO-252、Dpak等贴片功率封装的半导体器件。在开关电源、电机驱动、工业控制板、汽车电子模块以及充电器类产品中，MOS管、稳压IC、肖特基二极管等器件在持续导通或高频开关过程中会产生明显结温热损风险，仅靠封装塑封体和铜引脚自然散热往往无法满足降额要求，此时需要在器件上方或周边增加金属散热体，把芯片热量快速传导到更大表面积并散入周围空气。

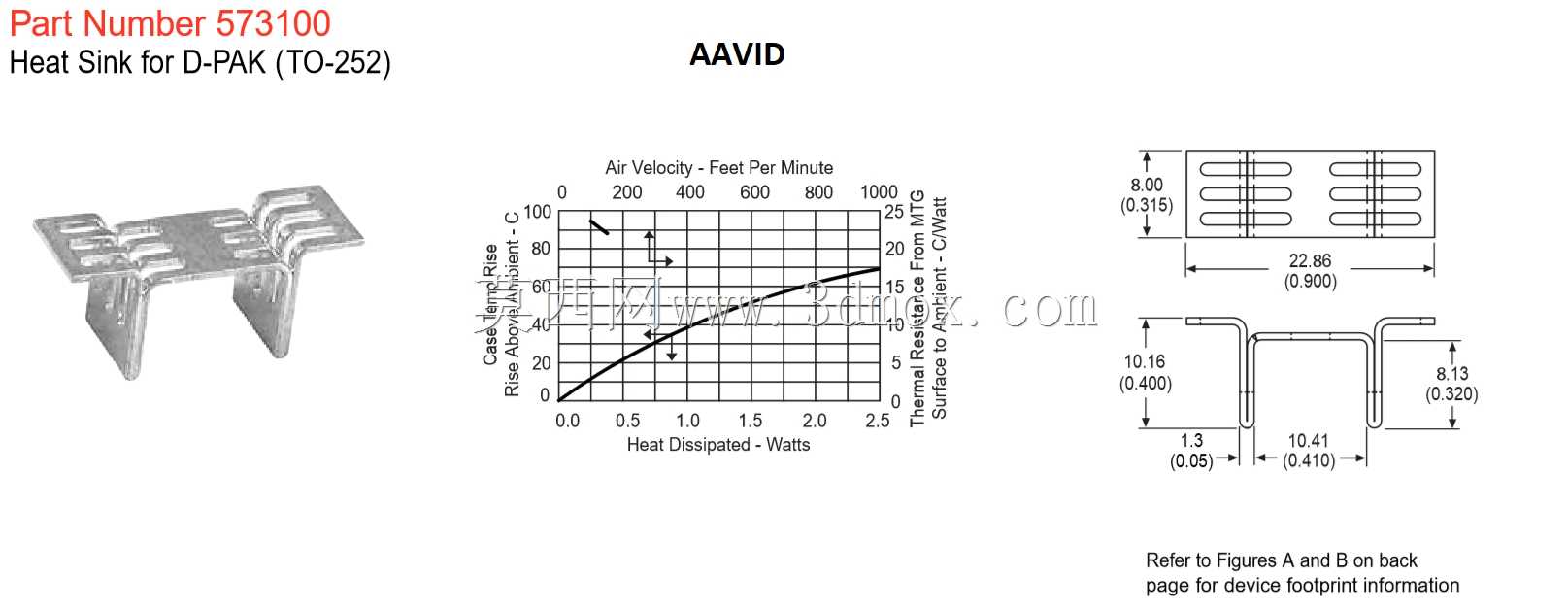

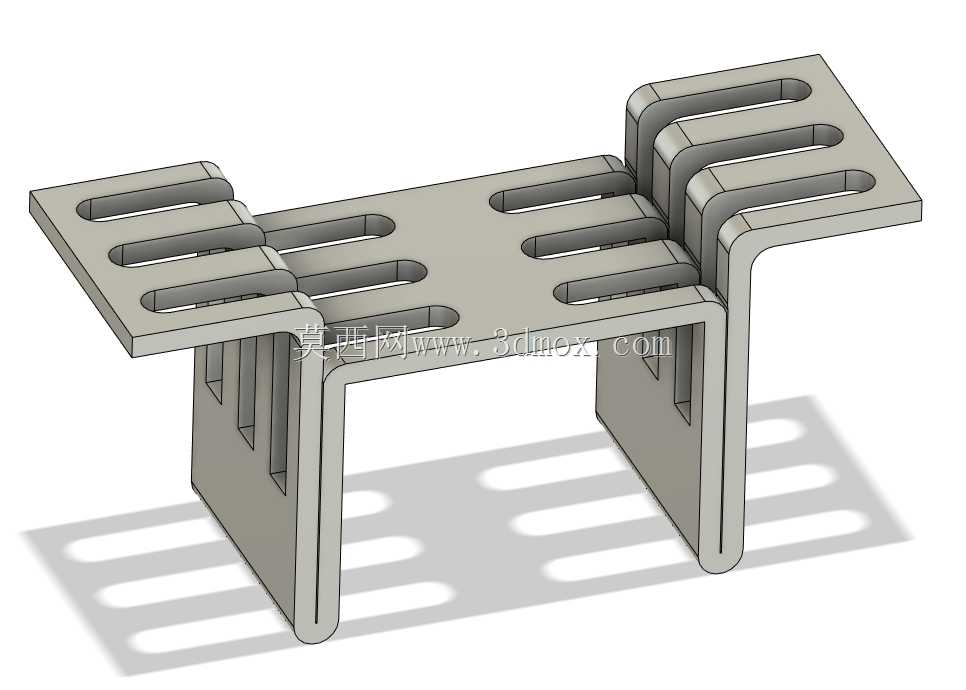

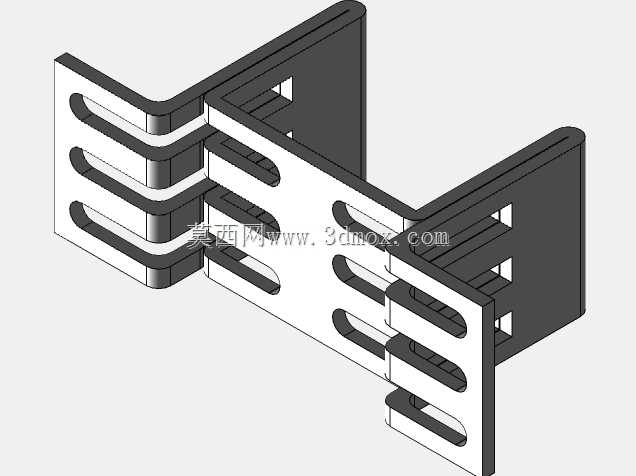

　　从结构上看，该件采用薄金属板一次折弯成型，整体呈低矮桥形。顶部平面承担与器件封装表面接触或邻近换热的作用，两侧向下弯折形成支撑脚，可直接贴装在PCB焊盘上，通过回流焊或波峰焊完成固定。顶面开设多组长条形镂空槽，这些槽并非单纯减重：在连续冲压生产中，槽孔能够释放板材折弯时的内应力，降低折弯区附近的翘曲趋势；在装配后，开槽增加了气流掠过表面时的扰动和换热边界，也减少了顶面与PCB之间形成封闭气腔的可能。对于采用贴片工艺的板卡，这种镂空结构还能改善焊接区附近的助焊剂挥发与热空气流通，降低局部热量积聚。

　　两侧支脚并非简单直板，而是与顶面保持连续折弯圆角，圆角半径需要兼顾材料延展性和装配高度。支脚底部形成可焊端面，其宽度决定焊点强度和共面度要求。由于该类支架在SMT线体上随板一起过炉，支脚共面度、平面度以及折弯回弹必须严格控制，否则会出现虚焊、立件或顶偏器件的问题。顶面与支脚之间的垂直高度对应器件封装高度和安全间隙，设计时既要让散热面尽量靠近发热体，又要避免压坏塑封体或造成焊点额外应力。

　　在实际选型中，工程师通常不会孤立看待这个零件。PCB布局阶段需要确认器件焊盘、散热支架焊盘以及周围高元件之间的间距；若板上存在电解电容、连接器、塑壳隔离件等较高物体，支架外轮廓和折弯边必须预留干涉边界。对于多颗Dpak器件并排布置的电源板，可按单颗独立支架方案排布，也可在空间受限时评估连体散热条，但连体方案对PCB平整度和焊接一致性要求更高。该独立桥形支架的优势在于装配灵活、模具成本较低、单件热膨胀对焊点的拉扯相对有限。

　　材料选择上，这类件多采用导热性和冲压性兼顾的铜合金或铝合金薄板，表面根据焊接工艺进行镀锡、镀镍或相应钝化处理。铜的导热能力更强，适合功率密度较高的场合，但成本和重量略高；铝质较轻、成本较低，但焊接性和表面处理需要匹配特定工艺。无论采用哪种材料，料厚都需要在散热能力、支架刚性和冲压难度之间平衡：过薄会导致顶面易变形、接触不稳；过厚则增加折弯力、占用高度空间，并可能在温循过程中对焊点形成较大应力。

　　建模时应优先按钣金件思路建立，而不是画成实体后再勉强拆分。先绘制顶面展开轮廓，准确表达长槽、端部边线和支脚连接位置；再按折弯线生成两侧支脚，保留内R角并扣除相应折弯系数。顶面槽孔端部建议保留合理圆角，避免冲压毛刺和应力集中。支脚底面需要定义为焊接贴合面，并在工程图中标注共面度、关键高度、槽孔位置度以及表面处理要求。对于SMT应用，还应在三维装配中模拟吸嘴取件状态，确认顶面是否有足够平整区域供真空拾取；若顶面开槽过多导致吸附不稳定，可能需要追加盖带包装或调整局部平面。

　　热设计层面，该支架的有效散热面积并不只取决于顶面大小，支脚同样参与热量向PCB铜箔传递。器件热量可通过接触或近场辐射传至支架，再由顶面、槽边和支脚向空气及焊盘扩散。若PCB在支架焊盘下方设计了大面积铜皮和多个热过孔，支脚可成为额外导热路径，明显降低稳态温升。相反，如果焊盘被孤立成小铜点，支架的散热贡献会被削弱。因此结构建模完成后，最好把简化模型导入热仿真环境，与器件封装、PCB铜层和周围边界条件一起校核，而不是仅凭经验估算。

　　该零件的外形边界体现了小型化板卡对散热件的典型约束：低矮、贴装、可焊、少占板面。折弯形成的桥下空间需要容纳TO-252器件本体，因此支脚内距必须大于封装宽度并留出贴装偏差；顶面长度应覆盖主要发热区域，但不能侵入邻近器件的禁布区。端部开槽位置还会影响支架在拾取和回流过程中的变形，槽孔过于靠近折弯线时，材料流动和热膨胀不均匀可能引起扭曲。成熟设计通常会在槽孔与折弯线之间保留足够桥宽，使支架在轻量化的同时维持形状稳定。

　　对于设备维护和批量生产，这种一体式冲压支架比多件组合散热器更适合自动化产线：没有额外卡扣、铆钉或绝缘粒，料带包装后可由贴片机直接吸取，减少人工装配工序。其失效风险主要集中在焊接共面性、表面可焊性以及温循后的焊点疲劳，因此在样机阶段应做板面温度曲线确认、推力检查和冷热循环验证。三维模型中把支脚焊盘、顶面接触区、折弯圆角和开槽细节表达清楚，能够直接服务于PCB封装建库、钢网开口评估、工装吸嘴设计和热仿真前处理，是电子结构工程师进行功率器件板级布局时较有代表性的五金散热件参考。
