四索牵引平面缆索机器人结构设计

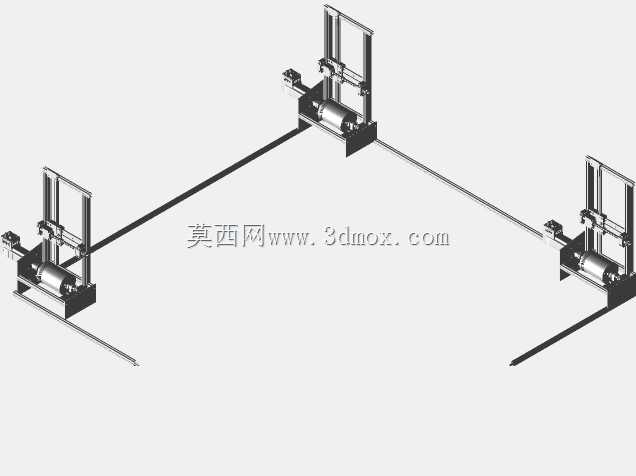

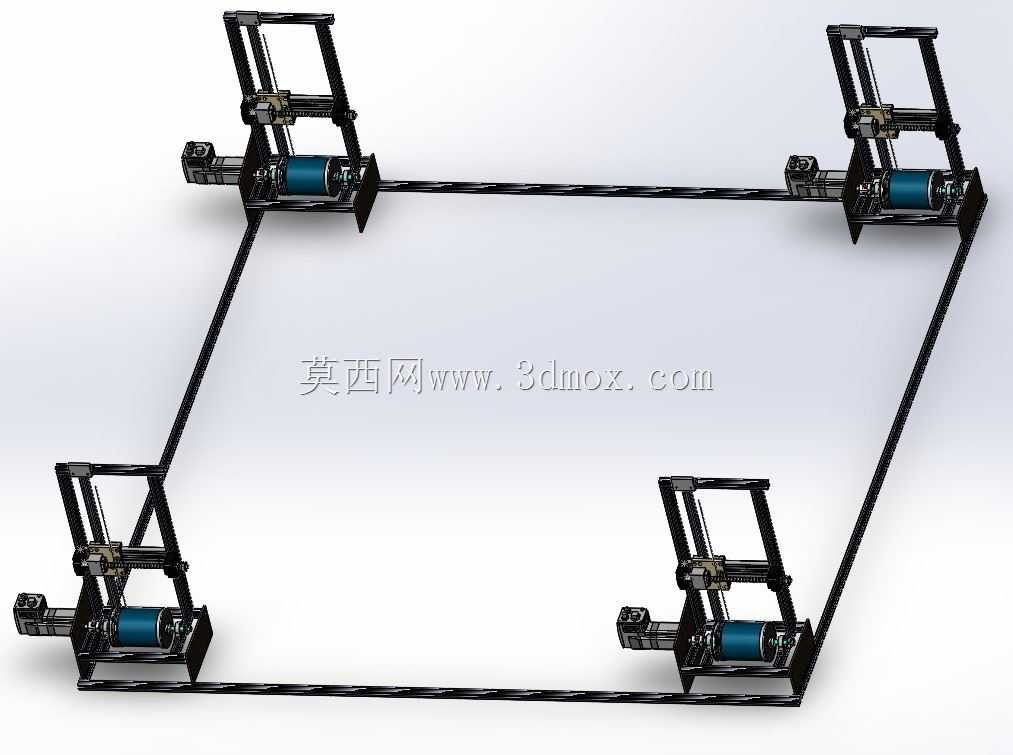

　　该绳驱平面作业装备的核心构型采用四索并联牵引原理，通过四根对称布置的牵引缆索约束末端执行器的平面运动自由度，相比传统直角坐标式直线模组，其工作空间内没有凸出的运动滑台遮挡作业路径，尤其适合大跨度平面区域内的检测、喷涂、轻载搬运类工序。整机框架采用标准工业铝型材拼装成型，型材槽口可直接嵌入传感器、拖链、限位开关等附件，无需额外焊接支座，现场调整框架跨距时仅需更换对应长度的型材杆件即可，大幅降低非标改造的加工成本。

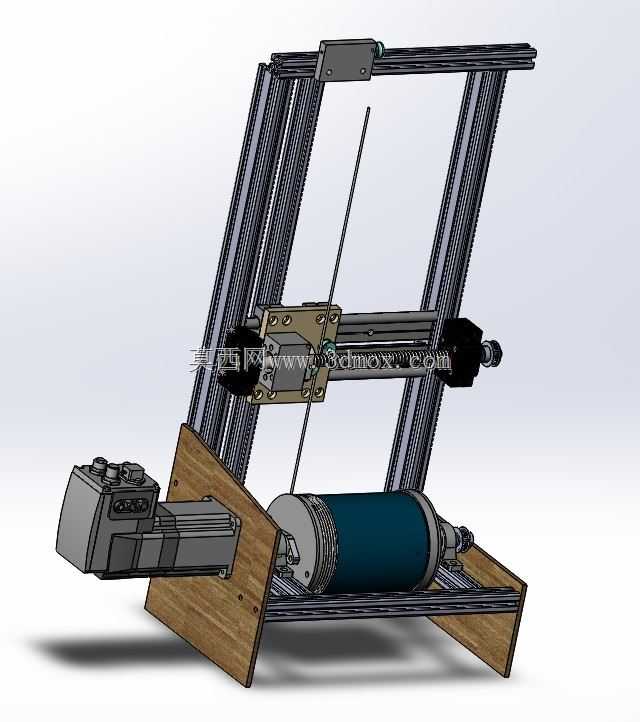

　　驱动端集中布置在框架底部的木质安装基板上，四组无刷伺服电机经联轴器直接驱动储绳卷筒，卷筒表面加工有螺旋绳槽，可保证缆索收放过程中逐层整齐排列，避免乱绳引发的张力波动。传动链路中取消了额外的减速齿轮组，依靠电机自身的低速大扭矩输出特性匹配缆索牵引负载，既减少了传动背隙对末端定位精度的影响，也省去了定期润滑齿轮、排查齿面磨损的维护工序。末端执行器通过四个缆索接点与四根牵引绳连接，接点位置经过力学优化，保证任意姿态下四根缆索均保持受拉状态，不会出现松绳脱槽的问题。

　　从安装边界来看，该设备的整体占地轮廓由铝型材框架的长宽尺寸决定，框架底部的支撑脚向外侧延伸形成稳定支撑面，无需在地面打膨胀螺栓固定，可直接放置在平整的车间地坪或实验平台上。设备运行时的最大外伸边界不超出框架支撑脚的投影范围，周边预留五十毫米以上的散热间隙即可满足电机长时间运行的通风需求。末端执行器的运动范围覆盖框架内部的整个矩形平面，其运动速度可通过调整电机转速与缆索收放速率匹配，最大牵引负载由缆索破断拉力与电机额定扭矩共同决定，选型时可根据实际作业末端的重量更换对应直径的牵引缆索。

　　设计过程中优先考虑了缆索张力的均衡控制逻辑，四组电机的输出扭矩可根据末端位置实时调整，避免单根缆索受力过大引发断绳风险。框架顶部的横向型材上安装有导向轮组，缆索从底部卷筒引出后经导向轮换向，再沿框架立柱方向延伸至末端接点，整个走线路径无尖锐转角，可有效降低缆索的弯折磨损。电气控制元件集成在底部安装板的侧端，电机动力线与编码器线缆沿铝型材槽口规整布设，线缆与运动的缆索完全隔离，不会出现运行过程中线缆被缠绕的故障。

　　该类装备可直接应用于大型板材的表面缺陷检测、建筑墙面的自动化喷涂、平面仓储区域的轻料分拣等场景，相比串联式关节机器人，其结构自重更轻、工作空间更大，且末端运动惯量极低，高速启停时不会产生明显的振动。针对不同的作业需求，仅需更换末端执行器的安装接口，即可搭载检测探头、喷涂枪、机械手爪等不同工具，机架与驱动部分均可通用，能够快速适配多种平面作业工序，在非标自动化产线搭建与实验室机器人原理验证场景中均有较高的实用价值。
