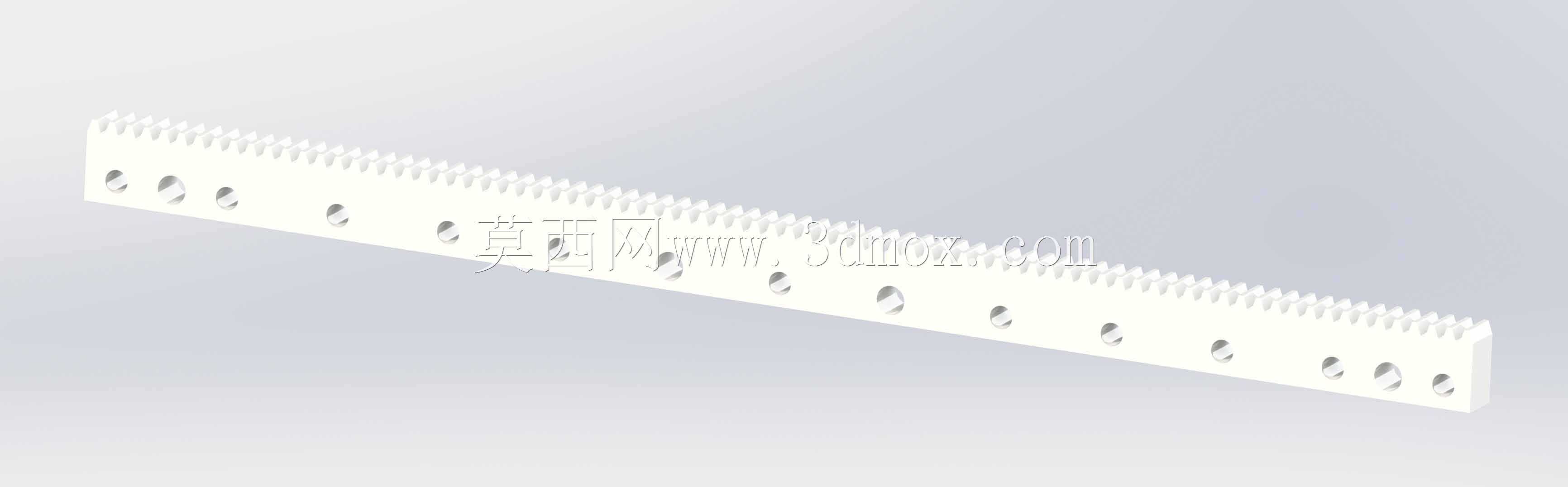

参数化直齿传动齿条结构设计

　　这款参数化直齿齿条的建模逻辑，核心围绕可配置的齿形参数展开，设计阶段没有把齿距、齿高、齿条总长、安装孔位这些数值写死，而是通过变量关联驱动整个实体更新，后续对接不同模数、不同行程的直线传动需求时，只需调整对应参数即可快速生成适配的齿条结构，不用从零开始绘制齿形与基体，能大幅缩短非标传动机构的设计迭代周期。从实际落地场景来看，这类齿条常出现在数控机床的进给轴、桁架机械手的水平行走轴、自动化生产线的工件移送工位、升降设备的导向传动段，相比同步带传动，它的传动刚性更强、定位精度保持性更好，长期运行不会出现带体拉伸松弛的问题；相比滚珠丝杠的长行程方案，大跨度下齿条拼接的成本更低、加工难度更小，单根齿条的长度可以根据型材加工能力做适配，

　　多段拼接后能轻松实现数米甚至数十米的直线传动行程，这也是长距离重载直线运动机构优先选用齿轮齿条传动的核心原因。齿条本体采用等截面矩形基体结构，这种截面形式的工艺性很好，既可以用型材直接拉制出毛坯再做齿部精加工，也能通过整块板材铣削成型，背部的大平面可以直接贴紧设备安装基准面，靠平面配合保证齿条的直线度，安装时不需要做复杂的曲面找正。沿齿条长度方向均匀排布的沉头安装孔，孔位间距经过匹配校核，既保证每一段齿条都有足够的压紧点，避免长期受载后出现窜动，也不会因为孔位过密削弱基体的整体刚性，沉孔结构可以让紧固螺栓完全埋入齿条基体内部，安装后不会凸出表面干涉齿轮啮合，也不会在行程范围内形成运动障碍。齿形部分采用标准直齿设计，

　　建模时齿廓曲线严格按照渐开线生成，齿顶修缘、齿根过渡圆角这些细节都做了还原，不是简单用三角形齿代替，这样生成的模型导入工程图后可以直接导出齿形参数用于加工，仿真阶段也能真实模拟齿轮齿条的啮合接触状态，避免出现齿顶干涉、侧隙不合理的问题。设计时还预留了拼接定位的工艺基准，多根齿条对接时，端部的齿距公差可以通过定位销或者修配端面来保证，整根拼接后的累计齿距误差能控制在传动精度要求范围内。从安装边界来看，齿条的宽度方向尺寸要和配对齿轮的齿宽匹配，通常齿轮齿宽会略大于齿条宽度，保证啮合时不会出现偏载；厚度方向要预留足够的螺栓沉孔深度，同时保证背部安装面到齿根的剩余厚度有足够的强度，承受齿轮传动带来的径向力不会发生变形。

　　参数化配置的另一个优势在于可以快速适配不同的载荷等级，轻载场景下可以减薄基体厚度、缩小安装孔尺寸，重载工况下则可以加大基体截面、提升齿部的接触强度，整个调整过程所有特征都会同步更新，不会出现特征报错、参考丢失的问题。在做整机布局时，齿条的安装基面平面度、两根对接齿条的等高性都有明确要求，建模时把这些安装基准面单独做了标识，方便后续出工程图时标注形位公差，也能在三维装配阶段直接检查齿轮和齿条的啮合侧隙、全行程的干涉情况。这类齿条的材质通常根据工况选择，普通自动化设备常用45号钢调质处理，中重载场合会选用40Cr调质后齿面淬火，有防腐需求的场景也可以换成不锈钢材质，参数化模型可以直接同步更新材质对应的热处理工艺要求，不需要重新调整结构尺寸。
