FPV无人机SMA天线固定支架结构

　　这款支架的核心定位是穿越机机载图传天线的可靠固定件，适配HSKRC VO235这类紧凑型FPV机架，解决飞行过程中天线晃动、信号角度偏移、炸机时天线根部易断裂的常见问题。在实际飞行场景里，图传天线的朝向直接决定信号接收质量，若天线随意绑扎在机架上，大机动飞行时的震动会让画面出现雪花、断连，甚至在穿障过程中天线被异物剐蹭脱落。该支架通过刚性弯折结构把SMA接头牢牢约束在指定位置，让天线辐射方向保持在预设角度，减少信号死角。

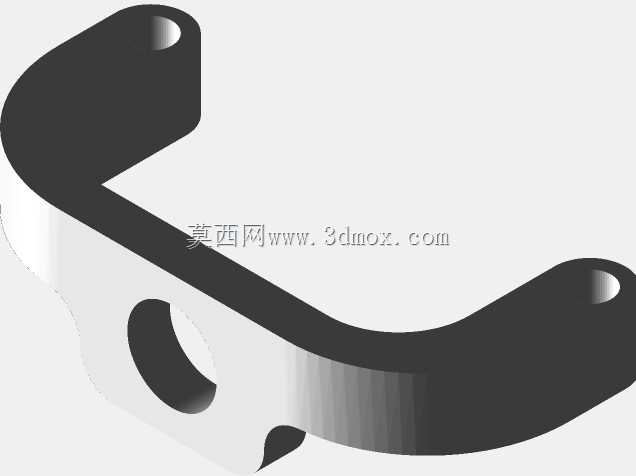

　　从结构功能来看，支架一端预留适配6.3mm SMA连接器的安装孔，可直接将SMA母座或接头穿过孔位，用自带螺母锁紧，避免接头在机架上转动；另一端设置两个用于3mm螺钉的固定孔，可直接锁附在机架现有安装柱上，不需要额外改装碳板孔位。这种双孔固定方式比单孔扎带固定抗扭能力更强，能承受飞行中急加速、急刹车带来的惯性载荷，也能缓冲部分炸机冲击，降低SMA接头直接被掰断的概率。

　　设计思路上优先考虑了轻量化与安装兼容性。FPV机架对每一克重量都较为敏感，支架采用弯折薄板形态，在保证连接刚度的前提下尽可能减少材料占用，避免增加机头不必要的转动惯量。弯折角度并非随意设定，而是结合VO235机架的机头空间、飞控与图传设备的堆叠位置确定，使支架安装后不会与摄像头、图传发射模块、电池绑带产生干涉。支架的弯折边同时起到加强筋作用，平板料经过一次折弯后，整体抗弯折刚度明显提升，薄料也能获得足够支撑强度。

　　安装边界方面，两个3mm螺钉孔的孔距需与机架对应安装柱保持一致，装配时螺钉从支架外侧穿入，背面可使用尼龙防松螺母或直接锁入铝柱螺纹。SMA孔位中心到支架弯折边的距离，要保证SMA接头拧紧后，接头尾部的馈线有自然弯曲半径，不能让馈线在根部硬折，否则长时间震动会导致同轴线芯线断裂。支架安装后，天线轴线宜与机身纵轴形成合适夹角，使飞行姿态变化时天线极化方向仍能覆盖地面接收端。

　　在结构细节处理上，支架边缘应避免尖锐毛刺，防止割伤图传馈线或电池外皮；孔位边缘可做轻微倒角，方便SMA接头和螺钉快速导入。若采用碳纤维或玻纤板材加工，需注意孔边分层问题；若采用金属薄板，则要考虑与图传设备的电磁影响，尽量不要让支架大面积遮挡天线辐射体。实际装机时，还应在支架与机架之间预留微小缓冲，或通过螺钉锁紧力控制压紧程度，避免硬连接把机架震动直接传递到天线接头。

　　该支架虽然属于小型机载结构件，但对整机可靠性影响明显。它把原本需要扎带、热熔胶固定的天线转化为可重复拆装的刚性连接，便于外场更换天线、调整图传配置，也让机头布局更加规整。对于结构设计人员而言，这类零件的重点不在复杂曲面，而在孔位精度、折弯角度、安装包络与周边设备的匹配；只有把螺钉孔、SMA孔、折弯半径和机架安装面统一考虑，才能做出既轻又稳、装机后不干涉的实用固定件。
