树莓派Volumio数播木质激光切割外壳

　　这套斜置式木质外壳的核心定位，是为搭载Volumio系统的树莓派音频播放装置提供一体化承载结构，适配带7英寸触控显示屏的整机方案，同时将GPIO端口扩展的物理操控按键整合到前面板区域，解决裸板堆叠摆放时接线杂乱、屏幕视角不佳、按键操作不便的实际使用痛点。在桌面HiFi、小型背景音乐控制端、便携数播改装这类场景里，这类外壳不需要额外开模，依靠平板激光切割件的榫卯插接就能完成装配，加工门槛低且改装调整自由度高。

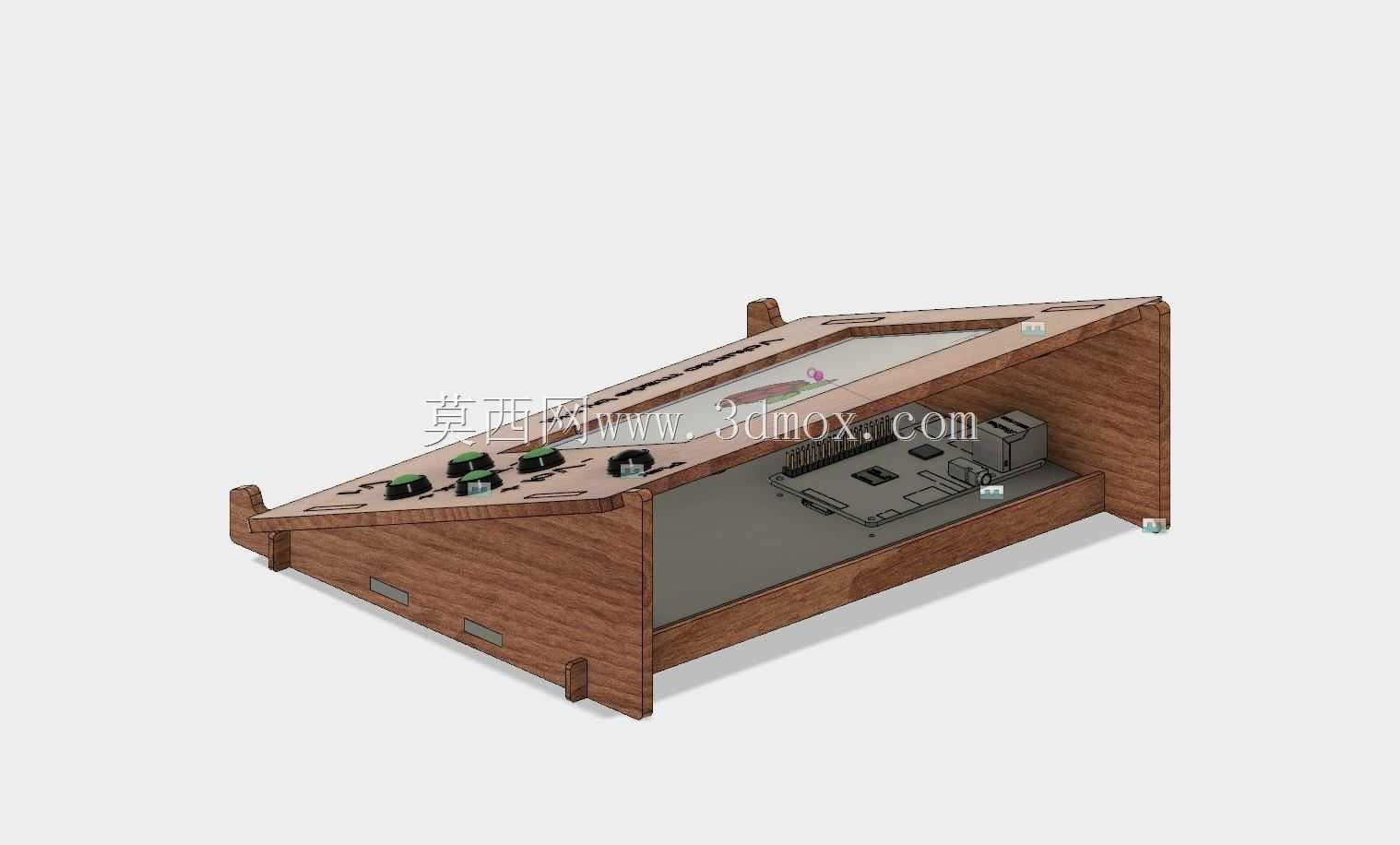

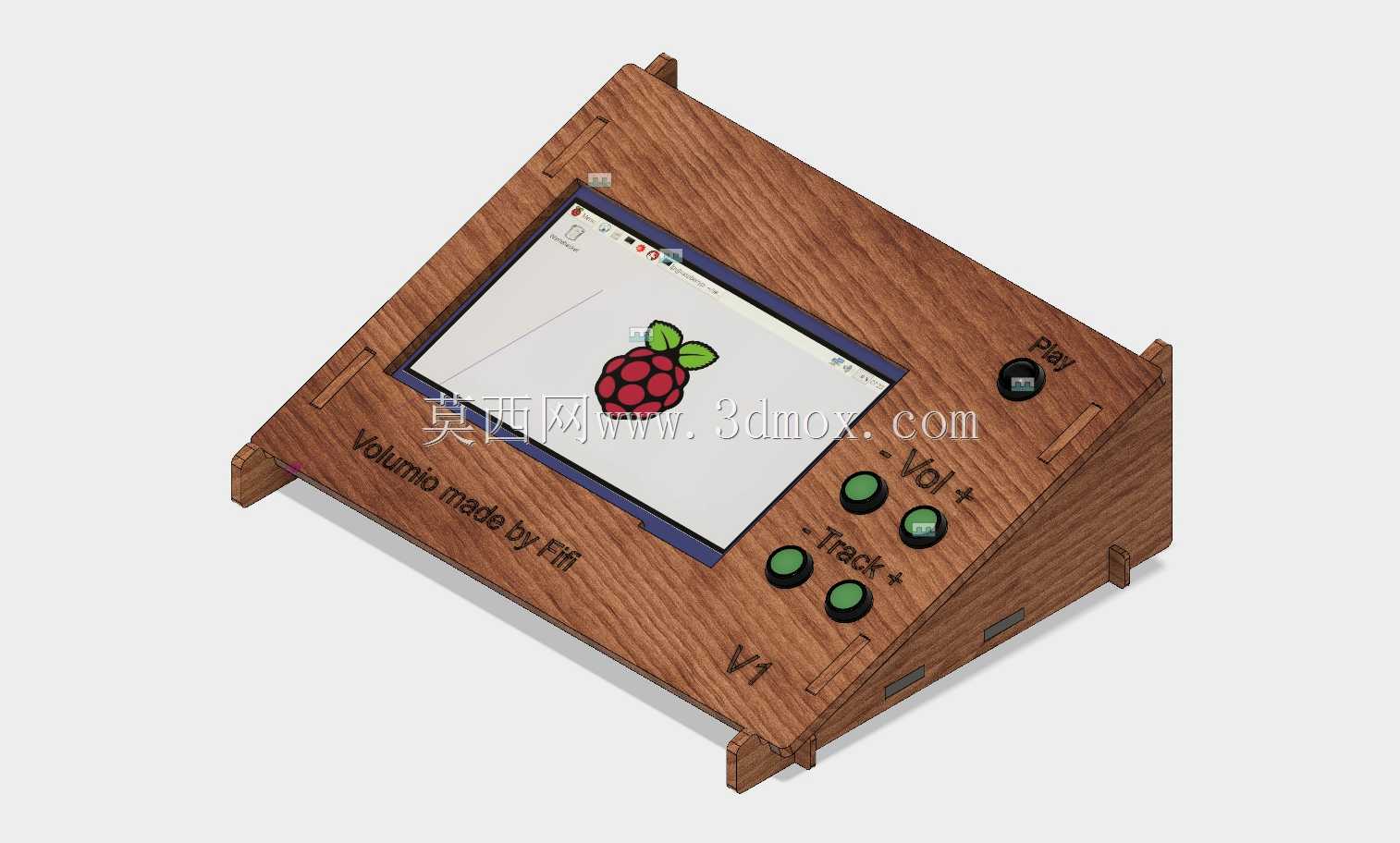

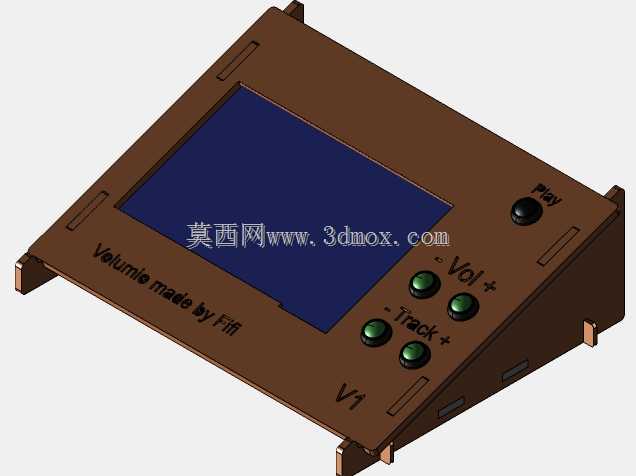

　　从结构布局来看，整机采用前倾斜面的人机交互设计，屏幕嵌入斜面上半区域，观看时无需低头俯视，站立或坐姿操作都能获得舒适可视角度；屏幕下方的斜面区域排布播放控制、音量加减、曲目切换按键，按键直接对应树莓派GPIO引脚，不需要额外飞线转接，按压行程和面板开孔的同轴度在切割阶段就由图纸公差保证。外壳侧面预留接口避让槽，对应树莓派的供电、网线、USB及音频输出端口，外接U盘、解码器或网线时不需要拆卸壳体，日常插拔操作不会剐蹭木质板材边缘。底部的支脚结构与侧板一体切割成型，将整机抬离桌面2-3毫米，既给底板下方留出空气流通间隙，帮助树莓派主板散热，也避免木质底面直接刮花桌面漆面。

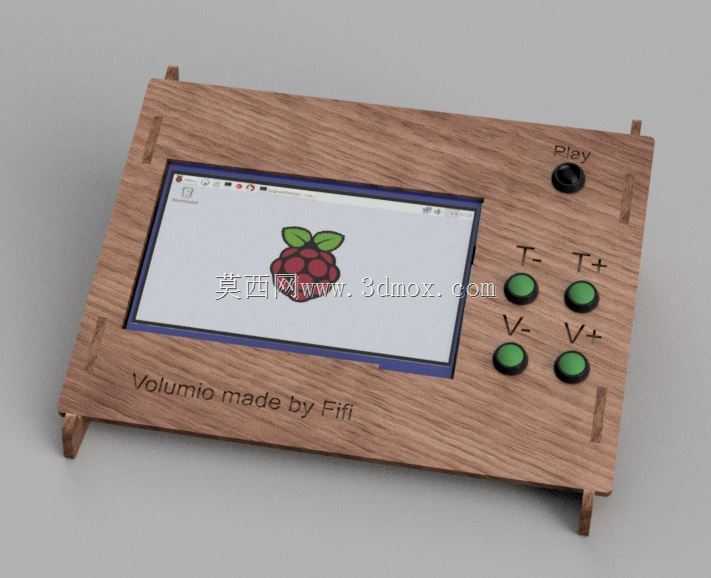

　　设计思路上优先采用无胶无金属紧固件的插接逻辑，每块板材的拼接槽口做等宽间隙配合，切割时控制 kerf 补偿量，装配后依靠木材自身的轻微形变张力锁紧，不需要螺丝或胶水就能固定整体形态，后期拆解维护主板、更换按键或调整屏幕位置时，只需反向松脱榫卯结构即可，不会破坏板材本身。前面板的字符标识采用激光蚀刻工艺，直接在木板表面烧灼出功能字样，长期使用不会出现丝印磨损脱落的问题，同时蚀刻区域与木色形成自然色差，不需要额外填色就能清晰辨识按键功能。

　　尺寸边界方面，整体轮廓围绕7英寸屏幕的外框尺寸展开，斜面宽度刚好容纳屏幕边框与两侧按键组，深度方向预留主板、屏幕驱动板的叠放空间，内部高度避开主板上最高的电容与接口元件，装配后屏幕背面与底板之间保留3-5毫米空隙，防止挤压驱动板排线。所有切割件均为等厚薄平板，下料时可以在整张木板上紧密排样，减少边角料浪费；板材厚度统一，切割时不需要换刀或调整激光焦距，一次性就能完成所有零件加工。外壳的后侧预留开槽，方便屏幕排线、GPIO按键排线从内部规整走线，避免排线弯折角度过大影响信号稳定性，同时后侧开口也能形成自然对流通道，将主板工作产生的热量顺着斜面间隙导出，长时间连续播放也不会出现局部积热。

　　针对实际装配的公差适配，槽口设计预留了微调余量，不同批次木板的厚度存在轻微偏差时，依然可以顺利插接，不会出现过松晃荡或过紧无法装配的问题。按键开孔直径匹配常用轻触按键的安装尺寸，按键根部与面板背面贴合，按压时不会出现歪斜卡滞；屏幕安装位四周预留定位凸边，屏幕放入后不会前后窜动，不需要额外加装屏幕固定支架，进一步减少零件数量。
