三叶式航空螺旋桨结构设计展示

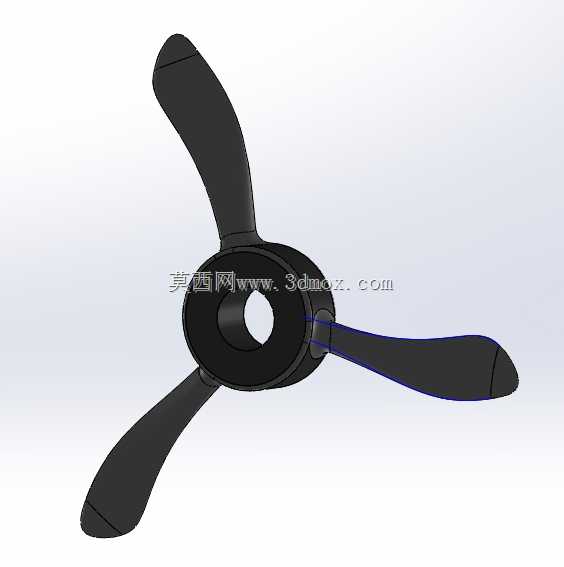

　　该螺旋桨采用三叶片对称布局，中心为带贯通安装孔的桨毂结构，整体为一体化成型的外观构型，桨叶从桨毂根部向外平滑延伸，叶身带有符合气动要求的扭角与翼型截面，叶尖做收窄圆弧过渡，可在旋转过程中均匀切割气流，将转轴输出的旋转扭矩转化为轴向推进力。从实际应用场景来看，这类三叶螺旋桨可适配小型通航飞行器、电动无人机、航空验证样机等装备的动力端，也可作为风洞试验、气动教学演示的实体构型参考，在低速航空推进场景中，三叶布局相比两叶桨能够在相同转速下获得更平顺的推力输出，同时降低单叶载荷，减少旋转过程中的振动传递。设计过程中首先需要明确动力输入轴的配合边界，中心贯通孔的孔径需匹配对应输出轴的直径公差，桨毂端面需预留锁紧件的贴合空间，

　　保证桨体在高速旋转时不会出现轴向窜动。桨叶的翼型沿展向逐步变化，根部截面厚度更大，用于承担旋转产生的离心弯矩，从根部到叶展中部再到叶尖，翼型厚度逐步减薄、扭角逐步调整，以此匹配不同线速度位置的气流迎角，避免叶尖出现失速，同时提升整体气动效率。三片桨叶沿桨毂周向呈120度均匀分布，动平衡调校时可在桨毂对应位置预留去重区域，保证整体质心落在旋转轴线上，降低高速运转时的交变载荷。安装边界方面，桨毂的轴向厚度决定了其在动力舱内的占用空间，桨叶旋转扫掠形成的圆形盘面直径为整机的动力安装提供尺寸约束，设计时需保证桨叶旋转范围内无机体结构、线缆等部件干涉，同时预留足够的叶尖与机体的安全间隙。桨叶表面为连续光滑曲面，

　　建模过程中需通过多截面曲面拟合翼型变化，保证曲面曲率连续，避免出现局部凸起或凹陷打乱气流流场。桨毂与桨叶的衔接位置做圆弧过渡处理，降低应力集中系数，在承受离心力与气动弯矩的工况下，该过渡区域的结构强度直接决定整体使用寿命。在实际选型匹配时，需结合动力装置的额定转速、输出扭矩、设计飞行速度等参数，调整桨叶直径与翼型扭角，若用于电动航空场景，还需匹配电机的工作效率区间，让螺旋桨的负载特性落在电机高效运转区间内，提升整体续航表现。这类构型的螺旋桨在维护时也可通过中心孔快速完成拆装，三片式的布局在单片桨叶出现意外损伤时，也便于做动平衡校正后更换备件。从气动特性来看，三叶桨的盘面载荷分布更均匀，运转时的气流脉动更小，相比多叶桨其转动惯量更低，

　　动力响应速度更快，适合对加速性有要求的轻型飞行器。建模阶段完成基础曲面后，还需对桨根与桨毂的结合区域做实体加厚与圆角处理，模拟实际制件的壁厚分布，若采用复合材料铺放成型，该曲面还可直接作为铺层设计的基准面，沿翼型法向定义铺层角度与厚度，满足结构强度要求。
