六角头带弹簧预紧组合螺钉结构

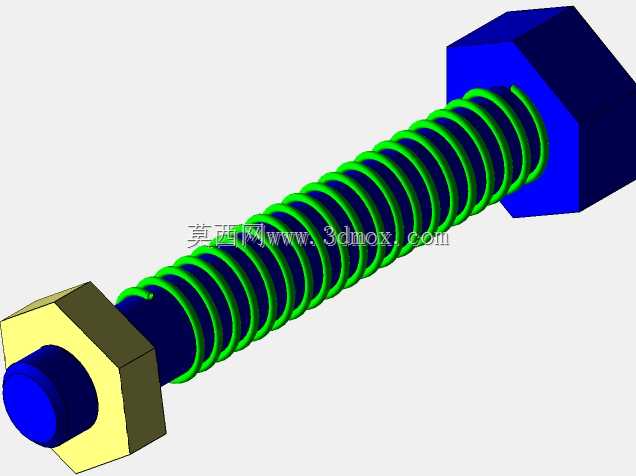

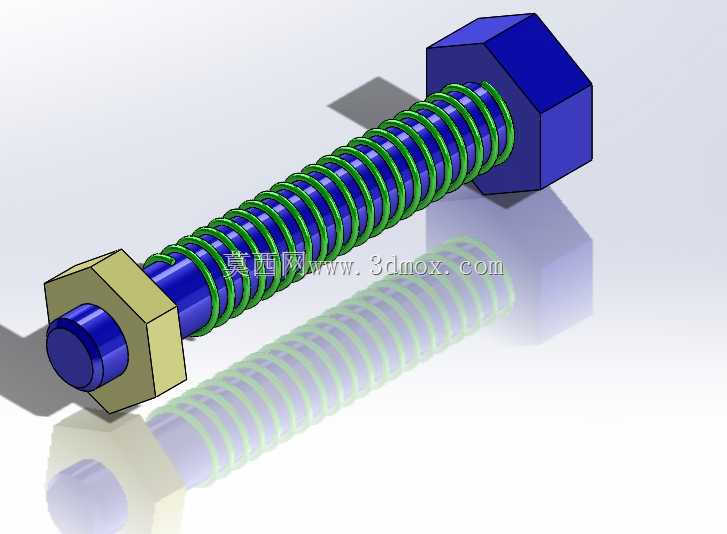

　　在各类需要持续预紧、防松补偿的机械装配场景中，普通螺钉往往会因为振动冲击、配合面磨损、温度形变出现预紧力衰减，最终引发连接松动、定位偏移甚至部件失效。这款带弹簧的组合螺钉，正是针对这类工况开发的一体式紧固方案，它把外六角螺钉、锁紧螺母与螺旋压缩弹簧整合为一套组件，无需额外选配弹垫或单独采购弹簧，装配时可以直接取用，大幅减少小件分拣与配套核对的工作量。从结构上看，螺钉杆部贯穿弹簧内孔，弹簧两端分别由螺钉头部与配套螺母限位，拧紧螺母时弹簧被持续压缩，储存的弹性势能会持续作用在两个被连接件之间，即便结合面出现微小磨损、基材发生轻微蠕变，弹簧也能通过自身伸长补偿间隙，让螺纹副始终保持足够的轴向夹紧力。这种设计在传感器安装、仪器仪表内部固定、

　　小型自动化设备模组装配中尤其常见：传感器安装面通常对压紧力敏感，压力过大容易压坏敏感元件，压力不足又会因振动产生测量噪声，这套组件可以通过控制弹簧压缩量把夹紧力稳定限定在合理区间；在频繁启停的运动机构上，它还能抵消部分冲击载荷，降低螺纹松动概率。建模过程中，螺钉头部采用标准外六角构型，方便普通扳手、套筒施加拧紧力矩，杆部螺纹按照通用紧固螺纹参数绘制，保证与常规螺母的互换性；弹簧部分按等节距圆柱螺旋弹簧建模，丝径、中径与螺钉杆径留有合理间隙，既保证弹簧伸缩顺畅，又不会出现径向窜动卡滞；配套的薄型六角螺母既作为弹簧压缩的支撑端面，也可用于调节弹簧初始预压量，适配不同厚度的被连接件。安装边界方面，

　　整套组件沿螺钉轴线方向的占用空间由螺钉总长、弹簧自由高度与螺母厚度共同决定，设计安装位时需要预留出弹簧压缩行程对应的轴向空间，避免拧紧到极限位置后弹簧并圈失效；径向尺寸则由六角头对边尺寸、弹簧外径决定，周围要留出扳手操作空间与弹簧伸缩的避让间隙。被连接件表面最好加工出平整的支撑面，必要时增加平垫分散接触压力，防止弹簧端面或螺母压伤较软的基材。在实际选型时，需要根据所需预紧力范围匹配弹簧刚度：刚度过小，提供的防松补偿能力不足；刚度过大，则会导致拧紧力矩过大，甚至拉弯螺钉杆或压溃被连接件。螺钉的有效旋合长度也要满足螺纹连接强度要求，拧入基体的深度不能过短，避免螺纹脱扣。与传统螺钉加平弹垫的方案相比，

　　这种一体式组合结构把弹簧的作用行程做得更长，预紧力衰减更平缓，同时弹簧完全套在螺杆外侧，不会像普通弹垫那样在反复受力后发生断裂、脱落。在一些需要频繁拆装的检修工位，组件整体拆装也能避免弹簧、螺母散落丢失，尤其适合仪器仪表内部空间紧凑、小件容易掉落的装配环境。三维建模时需要重点核对弹簧并圈长度与螺钉有效螺纹长度的匹配关系，保证螺母在整个调节行程内都能与螺纹充分啮合；弹簧两端的支撑圈要做并紧磨平处理，保证端面与螺钉轴线垂直，避免压缩过程中弹簧偏斜产生侧向力；螺钉头部与弹簧接触的端面也要保证足够平面度，让弹簧受力均匀。对于有防腐要求的使用场景，可以在模型基础上调整表面处理对应的结构细节，比如预留镀层厚度、更改端部倒角参数，方便后续出图加工。整套结构没有复杂异形件，加工工艺成熟，装配逻辑清晰，既可以作为标准件直接选用，也能根据特定安装空间调整螺杆长度、弹簧参数，演变为专用预紧连接件。
