可调节桌面液晶显示器支撑结构

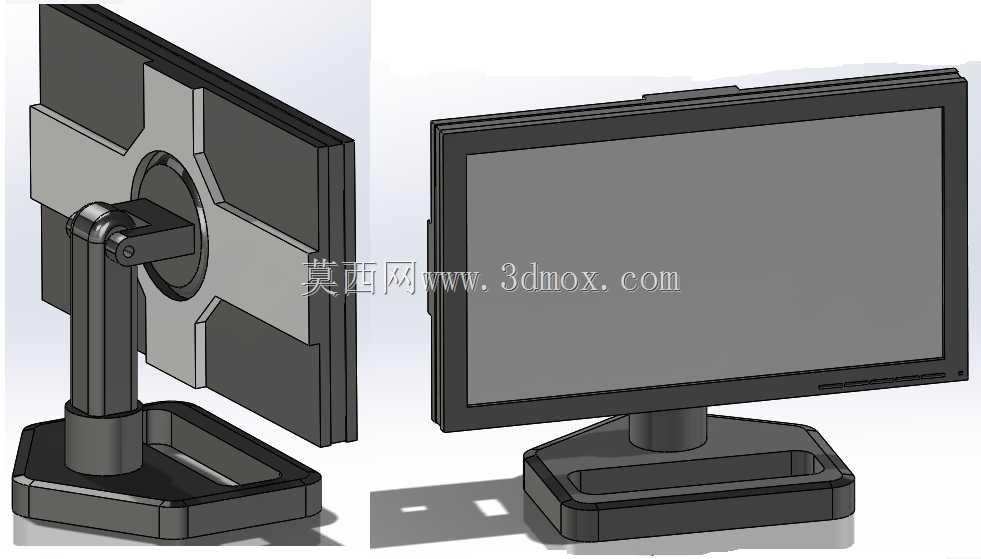

　　这套桌面显示终端支撑结构面向普通工位、监控台、实验设备旁的人机交互区域，重点解决屏幕摆放高度、观看角度和桌面占用之间的矛盾。模型把显示面板、背部连接叉架、竖向支臂和底部承托底座作为一个完整装配来表达，能够直接用于检查屏幕与支架之间的运动干涉，也能在设备布局阶段验证操作人员的视线范围。背部连接区域采用十字形贴合板，覆盖屏幕后侧的主要受力区，避免单点锁紧造成局部应力集中。支臂与屏幕连接端保留转动副，可实现屏幕俯仰角度变化，适合坐姿操作、站立查看以及设备调试时不同视线高度的切换。底座采用近似矩形的低重心轮廓，前缘做斜切处理，既减少底座对桌面边缘空间的侵占，也能在屏幕前倾时提供足够抗倾覆力矩。底座上表面预留内凹区域，

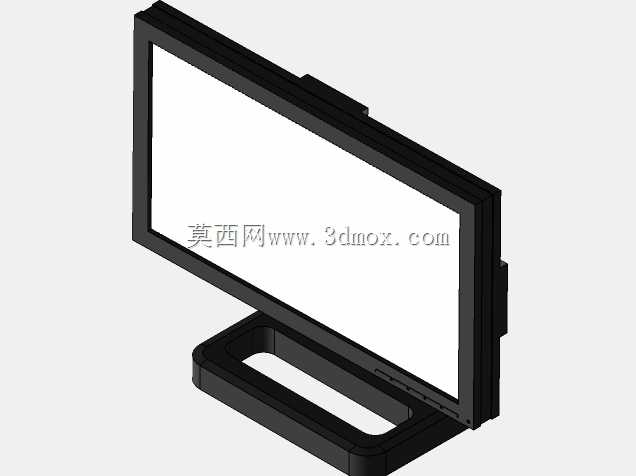

　　可作为走线槽或临时放置小型输入配件的位置，使桌面线缆不会从支臂根部杂乱散开。竖向支臂采用柱式造型，连接关节处做了加厚过渡，能够承担屏幕自重并抑制调整后产生的晃动。从安装边界看，底座需要在桌面上占据连续平整区域，背部应留出屏幕后仰和支臂转动所需空间，屏幕前方则要保证键盘、鼠标或操作面板的摆放深度。结构设计没有追求复杂多轴悬停，而是以稳定、易加工、易装配为原则，关节数量控制在满足俯仰和小幅高度调整的范围内，降低长期使用后松动的概率。屏幕本体部分按常见宽屏比例建模，边框厚度均匀，底部边框略宽，可容纳控制按键或指示灯位置；后侧壳体与支架贴合板之间的连接面保持平整，方便在实际项目中替换成不同尺寸屏幕而不必重新设计底座。对于工业现场，

　　这类支撑结构可固定在检测设备机柜旁，用于显示测量数据、设备状态和报警信息；在办公场景中，则可作为普通显示器支架，帮助屏幕中心线接近人眼高度，减轻颈部前倾。模型对配合关系的表达较为清晰：底座与支臂之间通过圆柱段定位，支臂上端通过横向销轴与屏幕背板连接，屏幕背部的十字板既传递载荷，也限制屏幕绕竖向轴线随意转动。若后续需要扩展旋转、升降或快拆功能，可在现有关节位置增加摩擦片、气弹簧或标准VESA转接板，而不必改动底座主体。外形上，整体线条偏硬朗，黑色外观适合与键盘、机箱等外设统一风格；底座边角做圆角处理，避免搬运和清洁时形成尖锐磕碰。线缆可从支臂后侧或底座内凹处引出，使屏幕正面保持整洁。在三维建模过程中，

　　应重点核对屏幕重心相对支臂转轴的位置：重心过于靠前会导致屏幕自动下俯，过于靠后则会增加底座后端负载。该模型通过把屏幕连接面设置在背部中上区域，使重心尽量靠近支臂轴线，兼顾调节手感和支撑稳定性。底座底面可进一步增加防滑垫槽位，以提高在光滑台面上的摩擦系数；支臂内部可预留穿线通道，用于电源线和信号线隐藏布设。整体结构不依赖墙面安装，适合需要频繁移动工位或无法打孔固定的场合。
