可调节高度的工业支撑龙门架

　　这套结构的核心是一个可调节高度的门式支撑框架，适用于车间内需要临时或长期承托横梁、管线、检测光幕、喷杆、挂轨或轻型吊具的工位。两根立柱采用分段套接形式，通过多组螺栓孔位实现高度档位变化，能够在不同工件尺寸、输送线高度或人员操作高度之间快速切换。顶部横梁沿长度方向布置了一系列安装孔或卡槽，可用于固定传感器支架、导轨、照明灯具、气管、电缆拖链或其他需要横跨作业区域的元件。

　　从实际使用角度看，这类结构常见于装配线两侧的检测站位、包装线上方的扫码区域、喷涂或吹扫工位的介质管路架设，以及实验平台中需要跨距支撑的测试装置。相比焊接固定式门架，可调式结构在产线改造、产品换型和场地搬迁时更具灵活性；相比复杂的铝型材拼装系统，这种方管焊接与螺栓连接结合的方案刚性更强，成本更低，适合承载中等载荷并承受一定振动。

　　设计上，立柱底部采用三角形稳定支撑，斜向加强筋与底脚板共同形成抗倾覆结构。底脚板可通过膨胀螺栓固定于地面，也可在需要移动时加装脚轮或放置在防滑垫上。立柱的套接段需要控制配合间隙，既要保证升降调节时能够顺利插拔，又要避免孔位对齐后出现明显晃动。顶部横梁与立柱端板之间采用螺栓连接，便于运输时拆分，现场只需完成立柱竖立、横梁吊装和紧固件锁紧即可投入使用。

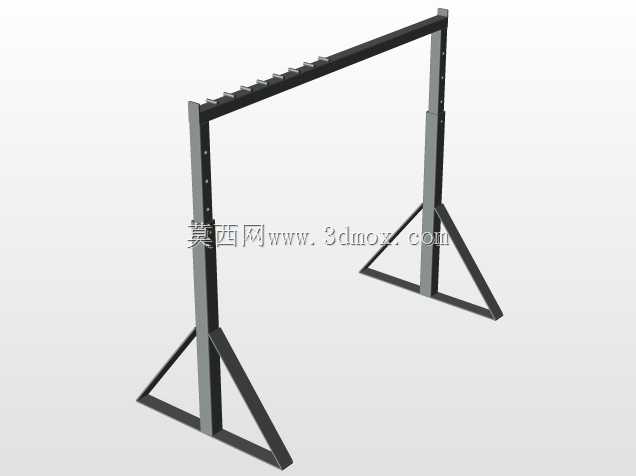

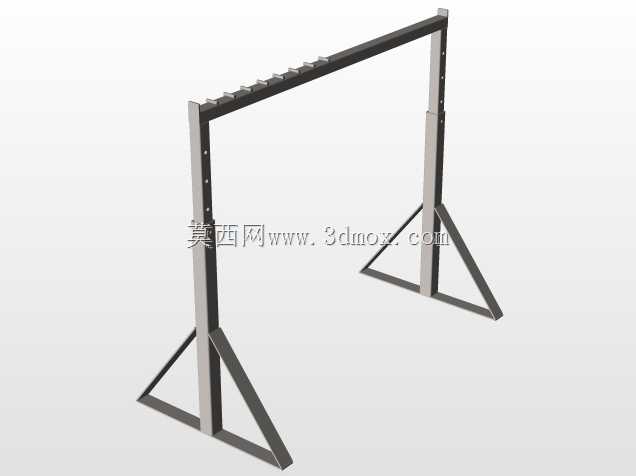

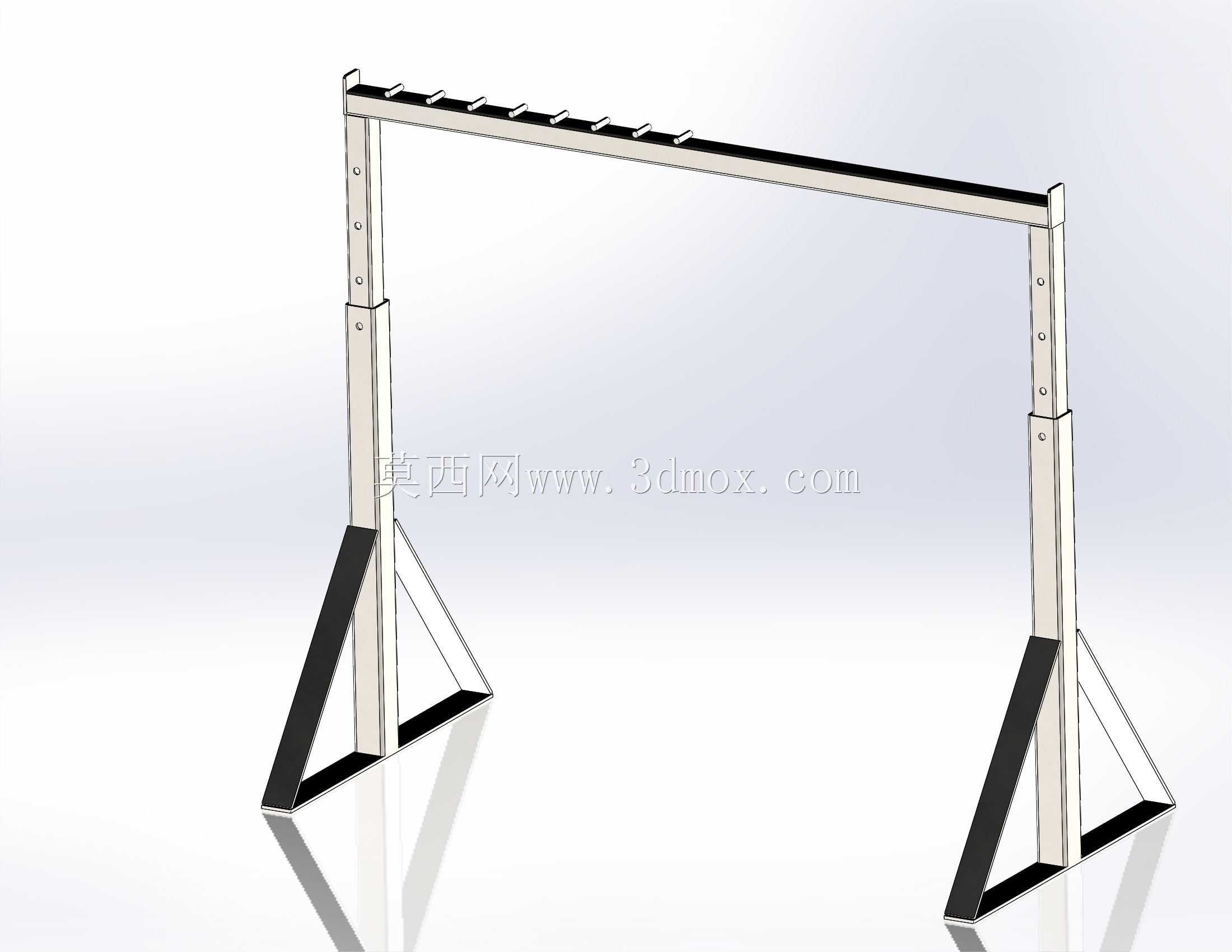

　　建模时需要重点表达立柱的调节孔阵列、横梁上的安装孔位、底部加强筋的焊接关系以及端板连接面。结构件以矩形管和钢板为主，折弯件与机加工件较少，因此三维模型应准确反映管材截面、板厚和焊缝位置。若用于出图，还需补充孔位公差、底脚板安装孔间距、横梁有效跨距和最高最低工作高度等关键尺寸。

　　安装边界方面，需在地面预留与底脚板匹配的固定区域，两侧立柱外侧应留出调节和扳手操作空间。顶部横梁上方若布置管线或附件，应核算总载荷并确认重心位于两支腿之间。高度调节时应先卸载横梁上的附加载荷，松开两侧连接螺栓后同步升降，避免单侧卡滞。对于需要频繁换高的场合，可在立柱上增加刻度标识或定位销，以缩短调整时间并保证两侧高度一致。

　　整体结构没有复杂运动机构，工程价值在于稳定、可调与易制造。通过标准化孔位和模块化连接，它可以作为通用工装在多个工位复用，也可以根据跨距、承载和现场高度进行参数化改型。三维建模时保留各独立板件和管材实体，有利于后续生成工程图、明细栏和焊接件清单，也便于在装配体中直接检查与周边设备的干涉情况。
