加巴里特28°30′斜角浇道分水板结构

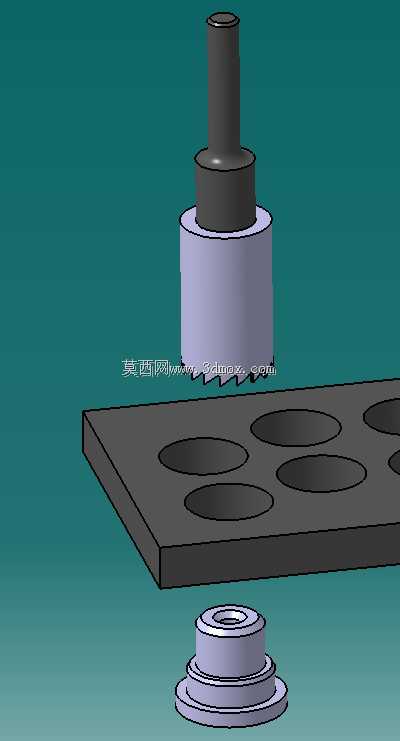

　　这套分水板结构主要面向多腔注塑或压铸模具的浇注分配环节，核心作用是把来自主流道的熔融料流按既定角度分流到各型腔，减少转折处的压力损失与剪切过热。图中可见板件上布置了多个圆形沉孔，上下分别对应柱状导入件和阶梯式封嘴，形成一组可拆装的流道对接单元。把28°30′作为浇水通道夹角，并不是随意取值：角度过陡会使料流直冲型腔，造成喷痕和局部飞边；角度过平又会延长流程、增大冷凝风险。该角度在常见热塑性材料充填窗口内，更利于平衡各腔到达时间，并在保压阶段维持较稳定的传递压力。从结构设计思路看，板体承担定位与密封双重功能。上侧柱状件插入板孔后，其轴肩与板面贴合，可控制插入深度，避免流道错位；下侧阶梯封嘴通过不同直径的圆柱段实现径向定位和端面贴合，

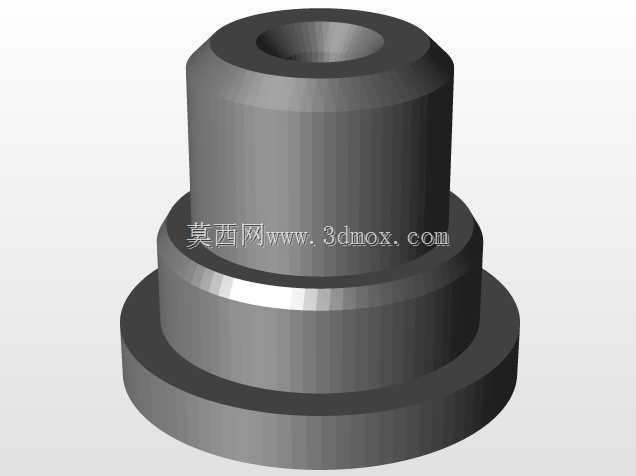

　　既方便加工时一次装夹完成同轴孔，也便于后期磨损后单独更换。多沉孔阵列排布时，孔间距需结合型腔中心距、冷却水路间距以及螺栓压紧位置统一校核，防止孔边距过小导致板件刚性不足或密封面压溃。实际安装边界方面，板厚要满足流道孔长径比要求，过薄会使封嘴啮合长度不足，过厚则增加料流停留量。柱状导入件的伸出端需与上模或热射嘴对接，其外径公差通常按h6级控制，端面与板件上表面的平行度直接影响贴合密封。下侧封嘴最外台阶应沉入板件底面一定深度，避免合模时与其他模板发生干涉；周边还要留出扳手空间或拆卸缺口，方便维护时不用整体拆板即可更换封嘴。在应用场景上，这类分水板常见于多腔小制品模、叠层模或需要侧向分流的浇注系统中。它不直接成型产品外形，

　　却决定了各腔填充是否一致、浇口痕迹是否可控以及生产周期是否稳定。设计时通常先根据型腔排布确定分流道走向，再反推分水板上各孔坐标；导入件和封嘴的内孔直径需与流道截面匹配，转接处尽量做圆弧过渡，避免出现死角造成料体滞留碳化。加工层面，板件上的沉孔和贯通孔应优先采用数控铣或坐标镗完成，保证位置度和同轴度。上下贴合面需磨削处理，表面粗糙度过高会在高压下产生溢料。流道内壁则要根据材料特性选择抛光或喷砂，透明料或高外观件要求更高的光洁度，加纤材料则可适度降低以减少磨损。选型时还要结合注塑机射嘴规格、模温控制以及材料黏度。高黏度材料需要更大的流道截面和更顺滑的转接，低黏度材料则更关注密封间隙和封嘴配合精度。若用于热流道系统，

　　板件附近还需预留温控元件和加热空间，不能只按冷流道尺寸简单套用。整体来看，该结构把分流、定位、密封和维护需求集中在一块板件与两组柱类零件上，几何关系清晰，加工与装配都比较直接。28°30′斜向通道为多腔平衡提供了明确的流路约束，而阵列沉孔和阶梯封嘴则保证了重复装配的一致性。对于结构设计人员，建模时应重点控制孔位阵列、轴肩贴合面、流道交线和零件间的配合间隙；对于设备选型与模具维护人员，则应关注板件厚度、封嘴更换空间、密封面平面度以及与周边冷却、顶出系统的边界避让。只有把这些工程细节同时落实，分水板才能在高速连续生产中保持稳定的分流效果和较长的使用寿命。
